42041

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 12-18AWG Phosphor Bronze RCP 17.01mm Silver T/R
供应商型号: 42041
供应商: 国内现货
标准整包数: 1

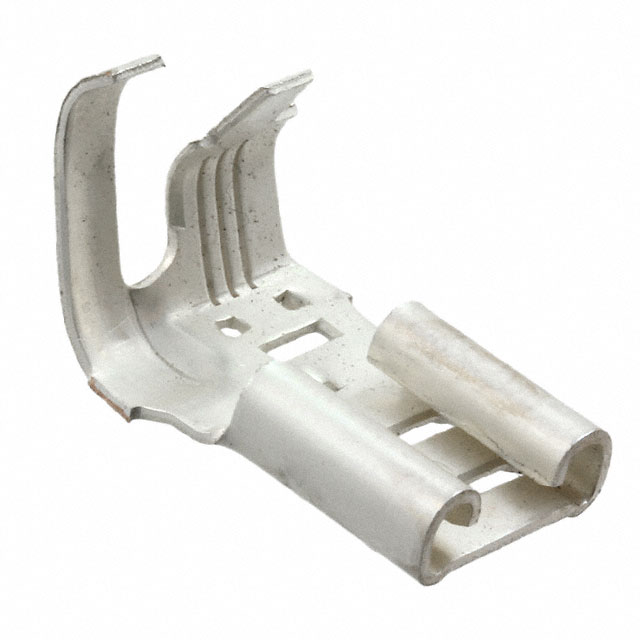

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 42041

42041概述


    产品简介


    这款FASTON 250系列接线端子是一种快速断开型端子(Quick Disconnect),主要用于连接导线。该接线端子设计用于18至12 AWG(American Wire Gauge)的电线尺寸,对应的导体横截面积为0.82至3.31平方毫米。端子配备了一个宽度为6.35毫米(0.25英寸)的对接片(Mating Tab),并采用了磷青铜材料制成,具有高耐腐蚀性和良好的机械性能。此外,该端子支持多种安装配置,能够在各类工业及消费电子设备中广泛使用。

    技术参数


    - 电线尺寸:18至12 AWG(0.82至3.31平方毫米)
    - 对接片宽度:6.35毫米(0.25英寸)
    - 对接片厚度:0.81毫米(0.032英寸)
    - 终端材料厚度:0.46毫米(0.018英寸)
    - 产品长度:17.02毫米(0.67英寸)
    - 绝缘层直径范围:2.79至5.33毫米(0.11至0.21英寸)
    - 操作温度范围:-40°C至130°C(-40°F至266°F)

    产品特点和优势


    1. 高性能材料:磷青铜材料使得该端子具备优异的耐腐蚀性和机械强度。
    2. 宽适用范围:适用于不同规格的电线,包括从18到12 AWG的导线,具有较强的通用性。
    3. 可靠的电气连接:由于采用了Tab-Lok的压接技术,可以确保稳定且长期的电气连接。
    4. 易于安装:其快速断开的设计使得安装和更换过程更为简便。
    5. 符合行业标准:符合多项国际标准,如EU RoHS、ELV和REACH等,确保产品安全可靠。

    应用案例和使用建议


    该接线端子被广泛应用于各种工业和消费电子产品中,例如汽车电子系统、家用电器和仪器仪表等。具体应用包括信号传输、电源管理及控制电路等领域。对于使用建议,需要注意选择合适的绝缘层直径以确保端子能够牢固地安装在导线上。此外,在安装过程中应遵循制造商的操作指南,确保压接质量和稳定性。

    兼容性和支持


    这款FASTON 250接线端子可与其他常见的电气连接装置兼容,如匹配的插头。对于技术支持和售后维护,用户可以通过联系厂商获得帮助。厂商提供了详尽的技术文档和支持资源,确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    - 问题1:端子无法牢固地安装在导线上。
    - 解决方案:检查绝缘层直径是否合适,并确保按照正确的压接步骤进行安装。
    - 问题2:端子表面出现腐蚀。
    - 解决方案:确保在合适的环境下使用,并避免接触腐蚀性物质。
    - 问题3:端子在长时间使用后出现松动。
    - 解决方案:定期检查端子连接处的紧固情况,必要时重新进行压接。

    总结和推荐


    综上所述,这款FASTON 250接线端子凭借其高性能材料、宽适用范围和可靠的电气连接等特点,非常适合在多种应用场景中使用。无论是工业还是消费电子产品,它都能提供出色的性能和安全性。鉴于其多方面的优势,强烈推荐在需要高可靠性的电气连接场合使用该产品。

42041参数

参数
长*宽*高 17.01mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

42041厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

42041数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 42041 42041数据手册

42041封装设计

查看详情并下载
Symbol
Footprint
3D Model
