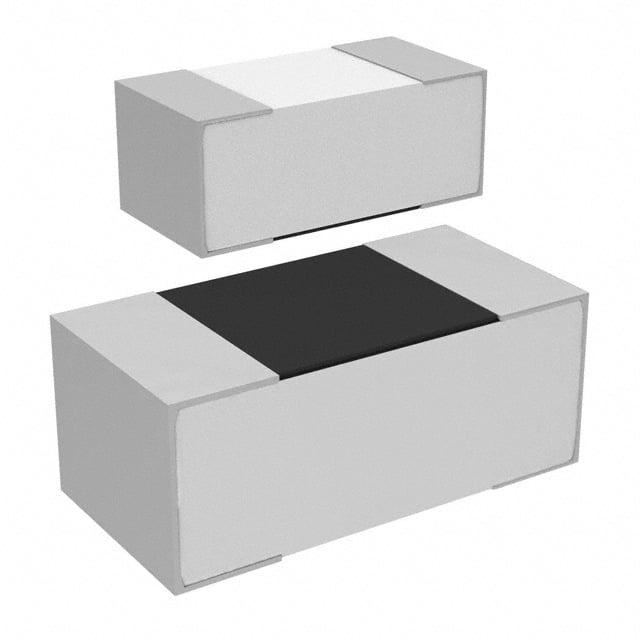

CRG0201F205K

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 205KΩ ±1% ±200ppm/℃ 0201 贴片安装 600μm*300μm*260μm
供应商型号: Q-CRG0201F205K
供应商: 期货订购
标准整包数: 6000
TE CONNECTIVITY 网络阵列电阻 CRG0201F205K

CRG0201F205K概述


    产品简介


    THICK FILM CHIP RESISTORS(厚膜贴片电阻)是一系列高功率密度的电子元件,适用于工业及通用领域的广泛应用。本系列产品具有从1Ω到10MΩ的宽泛阻值范围,提供八种不同的封装尺寸。每个电阻器均采用激光修整技术以达到所需的精度,并在其表面添加了钝化层。最终的端子镀层为电镀哑光锡覆盖镍屏障层。这些电阻器的终端处理为磨砂锡镀层覆盖镍,确保了长期可靠性。

    技术参数


    | 封装尺寸 | 功率额定值(W) | 阻值范围(Ω) | 允许偏差(%) | 最大工作电压(V) | 最大过载电压(V) | 绝缘电阻(MΩ) |

    | 0201 | 0.05 | 1R0~10MΩ | 1 | 25 | 50 | ≥1000 |
    | 0402 | 0.0625 | 1R0~10MΩ | 1 | 50 | 100 | ≥1000 |
    | 0603 | 0.1 | 1R0~10MΩ | 1 | 75 | 150 | ≥1000 |
    | 0805 | 0.125 | 1R0~10MΩ | 1 | 150 | 300 | ≥1000 |
    | 1206 | 0.25 | 1R0~10MΩ | 1 | 200 | 400 | ≥1000 |
    | 1210 | 0.5 | 1R0~10MΩ | 1 | 200 | 500 | ≥1000 |
    | 2010 | 0.75W | 1R0~10MΩ | 1 | 200 | 500 | ≥1000 |
    | 2512 | 1W | 1R0~10MΩ | 1 | 200 | 500 | ≥1000 |

    产品特点和优势


    THICK FILM CHIP RESISTORS的主要特点如下:
    - 高功率密度:这些电阻器具备高功率密度,能够在相对较小的体积内承载较高的功率。
    - 精确性:每个电阻器通过激光修整技术进行精密调整,确保阻值准确。
    - 温度适应性:工作温度范围广,从-55°C到155°C,适合多种恶劣环境下的应用。
    - 环保材料:不含卤素,符合欧盟RoHS等指令,无毒无害,环保安全。

    应用案例和使用建议


    应用案例
    THICK FILM CHIP RESISTORS适用于各种工业及通用场合,如电源转换器、测量设备、汽车电子、通讯设备等。由于其小巧的外形和优异的性能,可以广泛应用于消费电子产品、医疗设备等领域。
    使用建议
    在使用这些电阻器时,需注意以下几点:
    - 环境适应性:避免在腐蚀性气体或强光直射的环境下使用。
    - 负载管理:在工作温度超过70°C时,必须按照给定的降额曲线进行负载管理,以确保正常运行。
    - 操作环境:避免直接暴露于盐雾或高浓度腐蚀性气体中,以免造成损坏。

    兼容性和支持


    THICK FILM CHIP RESISTORS的设计使其与大多数电路板和系统兼容。制造商提供了详尽的技术支持,包括在线帮助、电话支持和即时聊天服务。有关具体技术支持,请访问官网www.te.com/help。

    常见问题与解决方案


    1. 问题:如何标记电阻器的阻值?
    - 解决方法:根据E24和E96系列的编码规则,将电阻值及其倍乘因子标注在电阻器上。对于特定型号的电阻器,参阅附表获得详细代码和标记方式。
    2. 问题:电阻器能否在高温环境下长时间工作?
    - 解决方法:请参考《Performance Specification》部分,其中详细列出了不同型号电阻器在高温下的耐受能力和降额曲线。

    总结和推荐


    综上所述,THICK FILM CHIP RESISTORS凭借其卓越的性能和广泛的适用性,在电子元件市场上表现出色。其出色的功率密度、高精度和环保特性,使其成为众多应用的理想选择。如果您需要一个高性能、可靠的电阻器来应对各种苛刻的工作环境,我们强烈推荐您考虑使用THICK FILM CHIP RESISTORS。

CRG0201F205K参数

参数
电阻值 205KΩ
电阻个数 -
精度 ±1%
温度系数 ±200ppm/℃
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 600μm*300μm*260μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRG0201F205K厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
