796911-3

产品分类: 接线板-线至板
厂牌: TE CONNECTIVITY
产品描述: Conn Terminal Block HDR 3 POS 5.08mm Solder ST Thru-Hole 17.5A Carton
供应商型号: 3792981
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 接线板-线至板 796911-3

796911-3概述


    产品简介

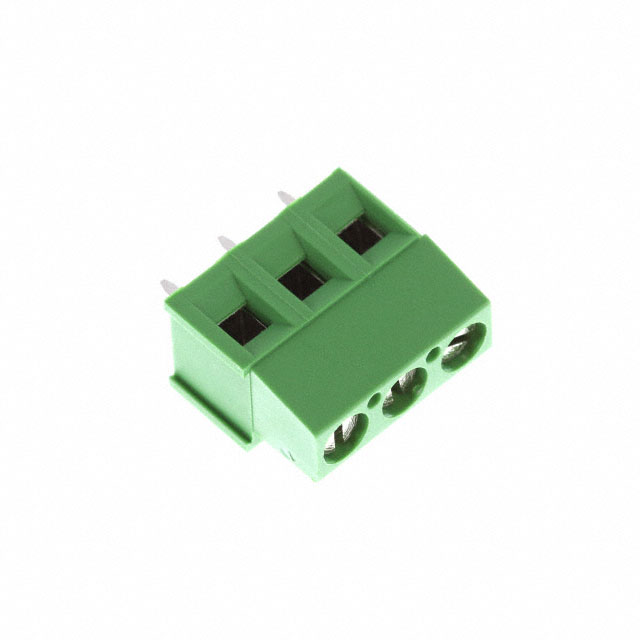

    本产品为TE Connectivity生产的796911-3型端子块(PCB终端块),属于电线对板连接器系统。它是一种用于将导线固定到印刷电路板上的电子元器件。这款端子块具有三个位置和5.08毫米的中心间距(pitch),支持从30 AWG到12 AWG的导线尺寸,且导线进入角度为90度。这类产品广泛应用于电力与信号电路的连接,例如工业控制、家用电器和通信设备等领域。

    技术参数


    - 类型: 端子块(PCB终端块)
    - 位置数量: 3个
    - 中心间距: 5.08 mm (.2 in)
    - 导线进入角度: 90°
    - 支持导线尺寸: 30 – 12 AWG
    - 操作电压: 300 VAC
    - 接触电流: 最大17.5 A
    - 接触材料: 镀锡材料,基础材料为黄铜
    - 安装方法: 通孔焊接
    - 连接器类型: 头部端子块(header terminal block)
    - 主体颜色: 绿色
    - 包装: 每盒200个,采用纸箱包装
    - 温度范围: -40 – 110 °C (-40 – 230 °F)
    - 包装数量: 200
    - 焊料工艺能力: 波峰焊接能力至240°C

    产品特点和优势


    - 完全屏蔽头部设计:提供更佳的物理保护和电磁干扰防护。
    - 高电流承载能力:最大可达17.5 A,适用于电力应用。
    - 低卤素材料:符合环保要求,溴、氯、氟、碘含量低于900 ppm。
    - 多种安装方式:支持波峰焊接,满足不同应用需求。
    - 绿色主体颜色:便于识别和安装。
    - 高可靠性:符合多项国际环保标准,确保长期使用稳定性。

    应用案例和使用建议


    应用案例:
    - 工业控制面板中的电源分配
    - 家用电器的电路连接
    - 通信设备中的信号传输
    使用建议:
    1. 在安装时,务必检查导线尺寸是否匹配。避免使用超过12 AWG的导线,以防止接触不良。
    2. 确保焊接温度不超过240°C,以免损坏端子块。
    3. 在接线时,确保每个位置正确连接,以避免短路或断路现象。

    兼容性和支持


    - 兼容产品:如TE的其他终端块系列产品,例如796911-3对应的282841-3型号,也可作为备用选择。
    - 制造商支持:如有任何技术支持需求,请拨打 +1 800 522 6752 获取帮助。
    - 认证和合规性:本产品符合多项国际环保标准,包括欧盟RoHS指令和REACH法规。

    常见问题与解决方案


    1. 问题:安装时出现焊接不牢固的现象。
    - 解决办法:检查焊接温度是否过高或过低,确保达到适当的焊接温度(通常在215°C至230°C之间)。

    2. 问题:导线接入时接触不良。
    - 解决办法:确认导线插入深度足够,并且导线尺寸在30 AWG到12 AWG范围内。

    总结和推荐


    总体而言,796911-3型端子块是一款高性能、可靠的产品,适用于广泛的电子应用领域。其独特的设计和出色的电气特性使其在市场上具备很强的竞争优势。我们强烈推荐这一款产品给需要高效、稳定连接解决方案的应用场合。如果你正在寻找一个可靠的、能够适应严苛环境的电子元件,那么796911-3无疑是一个不错的选择。

796911-3参数

参数
长*宽*高 15.74mm(长度)
安装方式 夹子安装,螺纹安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

796911-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

796911-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线板-线至板 TE CONNECTIVITY 796911-3 796911-3数据手册

796911-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.0254
10+ ¥ 8.1287
100+ ¥ 7.5868
200+ ¥ 7.4513
600+ ¥ 7.4513
1000+ ¥ 7.3158
2600+ ¥ 7.3158
库存: 508
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.02
