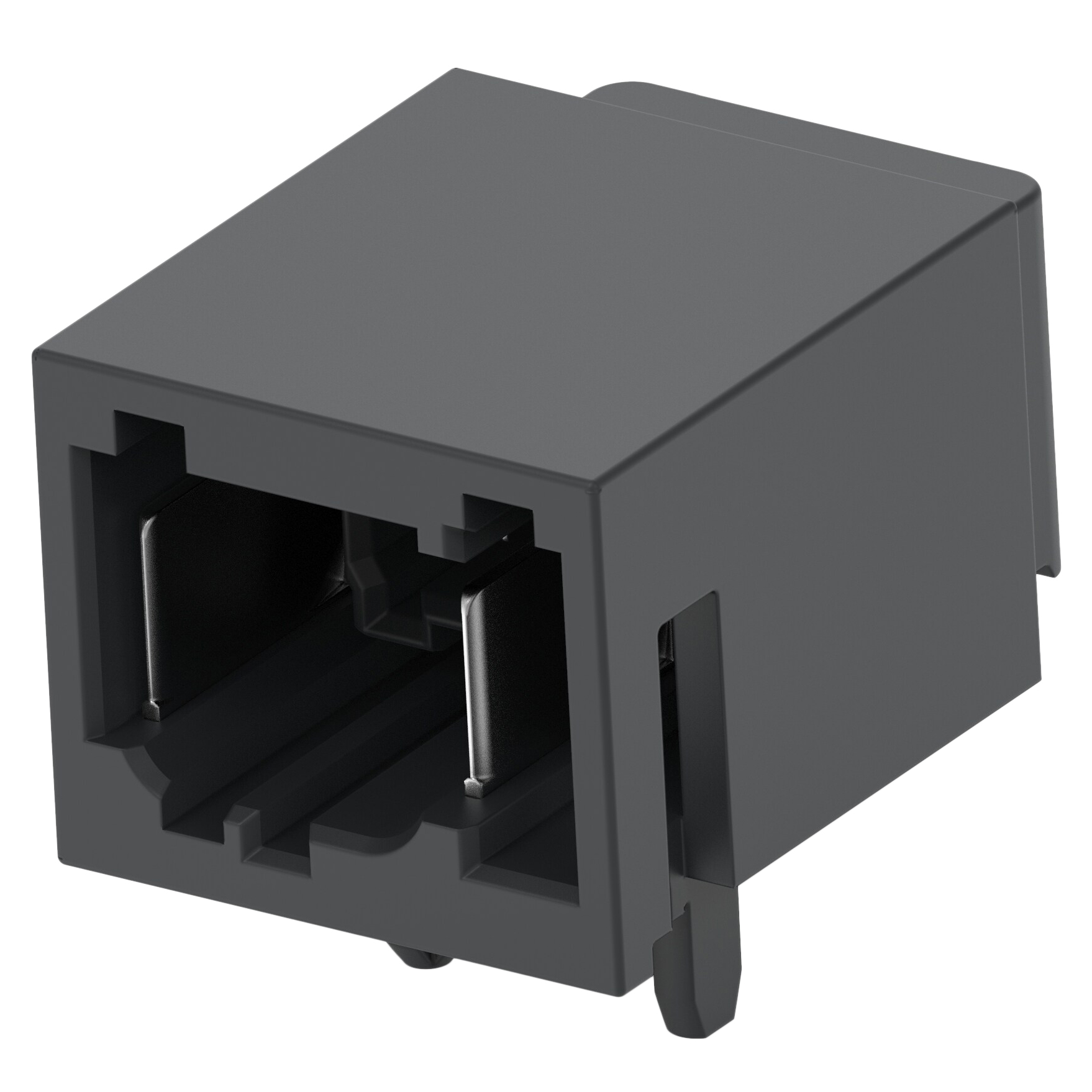

2320201-1

厂牌: TE CONNECTIVITY
产品描述: 2pin 1.8mm 1 Header,Push-Pull 3A 锡 黑色 通孔安装
供应商型号: JY-2320201-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2320201-1

2320201-1概述

    1 Port Header ASSY 技术手册

    1. 产品简介


    本产品为1 Port Header ASSY,是一种连接器组件,主要用于电子设备的接口连接。其核心功能是提供稳定的电气连接,广泛应用于通信设备、汽车电子、工业控制等多个领域。

    2. 技术参数


    - 外形尺寸:2320201
    - 重量:2.98g
    - 颜色编码:黑色
    - 材质:PA4T-GF30(增强尼龙)
    - 工作温度范围:未具体说明,但参考文献中提到应符合特定的电气标准。
    - 电气特性:
    - 额定电流:未具体提及,但需符合相关标准。
    - 工作频率:可达到1GHz(参考标准108-94509)。
    - 其他规格:
    - 引脚布局:14个引脚,两排配置。
    - 压接力要求:大于15N(参考25mm/min的进给速率)。


    3. 产品特点和优势


    - 高可靠性:通过严格的测试标准,确保长期使用的稳定性。
    - 高密度设计:14个引脚紧凑布局,满足小型化需求。
    - 优良的耐久性:增强尼龙材料提供良好的机械强度和耐化学性。
    - 兼容性强:符合多个国际标准(如JEDEC J-STD-020D),易于集成到不同系统中。

    4. 应用案例和使用建议


    - 应用案例:常用于汽车电子系统中的连接模块,以实现信号传输。
    - 使用建议:
    - 在安装时应严格按照推荐的PCB布局进行,确保接触良好。
    - 使用适当的压接工具,确保压接力达到标准要求。
    - 定期检查连接状态,及时更换损坏部件。

    5. 兼容性和支持


    - 兼容性:该产品可与指定的对接连接器(参见图纸C-2302510或C-2302454)配套使用。
    - 厂商支持:TE Connectivity提供全面的技术支持和维护服务,帮助客户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题:连接不稳定,频繁出现短路现象。
    - 解决方案:重新检查引脚布局,确保正确安装,并检查焊接质量。
    - 问题:电气性能不佳,信号衰减严重。
    - 解决方案:检查工作频率是否超出产品设计范围,调整相关电路参数。

    7. 总结和推荐


    综上所述,1 Port Header ASSY是一款设计优良、性能可靠的连接器产品。它具备高密度布局、优良的机械和电气特性,在多个应用领域展现出卓越的表现。建议在设计和制造过程中优先考虑此产品,并严格按照官方文档的要求进行操作和维护。

2320201-1参数

参数
针脚数 2pin
间距-配接 1.8mm
排数 1
排距 -
触头镀层厚度 - 配接 -
触头镀层 - 配接
颜色 黑色
防护等级 -
额定电流 3A
类型 Header,Push-Pull
安装方式 通孔安装
应用等级 工业级
包装方式 盒装
