3-1609091-2

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 面向通用应用的紧凑型三相 Delta RFI 滤波器
供应商型号: CCM2125-ND
供应商: Digi-Key
标准整包数: 1

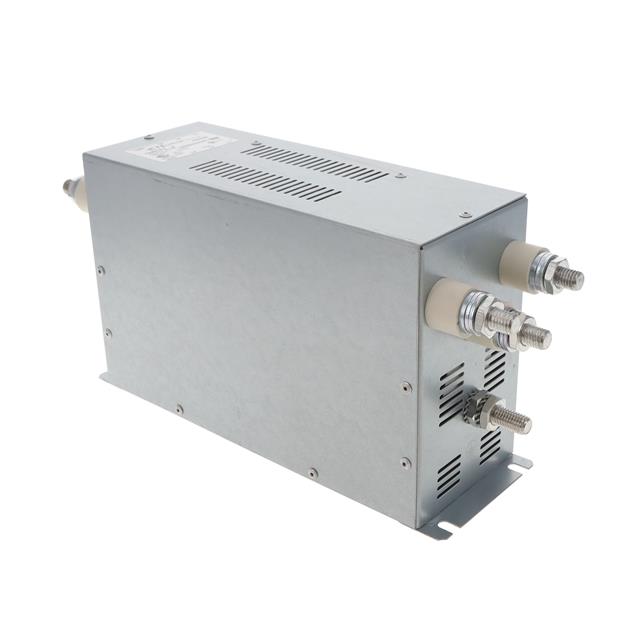

TE CONNECTIVITY EMI滤波器 3-1609091-2

3-1609091-2概述

    电子元器件产品技术手册解析
    本文旨在从技术手册中提取并分析一种广泛应用于工业、医疗和电源转换领域的电子元器件——EMI/RFI滤波器。我们将从产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持以及常见问题与解决方案等方面进行详细介绍。

    产品简介


    本款EMI/RFI滤波器属于高可靠性工业级产品,适用于高噪声环境、医疗设备及开关模式电源。根据不同的电流范围和应用场景,产品系列包括B系列(1-30A)、SB系列(6-30A)、K系列(1-60A)、DK系列(1-20A)等。这些滤波器通过抑制电磁干扰和射频干扰,确保设备运行的稳定性和安全性。

    技术参数


    - 电流范围:1-60A不等,具体取决于系列型号。
    - 频率响应:从低频到高频均有良好抑制效果。
    - 电气特性:具有高共模和差模衰减能力,能在宽泛的频率范围内有效抑制干扰。
    - 工作环境:适用于宽温范围,可在工业环境中可靠运行。
    - 认证标准:符合EN550xx(CISPR)标准,达到Class A和Class B等级。

    产品特点和优势


    1. 高效的EMI/RFI抑制能力:通过专业的电路设计和材料选择,能够在广泛的频率范围内实现卓越的电磁干扰抑制效果。
    2. 宽泛的工作电流范围:满足不同应用场景下的需求,从小功率的医疗设备到大功率的工业控制系统。
    3. 出色的温度适应性:适用于极端环境条件,确保长期稳定运行。
    4. 易于安装和维护:采用标准化接口和模块化设计,便于集成和更换。

    应用案例和使用建议


    - 工业自动化设备:如工厂流水线上的控制系统,需选用高电流范围(例如K系列1-60A)以应对复杂的干扰环境。
    - 医疗设备:如生命维持系统和诊断设备,建议使用EMC系列(3-30A)以确保信号的纯净度。
    - 电源转换设备:如UPS和变频器,建议使用高电流范围的滤波器(如B系列1-30A)以保证系统稳定运行。
    使用建议:
    - 在选择滤波器时,除了考虑电流范围外,还需关注环境温度和可能存在的干扰类型。
    - 安装时应注意滤波器的接地连接,以提高滤波效果。
    - 针对特定应用场景,建议咨询专业工程师以获得最佳配置方案。

    兼容性和支持


    - 兼容性:大多数系列产品都支持Delta和WYE接线方式,部分系列还提供了无需额外组件的集成式IEC60320-1电源插座。
    - 技术支持:厂商提供详尽的技术文档、在线支持和现场服务,帮助客户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 滤波器安装后仍存在干扰问题:检查接地连接是否正确,确认所有接线无误后再重新测试。
    2. 滤波器过热:检查负载电流是否超出额定值,必要时降低电流或增加散热措施。
    3. 信号传输不稳定:排查滤波器附近是否有强磁场干扰源,调整安装位置或使用屏蔽电缆。

    总结和推荐


    综上所述,这款EMI/RFI滤波器凭借其高效能、宽泛的应用范围以及优秀的环境适应性,在工业、医疗和电源转换等领域具有显著的优势。我们强烈推荐各类需要有效抑制电磁干扰的应用场合选用此类产品。同时,厂商提供的全面支持也为用户的使用过程提供了坚实保障。

3-1609091-2参数

参数
截止频率 -
电路技术 -
额定电流 130A
滤波器阶数 -
电阻 -
电容值 -
中心频率 -
ESD保护 -
通道数 -
电感值 -
额定电压-DC -
安装方式 底座安装
零件状态 在售
包装方式 盒装
