4-1609037-0

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 用于医疗设备的高性能 RFI 电源线滤波器。设计用于在 10kHz 至 30MHz 的频率范围内实现 RFI 噪声的显著衰减。
供应商型号: 4-1609037-0
供应商: Master
标准整包数: 1
TE CONNECTIVITY EMI滤波器 4-1609037-0

4-1609037-0概述


    产品简介

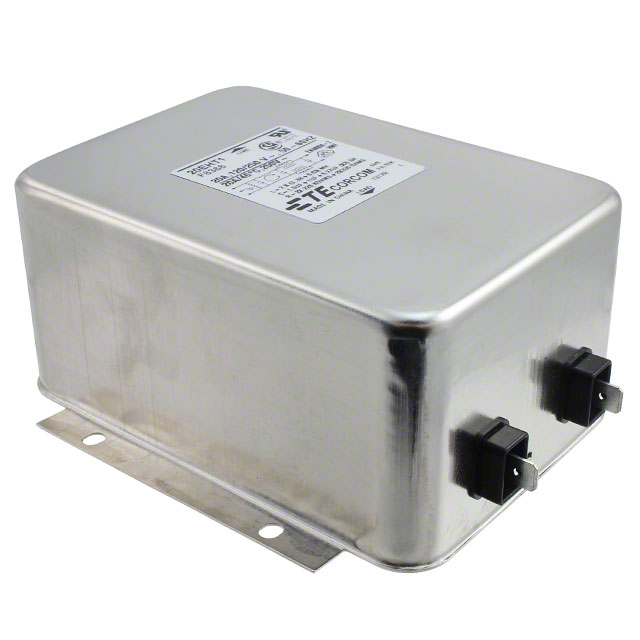

    Corcom HT系列20A电源滤波器是专为医疗设备设计的高性能滤波器,适用于频率范围从10kHz到30MHz的射频干扰(RFI)噪声抑制。该产品通过两阶段电气设置提供了显著的衰减效果,旨在确保低泄漏电流的应用需求。主要应用领域包括透析机、诊断设备、医疗激光、CT扫描仪、MRI扫描仪、牙科设备、手术室设备以及物理治疗设备等。

    技术参数


    - 额定电压:250V AC
    - 额定电流:20A
    - 工作频率:50/60Hz
    - 绝缘耐压:线对地 1500 VAC;线对线 1450 VDC
    - 泄漏电流:低泄漏(<0.5 mA)
    - 标准认证:UL 认可、VDE 批准、CSA 待定

    产品特点和优势


    Corcom HT系列20A电源滤波器具有以下几个显著特点:
    1. 双级电气设置:从10kHz到30MHz提供显著的衰减效果。
    2. 低轮廓设计:适合空间有限的设计需求。
    3. 医疗合规性:符合UL60601-1第3版内部间距要求,适用于医疗应用。
    4. 易于连接和安装:设计便于安装和连接。
    这些特点使得该滤波器在医疗设备应用中表现出色,提供了可靠且高效的性能。

    应用案例和使用建议


    应用案例
    1. 透析机:确保稳定的电源供应和有效的RFI噪声过滤。
    2. CT扫描仪:减少外部电磁干扰,提高图像质量。
    3. 手术室设备:提供安全可靠的电源环境,保障手术过程的安全。
    使用建议
    - 环境条件:确保滤波器在规定的温度和湿度范围内运行,避免过热或冷凝水。
    - 安装位置:根据设备的具体布局选择合适的安装位置,避免靠近强电磁干扰源。
    - 维护保养:定期检查滤波器的工作状态,确保其持续有效运行。

    兼容性和支持


    Corcom HT系列20A电源滤波器采用标准的接线端子设计,可以方便地与各种医疗设备连接。此外,制造商提供了详细的技术支持文档和客户服务中心联系方式,以确保用户能够获得必要的技术支持和维护服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 滤波器出现故障 | 检查电源输入是否稳定,确认接线无误,并联系技术支持进行进一步诊断。|
    | 漏电电流偏高 | 确认安装符合所有电气规范,并考虑更换型号以降低泄漏电流。|
    | 设备无法正常启动 | 检查滤波器的连接是否牢固,排除接线错误,必要时更换新的滤波器。|

    总结和推荐


    Corcom HT系列20A电源滤波器凭借其卓越的性能和可靠性,在医疗设备应用中表现出色。其双级电气设置、低轮廓设计和易于安装的特点使其成为医疗设备的理想选择。考虑到其广泛的应用案例和强大的支持体系,我们强烈推荐此款滤波器用于医疗设备和其他需要高频噪声抑制的应用场景。

4-1609037-0参数

参数
电阻 -
滤波器阶数 -
电路技术 -
额定电流 20A
ESD保护 -
额定电压-DC -
通道数 -
中心频率 -
电容值 2.7μF
电感值 2.88mH
截止频率 -
长*宽*高 115.6mm*55.4mm*79.2mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 盒装,散装

4-1609037-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1609037-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 4-1609037-0 4-1609037-0数据手册

4-1609037-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
