2-6609028-3

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 泰科 单相电源线滤波器 Corcom K系列, 250 V 交流, 法兰安装
供应商型号: 2-6609028-3
供应商: Master
标准整包数: 4

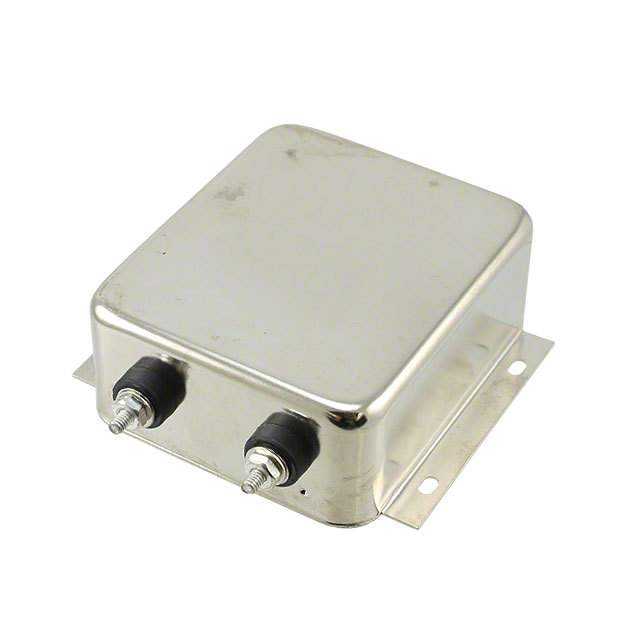

TE CONNECTIVITY EMI滤波器 2-6609028-3

2-6609028-3概述


    产品简介


    RFI电源线滤波器是一种专门设计用于降低电磁干扰(EMI)的设备,广泛应用于高阻抗负载的场合。这些滤波器能够有效地减少因电源线传导导致的无线电频率干扰(RFI),适用于工业控制、医疗设备、通信系统等多种应用领域。本文介绍的是Corcom公司的K系列通用型RFI电源线滤波器。

    技术参数


    基本参数
    - 型号分类: VK系列和EK系列
    - 额定电压: 最大250 VAC
    - 工作频率: 50/60 Hz
    - 泄漏电流: 在120 VAC 60 Hz下,VK模型为0.5 mA;EK模型为0.21 mA
    - 高压测试 (Hipot): 线到地之间为2250 VDC;线到线之间为1450 VDC
    - 额定电流: 1 A至60 A
    - 工作温度范围: -10°C至+40°C;超出此范围,最大操作电流根据公式计算:Io = Ir (85-Ta)/45
    电气特性
    - 泄漏电流: VK系列在120 VAC 60 Hz下为0.5 mA,在250 VAC 50 Hz下为1.0 mA;EK系列相应值为0.21 mA和0.36 mA
    - 插入损耗: 各型号的具体插入损耗参见图表,确保不同频率下的高效滤波效果
    物理特性
    - 输入/输出方式: 可选择压接端子(.250 [6.3])、导线引出(Wire leads)及螺纹连接(Threaded bolt)
    - 安装方式: 部分型号提供IEC插座接口,方便直接连接标准插头

    产品特点和优势


    独特功能
    - 适合高阻抗负载: 能有效抑制各种类型的RFI干扰,如脉冲、连续和间歇性干扰
    - 低泄漏电流: EK系列满足VDE便携式设备和非患者护理医疗设备的极低泄漏电流要求
    - 多样化选择: 支持不同电流等级,可选配地线电感(choke)
    应用领域
    - 工业自动化设备
    - 医疗仪器
    - 数据通信设施
    - 消费电子产品

    应用案例和使用建议


    应用案例
    EK系列因其低泄漏电流特性而特别适用于需要严格安全标准的应用,例如便携式电子设备和医疗设备。VK系列则凭借其高效的EMI滤波能力,常用于需要稳定电力供应和高性能输出的场合。
    使用建议
    - 正确选择电流等级: 根据具体设备的工作电流合理选择滤波器型号
    - 保持环境温度适宜: 尽量在规定的工作温度范围内使用,以避免过热导致的性能下降
    - 确保良好接地: 地线必须可靠接地,避免漏电流问题影响设备正常运行

    兼容性和支持


    兼容性
    - 与现有设备的兼容: 该系列滤波器与多种标准插头(如IEC C13/C14)兼容,易于集成到现有系统中
    - 配套配件: 如NEMA 5-15P至IEC 60320-1 C-13线缆适配器(GA400)
    厂商支持
    - 技术支持: 可通过电子邮件、电话或在线聊天获取帮助
    - 认证: UL、CSA、VDE认证确保了产品的可靠性和安全性

    常见问题与解决方案


    常见问题
    1. 泄露电流超标
    - 解决办法: 检查地线连接是否完好,必要时更换合适的滤波器型号
    2. 插入损耗不足
    - 解决办法: 确保设备处于规定的温度范围内,并正确连接所有线缆
    3. 设备发热
    - 解决办法: 确认散热条件良好,必要时采取额外散热措施

    总结和推荐


    综合评价
    Corcom公司提供的K系列RFI电源线滤波器是一款高质量的产品,具备出色的滤波性能和广泛的应用领域。无论是工业设备还是医疗仪器,这款滤波器都能提供可靠的保护,保证系统的稳定运行。其多样化的选择和优异的技术参数使其在市场上具有很强的竞争力。
    推荐使用
    鉴于其优良的性能和广泛的应用场景,我们强烈推荐Corcom公司的K系列RFI电源线滤波器用于各类需要电磁兼容(EMC)处理的应用。如果您正在寻找一种可靠的电源线滤波解决方案,那么Corcom的K系列是您理想的选择。

2-6609028-3参数

参数
额定电压-DC -
电路技术 -
电容值 -
通道数 -
电阻 -
截止频率 -
额定电流 40A
中心频率 -
滤波器阶数 -
ESD保护 -
电感值 -
长*宽*高 135.6mm*38.9mm*38.9mm
安装方式 法兰安装,螺纹安装

2-6609028-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-6609028-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 2-6609028-3 2-6609028-3数据手册

2-6609028-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 58.642 ¥ 487.584
8+ $ 56.5492 ¥ 470.1833
12+ $ 53.7632 ¥ 446.7823
28+ $ 53.2459 ¥ 436.0305
52+ $ 50.9987 ¥ 417.6286
100+ $ 50.5767 ¥ 414.1728
252+ $ 50.5767 ¥ 414.1728
库存: 262
起订量: 4 增量: 0
交货地:
最小起订量为:4
合计: ¥ 1950.33
直接购买
加入购物车
