首页  >  产品百科  >  5787362-9

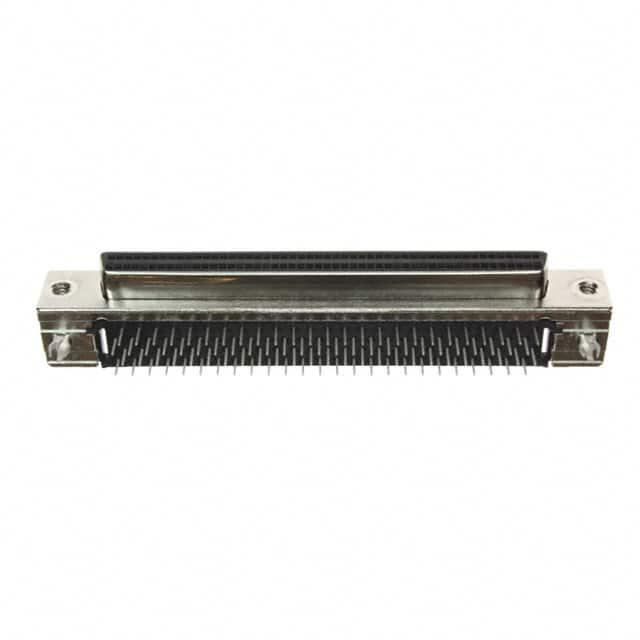

5787362-9

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: PCB D-Sub AMPLIMITE 插座组件,中心线间距为 1.27mm,采用直角 PCB 安装方向。用于信号电路应用,工作温度范围为 -55-105℃。
供应商型号: 5787362-9
供应商: Master
标准整包数: 6
TE CONNECTIVITY D-Sub 连接器 5787362-9

5787362-9概述

    AMPLIMITE .050 系列连接器技术手册

    产品简介


    AMPLIMITE .050 系列连接器是一款高密度D型接口的电子连接器,适用于多种应用场景。该系列连接器利用镀金端子和平行叉接触点,采用紧凑的.050 x .100间距布局。这些连接器具有20至100个接触点,适用于工业机械、医疗仪器、计算机及外设、RAID存储阵列、文件服务器/路由器、磁带存储系统、工作站以及手持设备等多个领域。

    技术参数


    - 接触点数量:20至100个
    - 接触端子镀层:金镀层(至少0.00076mm厚)
    - 接触材料:磷青铜,双镀镍
    - 连接方式:绝缘位移接触(IDC)和焊锡
    - 环境适应性:具备EMI/RFI屏蔽能力,94V-0阻燃等级
    - 认证标准:UL 1863, CSA认证,符合RoHS标准
    - 兼容线径:28 AWG [0.08-0.09mm²] 或 30 AWG [0.05mm²]

    产品特点和优势


    - 高密度接口:提供20到100个接触点,适用于需要高密度连接的应用场景。
    - 电磁屏蔽:金属外壳设计提供强大的EMI/RFI屏蔽能力,确保信号完整性。
    - 可靠连接:金镀层接触端子提供优异的导电性能和耐久性。
    - 快速终止:采用绝缘位移接触(IDC)技术,方便快捷地连接电缆。
    - 多种安装方式:提供直角和垂直两种安装方式,灵活适应不同的应用需求。

    应用案例和使用建议


    - 工业自动化设备:在复杂工业环境中,AMPLITMITE .050系列连接器能够确保高密度的数据传输,满足苛刻的工作条件。
    - 医疗设备:在医疗仪器中,该连接器能够确保稳定可靠的信号传输,提高诊断和治疗的准确性。
    - 计算机及外设:用于各种计算设备之间的连接,提供高速数据传输能力。
    使用建议:
    - 在选择合适的线径时,建议使用28 AWG或30 AWG的电线以确保最佳连接效果。
    - 安装时应确保接头紧固,避免松动造成信号丢失或干扰。

    兼容性和支持


    - 兼容性:该系列产品与标准的通孔焊接和表面贴装回流焊接工艺兼容。
    - 技术支持:TE Connectivity提供了全面的技术支持服务,包括安装指南、工具配套等。

    常见问题与解决方案


    - Q:如何正确选择连接器型号?
    - A:根据所需接触点的数量选择相应的型号,例如5749069-1用于20个接触点的直角插座。

    - Q:如何进行焊接?
    - A:使用绝缘位移接触(IDC)方法或焊锡焊接方法进行焊接,确保连接牢固可靠。

    - Q:遇到信号干扰怎么办?
    - A:检查屏蔽是否良好,确认接地是否正确,必要时增加额外的屏蔽措施。

    总结和推荐


    综上所述,AMPLIMITE .050系列连接器凭借其高密度接口、良好的EMI/RFI保护和便捷的安装方式,在多种应用场景中表现出色。推荐在工业自动化、医疗设备和计算机等领域使用此款连接器,它能显著提升系统的可靠性和稳定性。TE Connectivity提供的强大技术支持也使得安装和维护更加简便。

5787362-9参数

参数
额定电流 1A
排数 2
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 100pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
安装方式 板安装,边缘安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

5787362-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5787362-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 5787362-9 5787362-9数据手册

5787362-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 24.4051 ¥ 202.9183
30+ $ 21.9102 ¥ 182.0779
54+ $ 21.195 ¥ 173.5655
108+ $ 21.0156 ¥ 172.0968
216+ $ 20.8363 ¥ 170.6282
324+ $ 20.7308 ¥ 169.7642
432+ $ 20.7308 ¥ 169.7642
库存: 468
起订量: 6 增量: 0
交货地:
最小起订量为:6
合计: ¥ 1217.5
