2-6609107-4

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: Corcom 中等性能 P 系列电源输入模块。中等 P 系列模块的性能优于标准滤波器选项,尺寸小于高性能滤波器。
供应商型号: 2-6609107-4
供应商: Master
标准整包数: 1

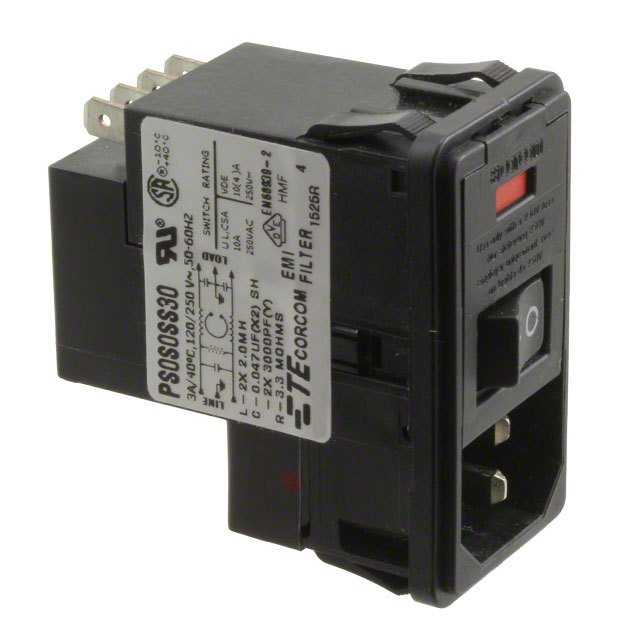

TE CONNECTIVITY EMI滤波器 2-6609107-4

2-6609107-4概述


    产品简介


    P系列
    P系列CHAMELEON电源输入模块是一款功能强大的紧凑型电源管理解决方案。其特色在于集成了五种常见的电源输入功能,并提供了广泛的配置选项,以满足不同国际市场需求的需求。该模块适合各种广泛应用,包括医疗设备、数字设备和高可靠性系统。

    技术参数


    - 电压范围:可选单电压或双电压(115V或230V)
    - 额定电流:非滤波型号最大10A,滤波型号最大10A(可选3A、6A、10A)
    - 工作频率:50Hz/60Hz
    - 最大泄漏电流:H & L型号 2μA@120VAC, 5μA@250VAC;S & Z型号 0.25mA@120VAC, 0.50mA@250VAC
    - 绝缘耐压:线对地2250VDC,线对线1450VDC
    - 尺寸:多种尺寸可供选择,具体见下图

    产品特点和优势


    P系列模块的最大特点是其紧凑的设计和模块化构造,允许用户根据需要选择所需的电源输入功能而无需更改面板开孔。其特有的Snap-in或Flange安装方式提供了灵活性。此外,模块的多样滤波选项(如医疗级和高性能EMI滤波)使其特别适用于对电磁干扰敏感的应用场合。

    应用案例和使用建议


    P系列模块广泛应用于医疗设备、数字设备和工业控制等领域。例如,在医疗环境中,高精度滤波能够减少电磁干扰,从而提高患者护理设备的安全性和稳定性。对于数字设备而言,该模块可以有效降低电磁辐射,使其符合EN55022标准要求。

    兼容性和支持


    P系列模块兼容不同的安装方式(Snap-in、Flange)和多种屏蔽选项(A、B、C)。同时,该模块提供了一系列配件,如互连块和导线连接器,以简化安装过程。制造商还提供了详尽的技术支持和售后服务,帮助客户更好地理解和使用这些模块。

    常见问题与解决方案


    - Q: 模块是否支持多种电压选择?
    - A: 是的,通过不同的电压选择选项(单电压、双电压),可以灵活调整设备的工作电压。

    - Q: 如何处理泄漏电流过高的情况?
    - A: 选用合适的滤波器类型(如L或Z型号),并确保正确安装以降低泄漏电流。

    - Q: 是否需要额外的接地措施?
    - A: 是的,某些型号(如H和L)配备了金属屏蔽,为用户提供额外的RFI防护。

    总结和推荐


    P系列CHAMELEON电源输入模块凭借其多功能性、高效性和广泛的适用性,成为了众多应用场合的理想选择。它不仅适用于医疗和数字设备,还可以用于各类高可靠性系统。尽管初始成本较高,但其卓越的性能和可靠性将长期节省用户的维护成本和时间。因此,我们强烈推荐使用这款模块,尤其是在对电磁兼容性和电源管理有严格要求的应用中。

2-6609107-4参数

参数
电容值 -
通道数 -
ESD保护 -
电阻 -
截止频率 -
中心频率 -
额定电流 3A
电路技术 -
额定电压-DC -
滤波器阶数 -
电感值 -
长*宽*高 31.49mm(长度)*58.67mm(高度)
安装方式 卡入式安装,按扣安装

2-6609107-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-6609107-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 2-6609107-4 2-6609107-4数据手册

2-6609107-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
