10EDP

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 10A 通孔安装 36.6mm*31.5mm*31.5mm
供应商型号: N-10EDP
供应商: 云汉优选
标准整包数: 1

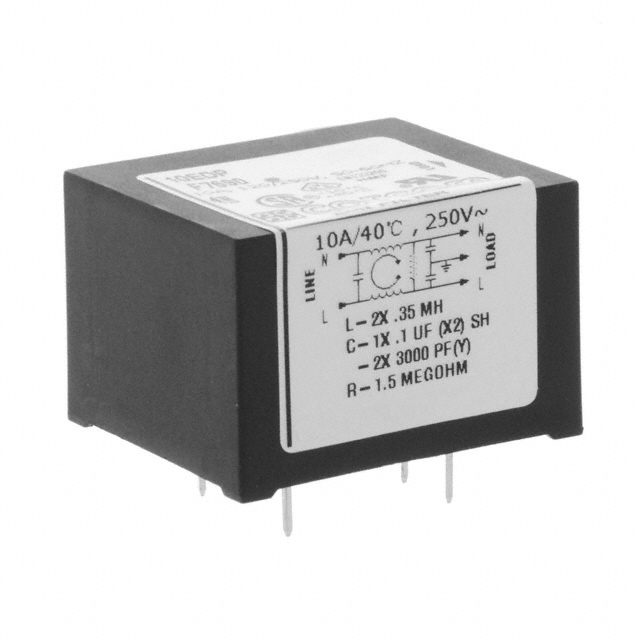

TE CONNECTIVITY EMI滤波器 10EDP

10EDP概述

    EBP, EDP & EOP 系列 RFI 滤波器

    产品简介


    EBP、EDP 和 EOP 系列是通用型板载安装式 RFI(射频干扰)滤波器,适用于电源线过滤,旨在减少电磁干扰。这些滤波器具有广泛的用途,包括工业自动化、通信系统、医疗设备、航空航天以及其他需要高度可靠性和抗干扰能力的应用场合。

    技术参数


    - 最大漏电流:每个线路到接地的最大漏电流为 0.13 mA(在 120 VAC 60 Hz 时),0.38 mA(在 250 VAC 50 Hz 时)。
    - 耐压:线对地 2250 VDC,线对线 1450 VDC。
    - 额定电压:最大为 250 VAC。
    - 操作频率:50/60 Hz。
    - 额定电流:1 A 到 10 A。
    - 操作环境温度范围:-10°C 到 +40°C,在+40°C以上环境温度下,最大操作电流计算公式为 \(Io = Ir \times \frac{(85-Ta)}{45}\)。

    产品特点和优势


    - 增强差分模式性能:提供优异的噪声抑制。
    - 低漏电流:符合行业标准,保障用户安全。
    - 成本效益:相较于同类产品,EBP、EDP 和 EOP 系列提供了高性价比的选择。
    - 紧凑尺寸:特别是 EDP 系列具备更小的尺寸,适合空间有限的设计。

    应用案例和使用建议


    EBP、EDP 和 EOP 系列常用于电源线上的射频干扰抑制,可以显著提升系统的抗干扰能力。对于工业设备,尤其是在存在高频信号干扰的情况下,安装这些滤波器可确保系统的稳定运行。在实际应用中,我们建议根据具体需求选择不同电流等级的产品,同时考虑设备的工作环境,以确保最佳性能。

    兼容性和支持


    EBP、EDP 和 EOP 系列滤波器与各种类型的电源设备兼容,可广泛应用于不同品牌和型号的设备上。制造商提供技术支持和售后服务,帮助用户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问:滤波器的最大漏电流是多少?
    - 答:在 120 VAC 60 Hz 条件下,最大漏电流为 0.22 mA;在 250 VAC 50 Hz 条件下,最大漏电流为 0.38 mA。

    - 问:如何计算高温环境下滤波器的最大操作电流?
    - 答:公式为 \(Io = Ir \times \frac{(85-Ta)}{45}\),其中 \(Ir\) 是额定电流,\(Ta\) 是环境温度。

    总结和推荐


    EBP、EDP 和 EOP 系列滤波器凭借其卓越的性能和成本效益,在众多应用场景中表现出色。它们的低漏电流和增强的差分模式性能使其成为提高系统可靠性的理想选择。我们强烈推荐这些滤波器用于需要高性能和可靠性的应用场合。

10EDP参数

参数
通道数 -
电感值 -
电容值 -
截止频率 -
电路技术 -
ESD保护 -
额定电压-DC -
滤波器阶数 -
额定电流 10A
中心频率 -
电阻 -
长*宽*高 36.6mm*31.5mm*31.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

10EDP厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

10EDP数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 10EDP 10EDP数据手册

10EDP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 26.8816 ¥ 230.7785
13+ $ 21.9802 ¥ 188.7
27+ $ 20.4612 ¥ 175.6594
56+ $ 19.3086 ¥ 165.7643
150+ $ 16.1262 ¥ 138.4434
500+ $ 15.3714 ¥ 131.9635
1000+ $ 14.4228 ¥ 123.8197
2500+ $ 13.6578 ¥ 117.2522
5000+ $ 13.3722 ¥ 114.8003
库存: 25
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 923.11
