2329497-2

产品分类: 插接式连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 弹簧触点, 不锈钢制, 2.7 x 1 x 1.15mm
供应商型号: 2329497-2
供应商: 国内现货
标准整包数: 100
TE CONNECTIVITY 插接式连接器 2329497-2

2329497-2概述


    产品简介

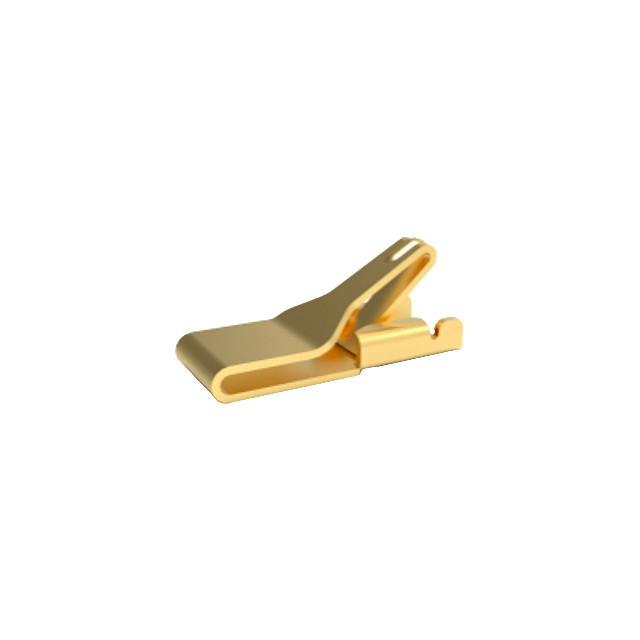

    本产品是一款超小型C型弹簧接触器(Ultra Small - C-Clip PCB Spring Contact),特别适用于板对板连接。该接触器采用侧边保护设计,确保了极小尺寸下的高可靠性。产品的主要功能在于为电路提供可靠的电力和信号传输连接。它的典型应用场景包括小型化电子设备、便携式电子装置以及各类嵌入式系统。

    技术参数


    - 产品长度:2.7毫米(0.106英寸)
    - 未压缩高度:1.15毫米(0.045英寸)
    - 宽度:1毫米(0.039英寸)
    - 连接类型:板对板连接
    - 侧边保护:是
    - 压缩状态电流承载能力:1.5安培
    - 工作温度范围:-40°C至85°C(-40°F至185°F)
    - 包材数量:10000个
    - 包材方法:卷带包装

    产品特点和优势


    该产品具有以下几个显著特点和优势:
    1. 超小尺寸:仅1.15毫米的未压缩高度使其成为最小的C型弹簧接触器之一,适合于空间受限的应用场合。
    2. 高电流承载能力:可承载最高达1.5安培的电流,满足多数电子设备的需求。
    3. 侧边保护:增强了物理耐用性和连接稳定性,尤其在动态环境下表现优异。
    4. 环保合规性:符合欧盟RoHS、ELV及REACH标准,不含任何有害物质。

    应用案例和使用建议


    根据技术手册中的描述,该产品在实际应用中表现出色。例如,在智能手机、智能手表和其他便携式设备中使用时,其紧凑的设计允许设备更薄、更轻。建议在选择使用该接触器时考虑以下几点:
    - 环境因素:鉴于其-40°C到85°C的工作温度范围,确保最终应用环境的温度符合要求。
    - 安装精度:由于尺寸微小,正确安装对于保持其性能至关重要。需要借助精密工具进行安装,以避免损坏。
    - 散热管理:尽管电流承载能力较高,但在大电流负载下仍需注意热管理,避免过热。

    兼容性和支持


    该产品与多种TE Connectivity的产品兼容,例如“SPRING FINGER 1.2H”、“SPRING FINGER 1.4H WITH EMBoss”等。此外,如果在使用过程中有任何问题,可通过客服电话+1 800 522 6752寻求技术支持。

    常见问题与解决方案


    1. 安装困难:可能是因为尺寸太小导致安装困难。建议使用专业工具并仔细遵循安装说明。
    2. 接触不良:可能是由于连接点上的灰尘或氧化层导致。定期清理接触区域并重新连接可以解决此问题。
    3. 高温失效:避免在过高的温度环境下使用,以防接触器因过热而失效。确保使用良好的散热措施。

    总结和推荐


    综上所述,这款超小型C型弹簧接触器具备优秀的紧凑设计和高电流承载能力,非常适合应用于需要高可靠性的板对板连接的微型电子设备中。其出色的兼容性以及环保合规性进一步提升了其市场竞争力。总体而言,这是一款值得推荐的产品,特别是在需要空间高效、性能可靠的连接解决方案时。

2329497-2参数

参数
长*宽*高 2.7mm*1mm*1.15mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2329497-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2329497-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 插接式连接器 TE CONNECTIVITY 2329497-2 2329497-2数据手册

2329497-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
