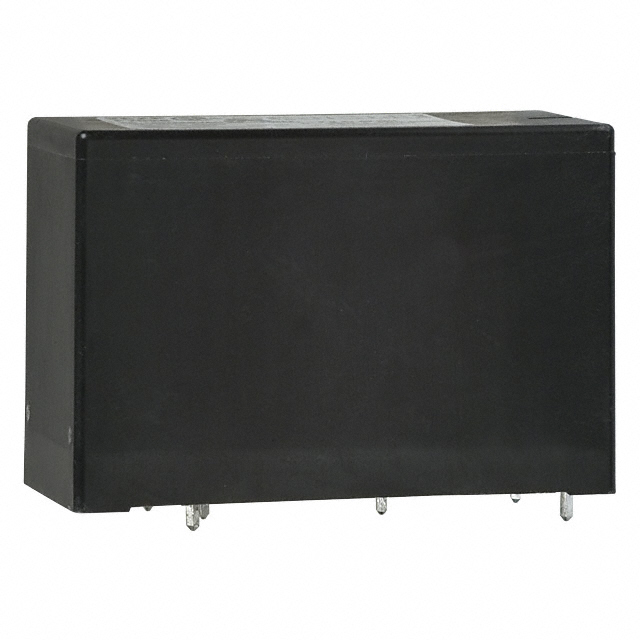

6609060-6

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 用于辐射控制的底盘或印刷电路板安装电源线滤波器。旨在使大多数数字设备(包括具有开关电源的设备)符合 FCC 第 15J 部分,B 级传导辐射限值
供应商型号: CSJ-ST50206502
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY EMI滤波器 6609060-6

6609060-6概述


    产品简介


    Corcom RFI Power Line Filters
    Corcom RFI(射频干扰)电源线滤波器是专为电磁兼容性设计的高性能滤波器。这些滤波器采用紧凑型设计,既适合机箱安装,也适合PC板安装。它们的主要功能是通过减少电磁干扰(EMI)和射频干扰(RFI),确保数字设备符合相关标准的排放限制。产品系列包括X、Y、Z系列,每个系列都具有不同的电流等级和泄漏电流水平,以满足不同应用的需求。

    技术参数


    - 额定电压: 最大250 VAC
    - 操作频率: 50/60 Hz
    - 额定电流: 1至6A
    - 最大泄漏电流:
    - @120 VAC, 60 Hz: 0.30 mA
    - @250 VAC, 50 Hz: 0.50 mA
    - 耐压测试 (一分钟后):
    - 线对地: 2250 VDC
    - 线对线: 1450 VDC
    - 工作环境温度范围: -10°C 至 +40°C
    - 在环境温度高于+40°C时的最大工作电流:
    \[ I{o} = I{r} \times \frac{(85 - Ta)}{45} \]
    - 泄漏电流选择:
    - E: 低泄漏 (<0.5 mA)

    产品特点和优势


    1. 紧凑设计: 这些滤波器体积小,可以安装在机箱或PC板上,节省空间,方便集成到各种设备中。
    2. 多级别性能: X、Y、Z系列提供了不同的性能级别,以适应各种应用场景。
    3. 全面过滤解决方案: 一站式解决EMI和RFI问题,无需额外组件。
    4. 行业认证: 满足UL、CSA和VDE等国际标准,保证产品质量和可靠性。

    应用案例和使用建议


    应用案例:
    - 数字设备: 如计算机、服务器、网络设备等,需要满足FCC Part 15J, Class B和EN55022标准的设备。
    - 医疗设备: 需要严格控制电磁干扰,以避免干扰医疗仪器正常运行。
    使用建议:
    - 在设计电路板布局时,应根据产品手册提供的推荐布局进行设计,以确保最佳的过滤效果。
    - 安装位置应远离可能产生大量干扰源的位置,例如开关电源和电机等。
    - 定期检查滤波器的泄漏电流和耐压测试结果,确保其始终处于良好的工作状态。

    兼容性和支持


    兼容性:
    - Corcom RFI电源线滤波器可与其他标准接口兼容,如0.250英寸端子和PC板引脚。
    - 支持与多种电气系统兼容,包括120 VAC, 60 Hz 和 250 VAC, 50 Hz系统。
    厂商支持:
    - 用户可以通过Corcom的官方网站获取技术支持,包括在线帮助、电话咨询和实时聊天服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电电流过大 | 检查电路是否正确接地;更换损坏的滤波器。 |
    | 耐压测试失败 | 检查连接是否松动;进行必要的维修或更换部件。 |
    | 设备排放超标 | 确认滤波器型号符合设备需求;重新检测设备的排放情况。 |

    总结和推荐


    Corcom RFI电源线滤波器是一款高可靠性的电磁兼容性解决方案,适用于各种数字设备。凭借其紧凑设计、行业认证和多级别的性能选择,该系列产品在市场上具有很强的竞争力。此外,厂商提供的全面支持和服务也为用户提供了保障。因此,强烈推荐使用Corcom RFI电源线滤波器来确保您的设备符合电磁兼容性标准。

6609060-6参数

参数
中心频率 -
电阻 -
电路技术 -
电感值 2.2mH
通道数 -
电容值 -
截止频率 -
ESD保护 -
滤波器阶数 -
额定电流 6A
额定电压-DC -
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,散装

6609060-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6609060-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 6609060-6 6609060-6数据手册

6609060-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.2625 ¥ 180.0934
库存: 58
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 180.09
直接购买
加入购物车
