6609020-8

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 通用 RFI 滤波器,用于低电流下的高阻抗负载
供应商型号: 6609020-8
供应商: Master
标准整包数: 1

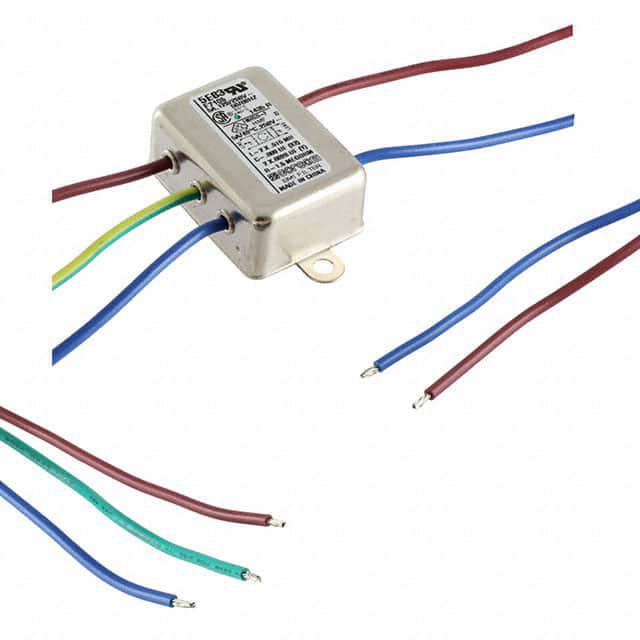

TE CONNECTIVITY EMI滤波器 6609020-8

6609020-8概述

    B Series RFI Power Line Filters 技术手册

    产品简介


    B系列 RF 滤波器 是适用于高阻抗负载低电流场合的一般用途电磁干扰(RFI)滤波器。这些滤波器主要应用于工业控制、医疗设备、电信设备和一般电子产品,以减少电源线上的电磁干扰。它们的设计旨在满足IEC标准中对便携式设备和非患者医疗设备的低泄漏电流要求。

    技术参数


    - 额定电压:最大250 VAC
    - 额定电流:1 A 至 30 A
    - 工作频率:50/60 Hz
    - 泄漏电流:在120 VAC 60 Hz下,VB型号为0.4 mA,EB型号为0.21 mA;在250 VAC 50 Hz下,VB型号为0.7 mA,EB型号为0.36 mA
    - 高压耐受测试:线到地2250 VDC,线到线1450 VDC
    - 工作温度范围:在-10°C至+40°C的环境下,如果温度高于+40°C,则最大工作电流按照公式计算

    产品特点和优势


    - 小型化设计:占用空间小,成本低廉
    - 广泛的端子选项:提供多种连接方式,包括压接端子、导线引脚和螺纹螺丝,便于安装
    - 符合低泄漏电流标准:适用于便携式设备和非患者医疗设备,确保安全性和合规性

    应用案例和使用建议


    - 应用案例:应用于工业控制面板、医疗设备电源线、计算机电源适配器和通信设备的EMI过滤。例如,在医疗设备中,这种滤波器可以有效减少漏电流,提高安全性。
    - 使用建议:确保安装时选择合适的电流等级,避免过载。对于高温环境,应注意散热,确保工作电流在安全范围内。

    兼容性和支持


    - 兼容性:适合与各种类型的电源输入和输出接口配合使用。
    - 支持:制造商提供详细的安装指南和技术支持服务,帮助用户解决安装和调试过程中遇到的问题。

    常见问题与解决方案


    1. 问题:安装后滤波器发热严重。
    - 解决方案:检查是否正确选择了电流等级,并确保良好的通风散热条件。
    2. 问题:滤波器漏电流超标。
    - 解决方案:检查安装过程是否规范,尤其是接地部分是否牢固。必要时更换更合适型号的滤波器。
    3. 问题:高频电磁干扰滤除效果不佳。
    - 解决方案:考虑升级到更高性能的滤波器,或者添加外部滤波装置。

    总结和推荐


    B系列 RFI Power Line Filters 的总体表现令人满意,尤其适合对体积和成本有严格要求的应用场合。它们的小型化设计、广泛端子选项和高可靠性使其在市场上具有很强的竞争力。通过上述的技术参数、特点及应用建议可以看出,这是一款性价比极高的滤波器产品,值得推荐给需要进行电源线EMI处理的用户。

6609020-8参数

参数
额定电流 5A
滤波器阶数 -
中心频率 -
通道数 -
ESD保护 -
截止频率 -
额定电压-DC -
电路技术 -
电阻 -
电容值 10nF
电感值 516μH
长*宽*高 64.3mm(长度)
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

6609020-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6609020-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 6609020-8 6609020-8数据手册

6609020-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.4085 ¥ 299.91
5+ $ 33.0597 ¥ 274.8778
10+ $ 32.5583 ¥ 270.7088
27+ $ 20.0342 ¥ 161.9057
54+ $ 15.423 ¥ 128.168
81+ $ 15.0443 ¥ 123.1978
108+ $ 15.0443 ¥ 123.1978
库存: 108
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 299.91
