50KEBS6BFPDHM

产品分类: 其他滤波器
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-50KEBS6BFPDHM
供应商: 云汉优选
标准整包数: 1

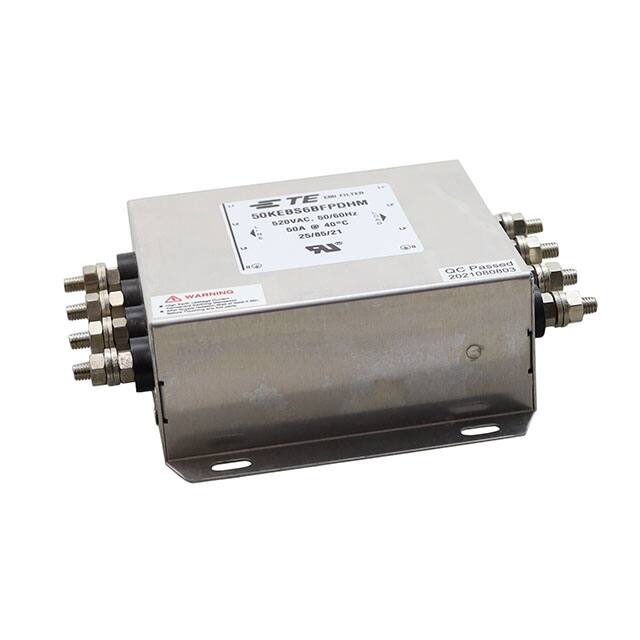

TE CONNECTIVITY 其他滤波器 50KEBS6BFPDHM

50KEBS6BFPDHM概述

    电子元器件技术手册解读:50KEBS6BFPDHM 功率线滤波器

    一、产品简介


    产品类型: 50KEBS6BFPDHM 是一款适用于 DIN 35 导轨安装的功率线滤波器。
    主要功能: 主要用于电源输入端的电磁干扰(EMI)和射频干扰(RFI)抑制,保护负载免受高频噪声影响。
    应用领域: 广泛应用于工业自动化设备、通信设备、医疗设备、电力设备等领域。

    二、技术参数


    | 参数名称 | 技术规格 |

    | 工作电压 | 520VAC(额定),频率 50/60Hz |
    | 额定电流 | 50A |
    | 最大泄漏电流 | 5mA(@ 230VAC,50Hz) |
    | 储存温度范围 | -40°C 至 +85°C |
    | 操作温度范围 | -25°C 至 +40°C |
    | 典型插入损耗 | 见图表(频率 0.01~30 MHz) |
    | 电感量(标称值) | 0.25mH |
    | 电容值(标称值) | 线对地 21nF;线对线 235nF |
    | 放电电阻 | 线对地:680kΩ,1W;线对线:2MΩ,1W |
    | 高压测试 | 线对地 2856VDC;线对线 2236VDC |

    三、产品特点和优势


    - 卓越的 EMI/RFI 抑制能力:通过优化设计,有效抑制高次谐波和干扰信号,保证系统的稳定运行。
    - 兼容性强:可直接安装于标准 DIN 35 导轨上,方便集成到现有系统中。
    - 高可靠性:宽温范围设计,确保在恶劣环境下正常工作。
    - 易于维护:具有明确的接地及连接指示,避免因误操作导致损坏。
    - 安全性高:通过 UL 和 CSA 安全认证,符合国际标准。

    四、应用案例和使用建议


    典型应用场景:
    1. 工业自动化控制柜;
    2. 通信设备如 UPS、变频器;
    3. 医疗设备供电系统;
    4. 大型电力设备保护。
    使用建议:
    - 在安装时,请严格按照手册要求进行接地处理,避免内接地螺钉松动。
    - 推荐使用规格为 AWG 的导线连接,并确保螺栓扭矩在 2.5-3 Nm 范围内。
    - 如果需要额外的负载保护,可以在滤波器后方增加浪涌吸收器。
    - 使用高压测试仪验证滤波器的绝缘性能,确保长期可靠运行。

    五、兼容性和支持


    - 兼容性:适合 DIN 35 导轨标准尺寸,与多种工业控制器和配电盘完美匹配。
    - 支持服务:TE Connectivity 提供详尽的技术文档、在线技术支持以及售后服务保障,确保客户无忧使用。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备通电后仍存在明显噪声 | 检查滤波器安装是否正确,确认接地良好。 |
    | 泄漏电流超过标准限值 | 确认环境湿度和温度是否超出规定范围。 |
    | 设备无法通过高压测试 | 更换新的滤波器或重新校验高压测试条件。 |
    | 输出端仍有干扰信号残留 | 调整滤波器接线位置或更换更高级别的型号。 |

    七、总结和推荐


    综述:50KEBS6BFPDHM 功率线滤波器凭借其高性能、高可靠性及广泛应用领域脱颖而出。它不仅满足工业级需求,还具备出色的耐用性和易用性。
    推荐:如果您正在寻找一款高效的 EMI/RFI 滤波器来提升设备稳定性,强烈推荐选择此款产品。尤其对于需要 DIN 35 导轨安装的工业应用场景,它无疑是最佳解决方案之一。

50KEBS6BFPDHM参数

参数
带宽 -
插入损耗 -
中心频率 -
长*宽*高 50mm(高度)
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 盒装

50KEBS6BFPDHM厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

50KEBS6BFPDHM数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他滤波器 TE CONNECTIVITY 50KEBS6BFPDHM 50KEBS6BFPDHM数据手册

50KEBS6BFPDHM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 235.8818 ¥ 2004.9953
2+ $ 225.261 ¥ 1914.7185
3+ $ 219.1572 ¥ 1862.8362
5+ $ 215.2404 ¥ 1829.5434
15+ $ 195.6768 ¥ 1663.2528
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2004.99
直接购买
加入购物车
