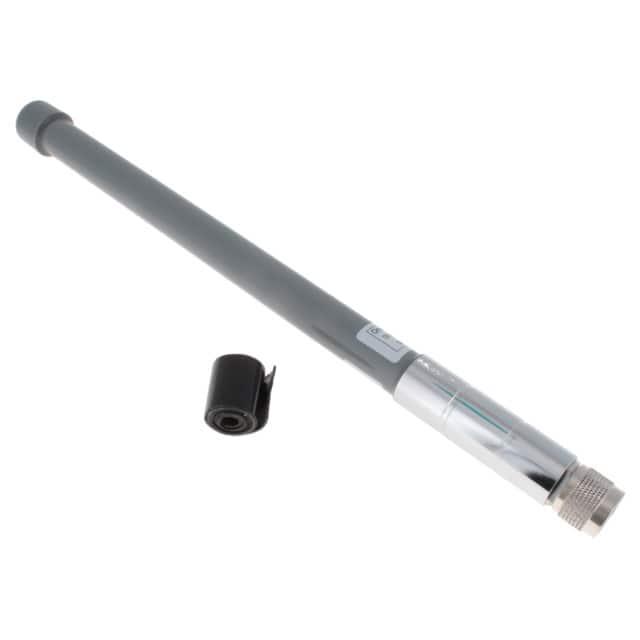

OD24M-5

产品分类: 天线
厂牌: TE CONNECTIVITY
产品描述: These omnidirectional base station antennas are suited to either indoor or outdoor applications and cover a wide range of applications from Public Safety to IoT. Options include VHF,UHF,700/800/900 MHz, Wi-Fi and Cellular.
供应商型号: Q-OD24M-5
供应商: 期货订购
标准整包数: 1
TE CONNECTIVITY 天线 OD24M-5

OD24M-5概述

    # Mesh Series™ Omni Antennas: ODxxM

    产品简介


    Mesh Series™ 系列的ODxxM型天线设计专为网状网络而优化,适用于2.4到5.85 GHz频率范围内的垂直极化全向天线。这种天线的特点在于防水的N型公头连接器,使得它可以轻松安装到诸如压铸外壳(DCE-7x6x2)中,从而提供全面的无线覆盖。根据不同的需求,天线提供了多种增益等级(5 dBi至12 dBi)和频段选择(2.4 GHz 和 5 GHz)。采用抗紫外线材料制造,同时具备防水功能,可以确保长期可靠的服务寿命。

    技术参数


    以下是Mesh Series™ 系列各型号天线的技术规格及主要性能参数:
    | 型号 | 频率范围 (MHz) | 增益 (dBi) | 垂直波束宽度 (°) | 重量 (磅/千克) | 尺寸 (长 x 直径, 英寸/毫米) |
    |
    | OD24M-5 | 2400-2485 | 5 | 25 | 0.5 / 0.2 | 12 x 0.6 (355 x 15) |
    | OD24M-9 | 2400-2485 | 9 | 14 | 0.8 / 0.4 | 27 x 0.6 (690 x 15) |
    | OD58M-12 | 5400-5850 | 12 | 7 | 0.65 / 0.5 | 27.5 x 0.6 (700 x 15) |
    其他关键电气参数:
    - 驻波比 (VSWR): 1.5:1
    - 输入阻抗: 50 欧姆
    - 输入功率: 10 W
    - 最大风速: 125 英里/小时 (56 米/秒)
    - 工作温度范围: -40°C 到 +70°C
    - 防护等级: IP53

    产品特点和优势


    Mesh Series™ 系列天线的主要特点和优势如下:
    - 防水N型公头连接器: 确保在恶劣环境下依然能够可靠连接。
    - 多种增益和频段选择: 可以满足不同应用场景的需求。
    - 抗紫外线材料: 提升了产品的耐久性和使用寿命。
    - 轻量化设计: 减少了安装时所需的物理空间。
    - 坚固耐用: 能够承受严苛的工作条件。

    应用案例和使用建议


    Mesh Series™ 系列天线广泛应用于多种无线通信系统中,例如:
    - 网状网络应用
    - 2到6 GHz无线应用
    - 点对多点系统
    - 基站天线
    - Wi-Fi接入点
    - WiMax基站
    使用建议:
    - 在高温或高湿度环境下使用时,请确保天线的防护等级符合要求。
    - 安装过程中,尽量避免信号遮挡,确保信号传输效果最佳。
    - 根据具体应用需求选择合适的增益等级和频段。

    兼容性和支持


    Mesh Series™ 天线具有良好的通用性,可与多种电子设备和组件兼容。TE Connectivity 提供全面的支持服务,包括产品咨询、技术支持和售后服务。对于任何技术疑问或故障排除需求,可以联系当地的销售和技术支持中心。

    常见问题与解决方案


    常见问题
    1. 天线如何固定?
    2. 如何确认天线安装正确?
    3. 在强风条件下天线是否会损坏?
    解决方案
    1. 天线如何固定?
    - 天线通常通过其N型公头连接器安装到支持天线的设备或支架上。请参考具体安装手册进行操作。

    2. 如何确认天线安装正确?
    - 确保连接器牢固且无松动,同时通过信号强度测试验证安装效果。推荐使用专业测试设备进行测量。
    3. 在强风条件下天线是否会损坏?
    - 天线设计支持高达125英里/小时的风速,但在极端天气条件下建议采取额外保护措施以确保安全。

    总结和推荐


    Mesh Series™ 系列天线凭借其坚固耐用、防水防尘和多种增益选项的优势,在无线通信系统中表现卓越。其广泛的适用范围和可靠的性能使其成为各种无线应用的理想选择。总的来说,我们强烈推荐Mesh Series™ 系列天线给那些需要高性能、稳定连接的客户。

OD24M-5参数

参数
支持协议 -
典型天线增益 5dB
最大电压驻波比 1.5
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 2.4GHz
长*宽*高 355mm(高度)
安装方式 支架安装
零件状态 在售
包装方式 散装

OD24M-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OD24M-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 天线 TE CONNECTIVITY OD24M-5 OD24M-5数据手册

OD24M-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ ¥ 528.84
80+ ¥ 519.8
库存: 800
起订量: 8 增量: 1
交货地:
最小起订量为:8
合计: ¥ 4230.72
