9-520334-2

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 18-22AWG Brass Black RCP 16.14mm Tin T/R
供应商型号: 9-520334-2
供应商: Master
标准整包数: 100
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 9-520334-2

9-520334-2概述


    产品简介

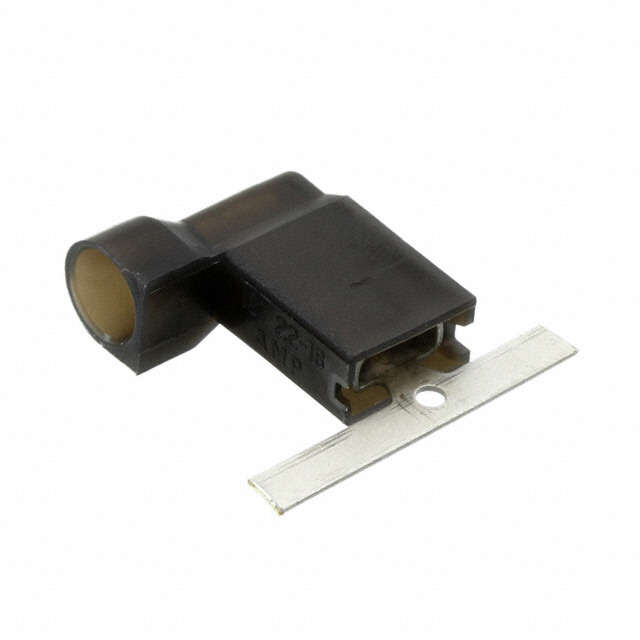

    TE Connectivity 的 Ultra-Fast 187 快速断开式插座(型号:9-520334-2) 是一款专为快速连接设计的电子元器件。该产品主要用于电线与电缆的快速接合,特别适用于22到18 AWG规格的电线(相当于0.32到0.82 mm²的线径)。其特点在于超快的连接速度和低插入力,从而提高了装配效率和可靠性。该产品广泛应用于电气设备、工业自动化、汽车制造等多个领域。

    技术参数


    - 基本参数:
    - 线径范围:22 – 18 AWG(0.32 – 0.82 mm²)
    - 接触片宽度:4.75 mm(0.187 in)
    - 插头厚度:0.51 mm(0.02 in)

    - 电气特性:
    - 额定电压:600 V
    - 接触材料:黄铜
    - 终端电镀材料:锡
    - 熔断特性:符合UL 94V-2标准
    - 机械特性:
    - 尺寸:长度13.08 mm(0.515 in)
    - 环境温度范围:-40°C 至 110°C(-40°F 至 230°F)
    - 包装方式:每卷2200个,带式/盘式包装
    - 绝缘材料:尼龙

    产品特点和优势


    Ultra-Fast 187 快速断开式插座的主要优势在于其独特的设计使得接线更为简便和快速。其具备以下特点:
    - 低插入力:显著减少了插拔时所需的力,提升了操作便捷性。
    - 高可靠性和耐用性:采用黄铜材质作为接触材料,配合高品质锡电镀层,保证了长时间使用下的稳定性和寿命。
    - 广泛的温度适应性:能够在极端环境下保持良好的电气性能。
    - 合规认证:符合多项行业标准和环保法规,如RoHS、REACH等。

    应用案例和使用建议


    应用案例:
    - 在电气控制系统中用于配电箱内部线路连接,特别是在自动化设备中。
    - 汽车行业中用于连接汽车线束。
    使用建议:
    - 在安装过程中应注意按照制造商的指导书进行操作,确保接线稳固且符合规定的绝缘要求。
    - 定期检查连接处的状况,以防止由于磨损或腐蚀导致的电气故障。

    兼容性和支持


    兼容性:
    - 该产品可与多种型号的快速断开式插头兼容,例如TE系列的其他产品。
    - 其兼容性良好,适用于不同类型的电线和电缆,尤其适合离散线的应用场景。
    支持和服务:
    - 对于技术支持和售后服务,请联系+1 800 522 6752。TE公司提供全面的技术支持,包括产品文档、应用指南和定制化解决方案。

    常见问题与解决方案


    - 问题:插入时阻力过大
    - 解决办法:检查电线绝缘层是否完全覆盖并确认插入方向正确。
    - 问题:连接松动
    - 解决办法:重新插入并确保锁定到位,必要时请重新压接。

    总结和推荐


    Ultra-Fast 187 快速断开式插座凭借其出色的性能和便捷的操作方式,已经成为行业内公认的高效解决方案。无论是在可靠性还是适用范围上,都展现出卓越的表现。因此,我们强烈推荐此产品给需要高性能连接解决方案的客户。它不仅能够提高生产效率,还能有效降低维护成本,是各类电气设备的理想选择。

9-520334-2参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

9-520334-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-520334-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 9-520334-2 9-520334-2数据手册

9-520334-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.2849 ¥ 2.4127
500+ $ 0.2256 ¥ 1.876
1000+ $ 0.2111 ¥ 1.7555
2750+ $ 0.1999 ¥ 1.6613
5500+ $ 0.1945 ¥ 1.5931
8250+ $ 0.1935 ¥ 1.5845
11000+ $ 0.1935 ¥ 1.5845
库存: 6600
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 241.27
