40702

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY

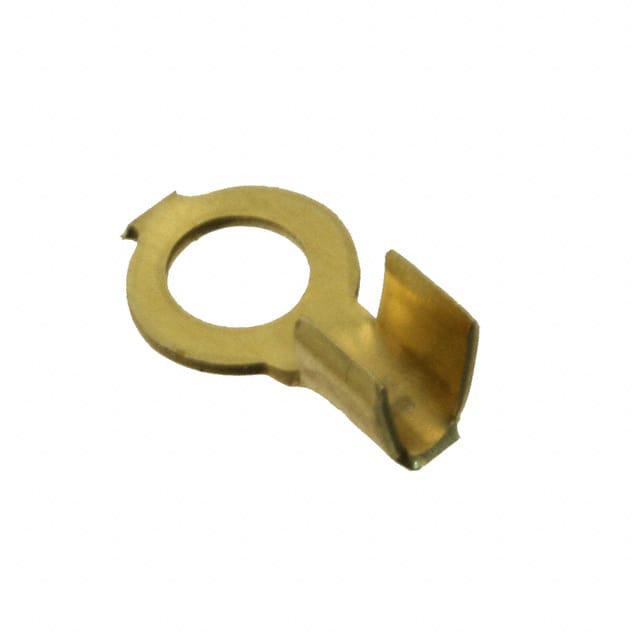

产品描述: Ring Tongue Terminal 14-20AWG Brass 10.03mm Reel/Strip Automotive
供应商型号: 40702
供应商: 云汉优选
标准整包数: 20000
TE CONNECTIVITY 端子 - 环形端子 40702

40702概述


    产品简介


    40702型号闭环舌型端子是一种适用于电子设备连接的应用广泛的电子元器件。它具有多种规格,包括线径范围为20至14 AWG的电线,固定孔直径为#6 / M3.5,舌厚为3.68毫米(0.145英寸)。这款端子的主要功能是提供可靠的电气连接,并广泛应用于各种工业和消费电子产品中。

    技术参数


    - 尺寸规格:
    - 固定孔直径:#6 / M3.5(3.68毫米或0.145英寸)
    - 端子厚度:0.51毫米(0.02英寸)
    - 长度:9.91毫米(0.39英寸)
    - 内径:2.03毫米(0.08英寸)
    - 适用范围:
    - 线径范围:1021至4106 CMA
    - 操作温度范围:-40°C 至 110°C (-40°F 至 230°F)
    - 材料:
    - 接触基础材料:黄铜
    - 材料:无镀层
    - 机械附件:
    - 绝缘支持:不带绝缘支持
    - 环境适应性:符合RoHS、ELV和REACH标准

    产品特点和优势


    40702型号闭环舌型端子具备多种显著特点和优势:
    - 高可靠性:采用黄铜接触基材和开放式接头设计,确保良好的电气连接。
    - 宽泛的操作温度范围:能够在-40°C至110°C之间稳定工作,适用于不同环境下的应用。
    - 广泛的适用性:能够满足20至14 AWG的线径要求,适用范围广泛。
    - 易于安装:固定孔直径为#6 / M3.5,使得安装简便快捷。

    应用案例和使用建议


    40702型号闭环舌型端子适用于多种应用场景,如汽车电子、家电设备、工业控制系统等。在使用过程中,需注意以下几点:
    - 正确选择电线:根据实际应用需求选择合适的电线线径。
    - 保证接触良好:确保端子与电线的接触紧密,避免松动。
    - 注意温度影响:避免将端子暴露在超出其操作温度范围的环境中。

    兼容性和支持


    40702型号闭环舌型端子具有广泛的兼容性,可以与多种电线类型配合使用。此外,制造商提供了详尽的技术支持和服务,以确保用户的顺利使用和维护。
    - 兼容性:与离散导线类型兼容,特别是带有绝缘护套的导线。
    - 技术支持:提供全球技术支持服务,包括电话支持(+1 800 522 6752)。

    常见问题与解决方案


    1. 端子松动
    - 解决方案:检查并确保电线与端子紧密接触,必要时重新安装。
    2. 电气接触不良
    - 解决方案:检查端子是否有损坏,如有需要请更换新的端子。
    3. 温度过载导致失效
    - 解决方案:确保操作温度不超过-40°C至110°C的范围。

    总结和推荐


    综上所述,40702型号闭环舌型端子是一款高性能、多功能且广泛应用的电子元器件。它的可靠性和耐用性使其成为众多电子设备的理想选择。鉴于其优异的表现,我们强烈推荐此产品用于各种电子设备和系统的电气连接中。如果需要进一步的支持或技术支持,请联系制造商获取更多帮助。

40702参数

参数
长*宽*高 10.3mm*6.35mm*510μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

40702厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
