60118-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 12-18AWG Brass RCP 16.12mm Pre-Tin T/R
供应商型号: 60118-1
供应商: 云汉优选
标准整包数: 15000

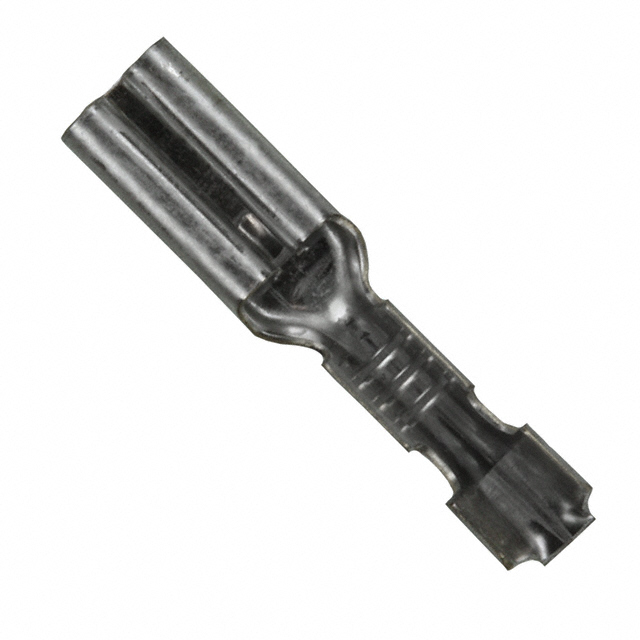

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 60118-1

60118-1概述

    电子元器件产品技术手册:FASTON 110 快速断开接线端子

    1. 产品简介


    FASTON 110 接线端子(型号60118-1)是一款专为电线连接设计的产品,适用于22至18 AWG(0.32至0.82平方毫米)的电线。该产品采用直式设计,由黄铜制成,并带有FASTON 110 插头,可以快速断开和重新连接,适合广泛的应用场景。它主要用于终端连接,提供可靠且便捷的连接方式。

    2. 技术参数


    - 电线规格:22 – 18 AWG(0.32 – 0.82平方毫米)
    - 接触宽度:2.8毫米(0.11英寸)
    - 接触厚度:0.41毫米(0.016英寸)
    - 端子材料:黄铜
    - 端子电镀:锡
    - 绝缘支持选项:无绝缘
    - 工作温度范围:-40°C至110°C(-40°F至230°F)
    - 包装数量:每卷15000个
    - 尺寸:长度16.13毫米(0.635英寸)

    3. 产品特点和优势


    - 插入力正常:确保每次连接都能顺畅且稳定。
    - 单点连接能力:设计精简,易于安装和维护。
    - 黄铜材质:提高耐用性和稳定性,延长使用寿命。
    - 高密度设计:紧凑型设计,在有限空间内提供更多连接点。
    - 兼容性强:可与多种规格的导线配合使用,适用于各种场合。
    - 低卤素含量:符合欧盟RoHS、REACH等环保标准。

    4. 应用案例和使用建议


    - 应用场景:工业自动化、智能家居、汽车制造等领域,特别是在需要频繁断开和重新连接的场合。
    - 使用建议:
    - 确保在安装前正确选择适当的电线规格。
    - 定期检查连接是否松动,并适时进行紧固或更换。
    - 注意绝缘层损坏的情况,以避免短路等问题的发生。


    5. 兼容性和支持


    - 兼容性:该产品与其他FASTON 110系列的部件兼容,可用于各种电子设备的终端连接。
    - 技术支持:如需进一步支持,可拨打+1 800 522 6752联系制造商。

    6. 常见问题与解决方案


    - 问题1:接线端子插入力过大
    - 解决方案:检查是否正确选择了电线规格,或者尝试更换为更大直径的端子。
    - 问题2:接触不良
    - 解决方案:确保电线完全插入到端子内部,并进行紧固处理。
    - 问题3:连接处温度过高
    - 解决方案:检查是否有足够的散热措施,确保安装环境通风良好。

    7. 总结和推荐


    FASTON 110 接线端子(型号60118-1)凭借其高可靠性、便捷的安装和广泛的适用范围,成为了一款在工业和消费电子领域非常受欢迎的产品。它的耐用性、低成本以及环保特性使其在市场上具备较强的竞争力。总体而言,这款产品非常适合用于需要频繁断开和重新连接的场景,强烈推荐使用。

60118-1参数

参数
长*宽*高 16.12mm(长度)*3.75mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

60118-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

60118-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 60118-1 60118-1数据手册

60118-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ ¥ 0.2146
30000+ ¥ 0.2101
60000+ ¥ 0.2037
库存: 45000
起订量: 15000 增量: 45000
交货地:
最小起订量为:15000
合计: ¥ 3219
