5535070-4

产品分类: 背板连接器 - DIN 41612
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity DIN41612欧式连接器, Eurocard系列, C型, 48路, 3行, 母座, 焊接端接
供应商型号: JY-5535070-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 背板连接器 - DIN 41612 5535070-4

5535070-4概述


    产品简介

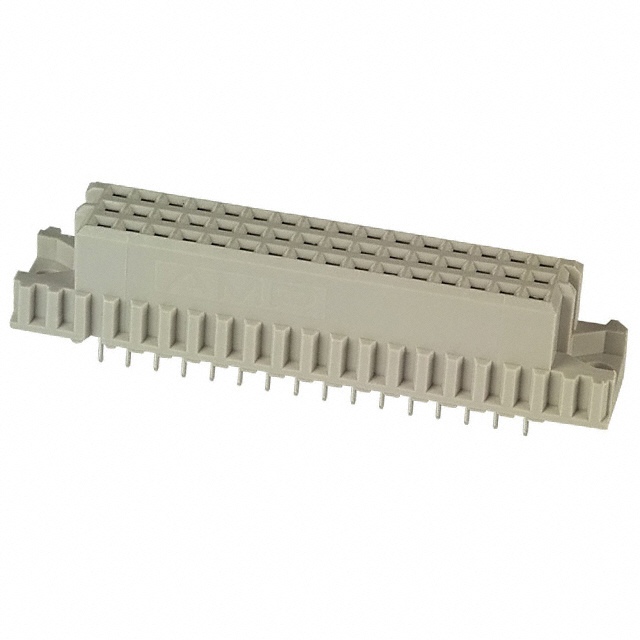

    这款名为“5535070-4”的电子元器件是一款用于板对板连接的插接座(Receptacle),设计为Eurocard连接器,特别适用于需要高可靠性和高密度互连的应用场景。它包含48个位置,采用2.54毫米(0.1英寸)的中心线间距,垂直安装方式,3行16列布局。这种类型的连接器广泛应用于通信、工业控制、计算机及服务器等领域,以实现信号传输的稳定性和可靠性。

    技术参数


    - 中心线间距 (Pitch): 2.54毫米(0.1英寸)
    - 位置数: 48个
    - 排间距: 2.54毫米(0.1英寸)
    - 尾线长度: 3.3毫米(0.13英寸)
    - 工作温度范围: -55°C至105°C(-67°F至221°F)
    - 安装方式: 垂直安装
    - 认证合规性: 符合欧盟RoHS、REACH和中国RoHS 2标准

    产品特点和优势


    - 高密度连接: 48个位置的设计使得这一连接器能够在有限的空间内提供高密度的连接。
    - 可靠性和稳定性: 高质量材料和严谨的制造工艺确保了在各种严苛环境下依然能够保持稳定的性能。
    - 环境适应性强: 能够在极端的温度范围内正常工作,符合严格的国际环保标准。
    - 多种安装选项: 支持垂直安装方式,满足不同的应用需求。

    应用案例和使用建议


    - 应用场景: 这种连接器被广泛应用于电信基础设施、数据中心服务器、工业自动化控制系统等场合,其中电信和数据中心是两个重要的应用领域。
    - 使用建议: 在使用时,需要确保安装表面平整无损,以保证良好的电气接触。建议在组装前仔细检查连接器的位置是否正确,并严格按照手册指导进行操作。

    兼容性和支持


    - 兼容性: 这款连接器与TE Connectivity的其他系列连接器兼容,包括5535070-4及其相关组件。
    - 技术支持: 用户可以通过拨打+1 800 522 6752联系技术支持获取帮助。

    常见问题与解决方案


    - 问题1: 连接器无法顺利插入。
    - 解决方案: 检查连接器和插座是否有污垢或损伤,确保两者完全对齐后再尝试插入。
    - 问题2: 信号传输不稳定。
    - 解决方案: 确认所有接触点无锈蚀且接触良好,必要时重新焊接。

    总结和推荐


    总体来看,这款5535070-4插接座凭借其高密度、高可靠性、环境适应能力强的特点,在板对板连接领域表现出色。尤其适合要求较高的工业控制和数据中心应用。无论是从技术规格还是应用实例来看,它都展现出了强大的市场竞争力和应用价值。因此,强烈推荐使用这款连接器。

5535070-4参数

参数
长*宽*高 53.34mm(长度)*10.59mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

5535070-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5535070-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - DIN 41612 TE CONNECTIVITY 5535070-4 5535070-4数据手册

5535070-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
