1SNK710011R0000

厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 1SNK710011R0000
供应商: 云汉优选
标准整包数: 1

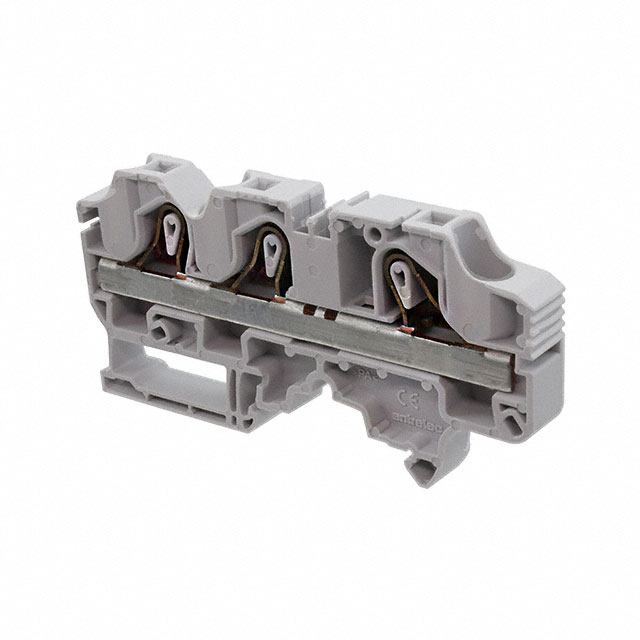

TE CONNECTIVITY 接线座- Din 轨道/通道 1SNK710011R0000

1SNK710011R0000概述


    产品简介


    产品类型:PI-Spring终端块
    主要功能:通过型(Feed-Through)
    应用领域:配电系统、工业自动化控制、电力传输及分配等领域

    技术参数


    - 产品型号:1SNK710011R0000
    - 位置数量:3
    - 产品间距:10 mm [0.394 in]
    - 主产品颜色:灰色
    - 连接方式:DIN导轨安装
    - 主要电气特性:
    - 操作电压等级(UL & CSA):最大1000 V
    - 脉冲耐压等级(IEC):8000 V
    - 短时耐受电流等级:1200 A
    - 额定电流(CSA):56 A
    - 额定电流(UL):56 A
    - 额定电流(IEC):57 A
    - 机械特性:
    - 安装温度范围:-5°C至40°C
    - 工作温度范围:-55°C至110°C
    - 绝缘等级:IP20
    - 重量:34.911 g
    - 材料:聚酰胺(Polyamide)
    - 尺寸:
    - 主电路容量:1刚性导线每弹簧夹 .5–16 mm²
    - 双端子每弹簧夹 .5–4 mm²
    - 无绝缘套管单端子每弹簧夹 .5–10 mm²
    - 绝缘套管单端子每弹簧夹 20–8 AWG
    - 柔性导线每弹簧夹 .5–10 mm²
    - 工具大小:4 mm
    - 深度:47.5 mm
    - 长度:96.3 mm
    - 高度:96.3 mm
    - 间距:10 mm

    产品特点和优势


    这款ENTRELEC SNK系列的PI-Spring终端块具有以下独特功能和优势:
    1. 高可靠性:最高操作电压达1000 V,能承受8000 V的脉冲电压,确保系统安全稳定运行。
    2. 高载流能力:额定电流为56 A(CSA)/57 A(IEC),适用于大电流应用场景。
    3. 广泛的温度适应性:工作温度范围广,从-55°C到110°C,适用于极端环境下的使用。
    4. 环保材料:采用低卤素聚酰胺材料,满足欧盟RoHS、ELV指令和REACH法规的要求,绿色环保。
    5. 便捷安装:DIN导轨安装方式,方便快捷,节省安装时间。

    应用案例和使用建议


    应用案例
    这款终端块广泛应用于配电系统中,特别是在工业自动化控制系统和电力传输及分配系统中。例如,在工厂自动化生产线中,这些终端块可以用于连接各种传感器和执行器,实现信号和电源的高效传递。
    使用建议
    1. 正确选型:根据实际应用需求选择合适的型号,尤其是电流承载能力和工作温度范围。
    2. 正确接线:严格按照制造商的指导手册进行接线,避免短路和过热等问题。
    3. 定期检查:建议定期对终端块进行检查,确保其工作状态良好,避免因老化或损坏导致故障。
    4. 合理布局:在安装时,应合理规划线路走向,避免杂乱无章,以便于后期维护。

    兼容性和支持


    该产品与ENTRELEC品牌的其他终端块和其他厂家的符合标准的电气配件兼容。如需进一步技术支持或遇到问题,可联系供应商获取帮助。供应商提供全方位的技术支持和维护服务,包括但不限于电话咨询、邮件支持和技术文档下载。

    常见问题与解决方案


    1. 问题:无法实现良好的电连接
    解决方法:检查接线是否正确,弹簧夹是否有足够的压力。确保导线清洁且无氧化层。
    2. 问题:出现过热现象
    解决方法:检查电流是否超过额定值,线路是否过载。同时,检查终端块是否安装牢固,通风散热是否良好。
    3. 问题:接头松动
    解决方法:重新紧固接头,确保其稳固不松动。同时检查接头处是否有异物阻碍接触。

    总结和推荐


    综上所述,ENTRELEC SNK系列的PI-Spring终端块是一款高性能、高可靠性的电子元器件,适用于多种复杂环境下的电气连接需求。其独特的设计和优越的性能使其在市场上具备很强的竞争优势。强烈推荐使用此款产品,以确保系统的长期稳定和高效运行。

1SNK710011R0000参数

参数
安装方式 DIN导轨安装,弹簧安装,推入式
零件状态 在售
包装方式 盒装

1SNK710011R0000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1SNK710011R0000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- Din 轨道/通道 TE CONNECTIVITY 1SNK710011R0000 1SNK710011R0000数据手册

1SNK710011R0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
