1623722-5

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 18Ω ±5% 11W ±400ppm/℃ 通孔安装 50mm(长度)*10mm(高度)
供应商型号: Q-1623722-5
供应商: 期货订购
标准整包数: 1000

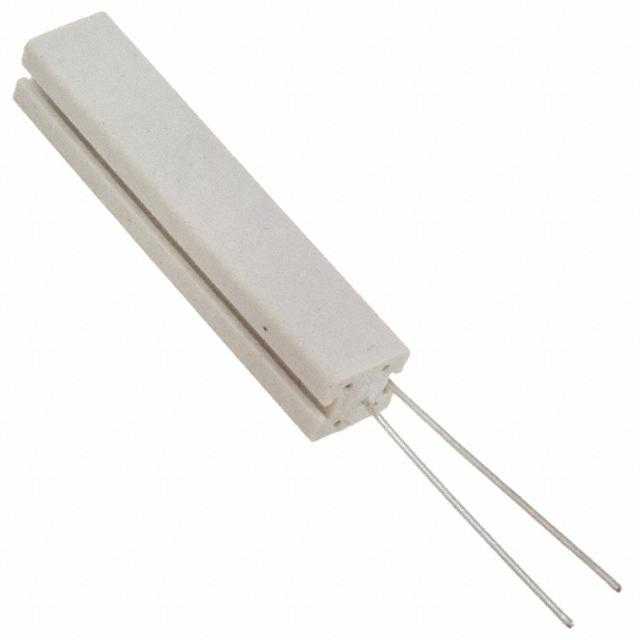

TE CONNECTIVITY 通孔电阻 1623722-5

1623722-5概述

    高功率电阻:SBC系列概述

    产品简介


    SBC系列高功率电阻属于方陶瓷型电阻,以其卓越的性能和可靠性广泛应用于工业和商业环境。此系列产品主要用于需要高性能和高可靠性的场合,例如风扇强制烤箱、油烟机、电源供应及以晶闸管为基础的速度控制装置。SBC系列提供了多种阻值和尺寸选择,满足各种设计需求。

    技术参数


    - 电阻值:系列E24(5%),E12(10%)
    - 电阻公差:±5%,±10%
    - 最大连续电压:√P × R
    - 负载寿命:在70°C下运行1000小时后,ΔR < ±3%
    - 功率额定值:具体数值参见图表“表面温度上升曲线降额曲线”
    - 环境和机械特性
    - 电阻温度系数:200 ppm/°C(低于18Ω时为400 ppm/°C)
    - 耐焊热性:在350°C下焊接2.5秒后,ΔR < 0.2%
    - 电压电阻系数:可忽略不计
    - 工作温度范围:-55°C至+350°C
    - 负载稳定性:在70°C全负载下运行1000小时,ΔR < 5%
    - 长期潮湿热稳定性:在40°C下21天湿度93%,ΔR < 0.2%
    - 存储寿命:每12个月,ΔR < 1%
    - 绝缘电阻:> 10000 MΩ
    - 击穿电压:2000V RMS
    - 引脚材料:钢 – 焊锡涂层
    - 标识:标识符标记、制造商名称、型号、欧姆值和公差

    产品特点和优势


    - 功率高达17瓦特
    - 可熔化风格
    - 垂直或轴向安装
    - 不可燃
    - 特殊溶剂抗性
    - 客户定制变体欢迎
    - 广泛分布

    应用案例和使用建议


    SBC系列高功率电阻适用于多种应用环境,如工业烤箱、油烟机、电源转换器和以晶闸管为基础的速度控制器。根据手册中的应用示例,这些电阻在高温环境下表现出色。建议在设计时充分考虑其耐温性和耐久性,确保最佳性能。

    兼容性和支持


    - 本产品可以与其他电子元件无缝集成。
    - 厂商提供技术支持和维护服务,详情请咨询官方客服。

    常见问题与解决方案


    1. 电阻值变化过大?
    - 检查工作环境温度是否超出了产品的工作温度范围。

    2. 电阻发生异常过热?
    - 确保按照降额曲线正确使用电阻,避免超过最大连续电压。

    3. 接线问题?
    - 确认所有连接牢固且正确无误。

    总结和推荐


    SBC系列高功率电阻凭借其广泛的阻值范围、出色的性能指标和优异的环境适应能力,在工业和商业环境中表现出色。其强大的功率承载能力和高度可靠性使其成为设计师的理想选择。对于需要高稳定性和高可靠性的应用,我们强烈推荐使用SBC系列高功率电阻。

1623722-5参数

参数
电阻值 18Ω
精度 ±5%
额定功率 11W
温度系数 ±400ppm/℃
长*宽*高 50mm(长度)*10mm(高度)
安装方式 通孔安装

1623722-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1623722-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 1623722-5 1623722-5数据手册
