130205

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 黄色圆形端子 绝缘端子, PIDG系列, M6螺栓, 6.35mm内环直径, 最大线规6.6mm²
供应商型号: U-130205
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 130205

130205概述

    # 电子元器件产品技术手册

    产品简介

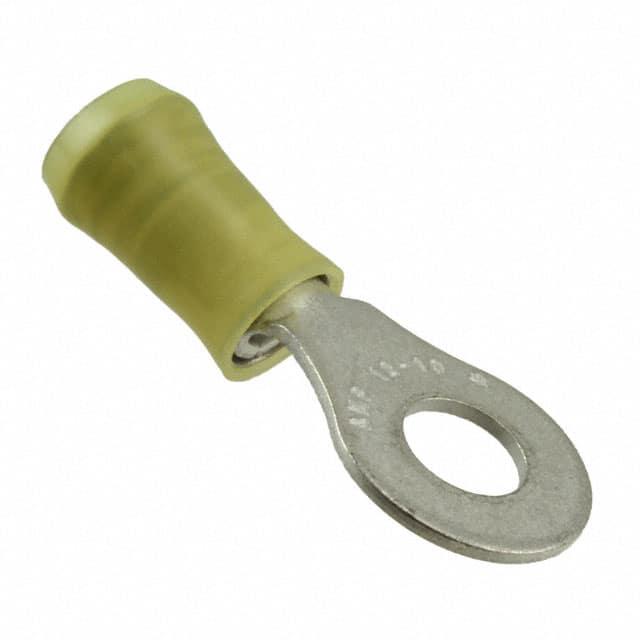

    本产品是一款闭口环形端子,型号为130205。它属于封闭式环舌端子类型,主要用于连接直径为M6的螺栓,适用的导线截面积范围为5180 – 13100 CMA(平方毫米)。该产品广泛应用于汽车制造、电气设备和工业自动化等领域,能够确保高效可靠的电气连接。

    技术参数


    - 产品型号:130205
    - 端子大小:M6螺栓
    - 适用导线规格:12 - 10 AWG(平方毫米)
    - 螺栓直径:6.35 mm (0.25 in)
    - 环舌厚度:0.79 mm (0.031 in)
    - 产品长度:33.8 mm (1.331 in)
    - 绝缘选项:部分绝缘
    - 绝缘直径范围:3.81 – 6.35 mm (0.15 – 0.25 in)
    - 操作温度范围:105 °C (221 °F)
    - 电压等级:300 V
    - 接触材料:铜
    - 端子镀层材料:锡
    - 包装数量:500个
    - 包装方式:散装

    产品特点和优势


    1. 高可靠性:该产品采用封闭式结构设计,有效防止湿气和其他污染物侵入,保证长期稳定可靠的电气连接。
    2. 广泛的兼容性:适用于多种标准螺栓,如M6,使得其在各种应用场景中都能发挥良好性能。
    3. 耐高温性能:能够在高达105°C的环境中正常工作,适用于恶劣的工作环境。
    4. 低卤素含量:符合欧盟RoHS、ELV和REACH规定,满足环保要求。
    5. 易于安装:设计合理的尺寸和绝缘范围使其易于安装和维护,降低安装成本和时间。

    应用案例和使用建议


    应用案例
    该产品广泛应用于汽车制造中的电池连接、电气控制柜内部布线、自动化设备电源接线等场合。例如,在新能源汽车电池组的连接中,该端子可以提供安全可靠的连接,保障电力系统的稳定运行。
    使用建议
    1. 正确选择导线规格:确保所选导线规格与产品的适用范围一致,避免因导线过细或过粗导致的接触不良或短路风险。
    2. 注意绝缘处理:虽然产品本身具有部分绝缘功能,但在安装过程中仍需注意外部绝缘层的完好性,以防止短路风险。
    3. 避免过度加热:在焊接过程中,应注意焊接温度,避免因过度加热对端子造成损坏。

    兼容性和支持


    该产品具有广泛的兼容性,适用于不同标准的螺栓,可与多种标准电气设备无缝对接。厂商提供了详尽的技术支持文档,用户可以通过电话(+1 800 522 6752)或官网获取更多技术支持和维护信息。

    常见问题与解决方案


    1. 问题:安装后出现接触不良。
    - 解决方案:检查导线是否正确压接,并确认螺栓和端子表面清洁无污物。
    2. 问题:在高温环境下使用时发现电气性能下降。
    - 解决方案:检查产品是否符合105°C的操作温度要求,并确保安装环境符合该条件。
    3. 问题:端子镀层出现腐蚀现象。
    - 解决方案:更换新端子,并定期检查端子及导线连接处是否有腐蚀迹象,及时更换有腐蚀风险的部件。

    总结和推荐


    综上所述,130205型号的封闭式环舌端子凭借其出色的可靠性和广泛的应用范围,非常适合用于需要高质量电气连接的场合。其优异的机械性能、高温稳定性和环保特性使其在市场上具有较强的竞争力。强烈推荐在涉及电池连接、电气设备和自动化设备的场景中使用该产品。

130205参数

参数
长*宽*高 33.8mm*13.49mm*990μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

130205厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

130205数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 130205 130205数据手册

130205封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.8162 ¥ 6.9377
400+ $ 0.6901 ¥ 5.8659
850+ $ 0.6528 ¥ 5.5488
1000+ $ 0.5916 ¥ 5.0286
10000+ $ 0.5712 ¥ 4.8552
25000+ $ 0.51 ¥ 4.335
100000+ $ 0.4692 ¥ 3.9882
库存: 4173
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1040.65
