2170808-6

产品分类:
厂牌: TE CONNECTIVITY
产品描述: Connector Accessories Cage/Heat Sink Assembly Right Angle Nickel Silver Alloy Box/Tray
供应商型号: N-2170808-6
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY  2170808-6

2170808-6概述

    电子元器件产品技术手册

    产品简介

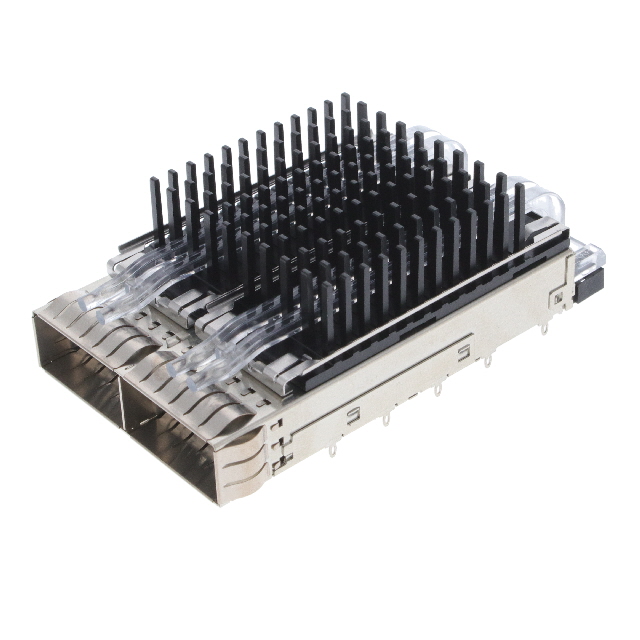

    本技术手册详细介绍了一款高性能的电子元器件——QSFP28/56信号笼式装配组件(Cage Assembly)。该产品适用于高速数据传输应用,尤其在服务器、数据中心和通信网络等领域中广泛使用。其独特的设计使其成为处理高速数据传输的理想选择,适用于信号传输的各种应用场景。

    技术参数


    - 产品型号: QSFP28/56 Cage Assembly
    - 数据传输速率(最大): 28 Gb/s
    - 操作温度范围: -40°C 至 85°C(-40°F 至 185°F)
    - 端口数量: 2个
    - 接触面积电镀材料: 锡(Tin)
    - 接触终止长度: 2.05 mm
    - 终止方法: 通孔-压接
    - 笼体材料: 镍银(Nickel Silver)
    - 安装尺寸: PCB 厚度推荐值为 1.57 mm
    - 热沉高度: 13.5 mm (0.531 in)
    - 热沉样式: 插针(Pin)
    - 热沉表面处理: 阳极黑化(Anodized Black)
    - 包含配件: 散热片、光管(Yes)
    - 符合标准: UL 94V-0、REACH、RoHS、ELV
    - 兼容电缆型号:
    - QSFP56至QSFP56电缆组件
    - QSFP28至QSFP28电缆组件
    - QSFP28至SFP+电缆组件

    产品特点和优势


    1. 高速数据传输: 最大支持28 Gb/s的数据传输速率,适合需要高带宽的应用。
    2. 宽温区支持: 操作温度范围覆盖从-40°C到85°C,适用于极端环境。
    3. 坚固耐用: 采用镍银材料制作,能够提供长期可靠的机械性能。
    4. 散热优秀: 配备阳极黑化散热片,有效提高散热效率。
    5. 高兼容性: 适用于多种高速连接器和电缆组件,可轻松集成到现有系统中。
    6. 环保合规: 符合多项国际环保标准,如RoHS、REACH和ELV,确保产品在环保方面达到严格要求。

    应用案例和使用建议


    - 应用案例: 该组件被广泛应用于高性能服务器和数据中心中,以实现快速且稳定的信号传输。
    - 使用建议:
    - 确保正确安装散热片,以保证在高温环境下正常工作。
    - 仔细检查电缆的电气特性和规格,确保与组件兼容。
    - 定期进行清洁和维护,以延长使用寿命。

    兼容性和支持


    - 兼容性: 该组件可以与多种高速连接器和电缆组件兼容,如QSFP28至SFP+电缆组件、QSFP56至QSFP56电缆组件等。
    - 支持: 如需技术支持,请拨打 +1 800 522 6752 联系客服。

    常见问题与解决方案


    - 问题1: 组件在高温下出现过热现象。
    - 解决方案: 确认散热片已正确安装并适当散热。
    - 问题2: 数据传输过程中出现丢包现象。
    - 解决方案: 检查所有连接点,确保接触良好;确认电缆规格与组件匹配。
    - 问题3: 设备无法启动。
    - 解决方案: 检查电源供应及所有连接线路是否正确安装。

    总结和推荐


    综上所述,QSFP28/56信号笼式装配组件是一款专为高速数据传输设计的高质量产品。其优异的技术性能和广泛的应用场景使其在市场上具有较强的竞争力。鉴于其出色的可靠性和广泛的应用范围,我们强烈推荐此产品用于各种高速数据传输需求的应用场景。如果您有任何疑问或需要更多技术支持,请随时联系我们的客服团队。

2170808-6参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2170808-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2170808-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 2170808-6 2170808-6数据手册

2170808-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 21.2954 ¥ 181.0109
13+ $ 20.3013 ¥ 172.5611
25+ $ 19.7268 ¥ 167.6778
45+ $ 18.972 ¥ 161.262
库存: 45
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 905.05
