7-52935-1

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 长弹簧叉形舌片端子
供应商型号: A136589-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 端子 - 铲形端子 7-52935-1

7-52935-1概述


    产品简介

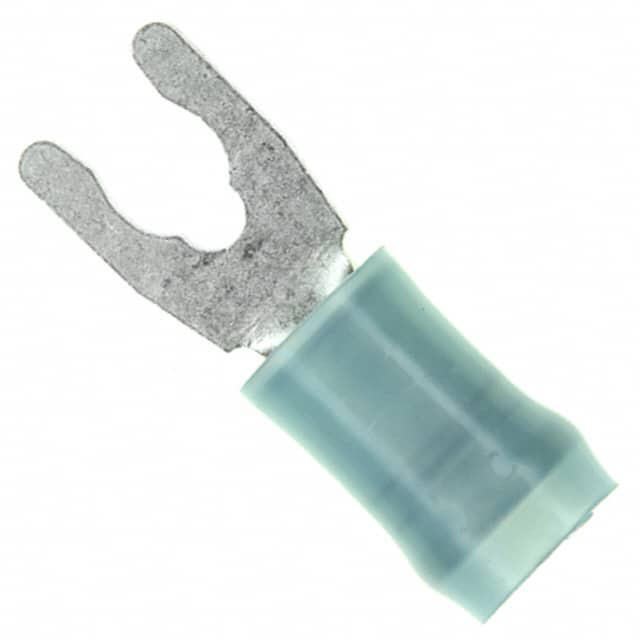

    Spring Spade Terminal 7-52935-1
    Spring Spade Terminal 7-52935-1 是一种用于电线连接的终端设备,主要适用于 16 至 14 AWG(美国线规)的电线。其独特的弹簧夹设计使得安装简便且稳定,适合广泛应用在工业、汽车、航空航天和其他需要高可靠性的电气系统中。该终端配备了一种部分绝缘设计,有助于提高电线与连接点之间的机械强度和电气性能。

    技术参数


    - 尺寸与形状:
    - 接线柱直径:3.56 毫米(0.14 英寸)
    - 线径范围:16-14 AWG(美国线规)
    - 接线厚度:0.79 毫米(0.031 英寸)
    - 整体长度:20.3 毫米(0.799 英寸)
    - 材料与镀层:
    - 终端电镀材料:锡
    - 接线柱型号:#6 或 M3.5
    - 电气特性:
    - 额定电压:300 伏特
    - 绝缘:
    - 部分绝缘设计
    - 操作条件:
    - 工作温度范围:105 摄氏度(221 华氏度)

    产品特点和优势


    Spring Spade Terminal 7-52935-1 的主要特点是其坚固的弹簧夹设计和部分绝缘特性。这些特点使其能够在恶劣的工作环境下提供可靠的电气连接。与其他类似产品相比,它的操作温度范围较宽,能够满足更广泛的应用需求。此外,该终端符合多项环保标准,包括欧盟 RoHS 和 ELV 指令,确保其在环境保护方面的合规性。

    应用案例和使用建议


    Spring Spade Terminal 7-52935-1 可应用于多种工业和电气系统中。例如,在汽车制造过程中,它可用于发动机控制单元(ECU)和传感器的接线;在航空航天领域,它可以用于各种仪表和设备的连接。为了确保最佳效果,建议在安装前仔细检查接线柱直径和绝缘直径范围,确保符合实际需求。

    兼容性和支持


    - 兼容性:该终端可与铜基材的电线一起使用,且与镀锡材料兼容。
    - 包装信息:每个包装包含 100 个终端,以散装形式提供。

    常见问题与解决方案


    1. 问题:终端连接不稳定
    - 解决方案:确保接线柱直径与终端匹配,同时检查电线的剥线长度是否适当。

    2. 问题:电气性能不达标
    - 解决方案:检查终端是否正确安装,并确认其工作温度范围内无异常现象。

    总结和推荐


    Spring Spade Terminal 7-52935-1 在可靠性、耐用性和电气性能方面表现出色,适合多种复杂应用环境。其符合多项环保标准,也提供了广泛的兼容性和良好的技术支持。总体而言,该产品是一款值得推荐的高质量终端设备,特别适合那些需要高可靠性连接的场合。

7-52935-1参数

参数
长*宽*高 20.3mm*6.35mm*6.35mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

7-52935-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-52935-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 7-52935-1 7-52935-1数据手册

7-52935-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.311 ¥ 11.078
10+ $ 1.1167 ¥ 9.4357
25+ $ 0.9832 ¥ 8.3083
50+ $ 0.9364 ¥ 7.9122
100+ $ 0.8585 ¥ 7.1847
300+ $ 0.7944 ¥ 6.648
500+ $ 0.7662 ¥ 6.4124
1000+ $ 0.7297 ¥ 6.1063
2500+ $ 0.684 ¥ 5.7239
库存: 637
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.07
