5-104071-2

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 焊盘 5pin 1A 金 黑色 通孔安装
供应商型号: 3218042
供应商: 海外现货
标准整包数: 1

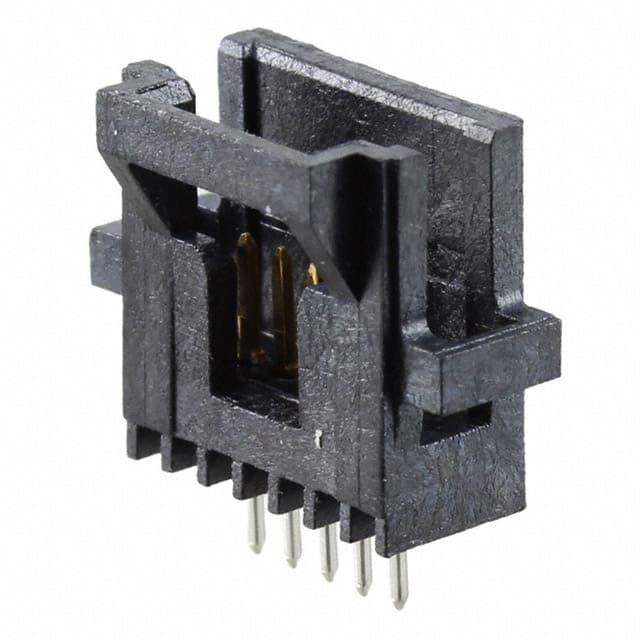

TE CONNECTIVITY 圆形连接器 5-104071-2

5-104071-2概述

    # AMPMODU System 50 PCB Mount Header 技术手册

    产品简介


    AMPMODU System 50 系列的 PCB Mount Header 是一款专为板对板连接设计的垂直安装插头。该产品具有5个位置,1.27毫米(0.05英寸)的中心线间距,具备完全包裹的设计,适用于金锡合金镀层,支持通孔焊接安装方式。本产品广泛应用于计算机、通讯设备及消费电子等领域。

    技术参数


    - 产品型号: 5-104071-2
    - 连接器系统: 板对板
    - 垂直安装: 支持
    - 位置数量: 5
    - 中心线间距: 1.27毫米(0.05英寸)
    - 接插件类型: 全包裹型
    - 镀层材料: 金(金锡合金)
    - 安装方式: 通孔焊接
    - 接触负载条件: 完全加载
    - 工作电压: 30伏交流电
    - 绝缘电阻: 5000兆欧
    - 耐压强度: 500伏交流电
    - 操作温度范围: -65至105摄氏度(-85至221华氏度)
    - 焊锡工艺能力: 适用于260摄氏度波峰焊接

    产品特点和优势


    - 高可靠性: 全包裹设计提高了连接器的稳定性和抗干扰能力,尤其适合恶劣环境下的应用。
    - 高性能: 良好的电气性能和机械性能使其能够胜任多种复杂的信号传输任务。
    - 安全性: 符合欧盟RoHS指令、ELV指令以及REACH标准,保证了产品的环保性和安全性。
    - 易于安装: 通孔焊接安装方式使得装配过程简单快捷,适用于各种电子制造流程。

    应用案例和使用建议


    - 应用案例: 此插头广泛应用于计算机主板、路由器等通信设备中,也适用于各种需要板对板信号传输的消费电子产品。
    - 使用建议: 在使用时,应注意确保PCB的厚度符合推荐值(1.57毫米/0.062英寸),以确保良好的接触和稳定性。同时,注意按照正确的焊接工艺进行安装,以避免焊接过程中造成的损坏。

    兼容性和支持


    - 兼容性: 与AMP MODU系统的其他部件兼容,如相应的插座和电缆。
    - 支持: 客户可以拨打 +1 800 522 6752 获取技术支持。制造商提供详细的文档和绘图文件下载链接,方便客户查阅和使用。

    常见问题与解决方案


    - 问题1: 焊接时接触不良。
    - 解决方案: 确保焊接前PCB平整无损,焊接温度和时间控制得当。
    - 问题2: 插拔次数过多导致接触不良。
    - 解决方案: 选择质量更好的插座匹配使用,减少因接触不良引起的磨损。
    - 问题3: 环境温度过高影响使用寿命。
    - 解决方案: 使用过程中注意散热,尽量避免在极端环境下使用。

    总结和推荐


    总体而言,AMPMODU System 50 PCB Mount Header 是一款可靠且高效的电子元件,尤其适合在复杂环境下工作的应用场景。其坚固耐用的设计和优良的电气性能使其在市场上具有很强的竞争力。我们强烈推荐此产品用于需要高可靠性连接的各类电子产品中。

5-104071-2参数

参数
外壳材料 -
针脚数 5pin
触头镀层 - 配接
类型 Header,Latch Holder
颜色 黑色
端接 焊盘
额定电流 1A
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

5-104071-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-104071-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 5-104071-2 5-104071-2数据手册

5-104071-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
