CRGH0603F2K55

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 2.55KΩ ±1% ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: Q-CRGH0603F2K55
供应商: 期货订购
标准整包数: 10000

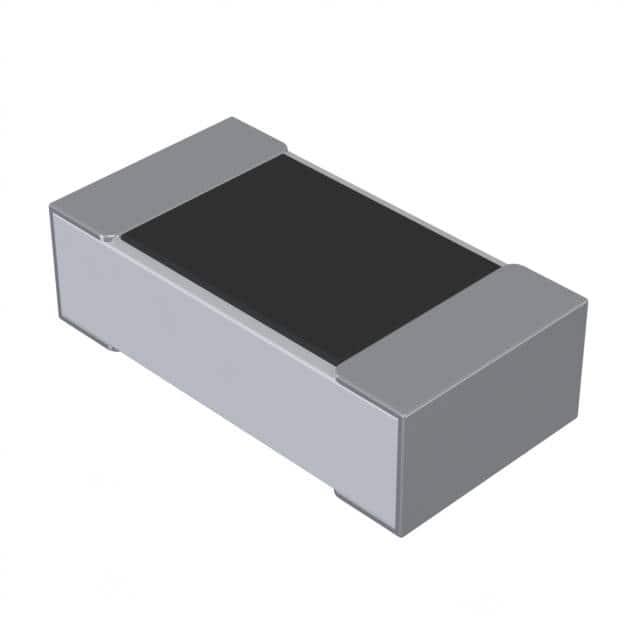

TE CONNECTIVITY 网络阵列电阻 CRGH0603F2K55

CRGH0603F2K55概述

    高功率厚膜芯片电阻

    产品简介


    高功率厚膜芯片电阻(High Power Thick Film Chip Resistors)是一种具有高功率密度特性的电阻元件,特别适用于工业和通用电子设备中。其典型特征是具有广泛的阻值范围(从1Ω到10MΩ),并且提供了七种不同的封装尺寸。这些电阻的终端采用镀镍后再镀锡的表面处理方式,确保了出色的导电性能和耐久性。这款型号为CRGH系列的电阻在制造过程中采用了屏幕印刷和激光切割技术,以保证高精度和一致性。

    技术参数


    - 尺寸:0402, 0603, 0805, 1206, 1210, 2010, 2512
    - 功率等级:在70°C下分别为0.1W、0.2W、0.33W、0.5W、0.75W、1W、2W
    - 阻值范围:从1Ω到10MΩ
    - 容差:±1% 和 ±5%
    - 最大工作电压:50V 至 250V不等
    - 最大过载电压:100V 至 500V 不等
    - 介电强度:从100V到500V不等
    - 工作温度范围:-55°C 至 155°C

    产品特点和优势


    1. 高功率密度:相对于体积而言,具备更高的功率承受能力。
    2. 广泛适用性:适用于多种工业和通用电子设备。
    3. 高精度:通过激光切割实现高精度阻值控制。
    4. 优异的环境适应性:能够在极端温度条件下保持稳定的工作状态。
    5. 良好的热稳定性:能够承受高功率下的温升而不影响性能。

    应用案例和使用建议


    - 应用案例:常见的应用场景包括电源管理、信号调理电路、开关电源、LED驱动电路等。
    - 使用建议:在设计电路时,应考虑散热问题,确保电阻不会因长时间工作而过热。此外,在高温环境下使用时,应根据手册中提供的公式计算额定电压,确保安全可靠。

    兼容性和支持


    这些电阻与多种电子元器件和设备兼容,具体可以参考制造商的技术文档。制造商提供技术支持和维护服务,可通过官网或客服电话获取帮助。

    常见问题与解决方案


    - 问题1:电阻在长时间负载下出现漂移。
    - 解决方案:检查负载电流是否超出额定范围,适当降额使用或改善散热条件。
    - 问题2:安装过程中发现电阻焊接不良。
    - 解决方案:检查焊接工艺,确保焊点质量良好且电阻正确安装。

    总结和推荐


    这款高功率厚膜芯片电阻凭借其高功率密度、高精度和宽泛的工作温度范围,成为许多工业和通用电子设备的理想选择。虽然初始成本可能略高于普通电阻,但其卓越的性能和长期可靠性使其成为物有所值的选择。总体来说,我们强烈推荐此款电阻用于需要高可靠性和高性能的应用场景中。

CRGH0603F2K55参数

参数
电阻值 2.55KΩ
电阻个数 -
精度 ±1%
温度系数 ±100ppm/℃
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRGH0603F2K55厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CRGH0603F2K55数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY CRGH0603F2K55 CRGH0603F2K55数据手册

CRGH0603F2K55封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0103 ¥ 0.0841
20000+ $ 0.0086 ¥ 0.0707
200000+ $ 0.0083 ¥ 0.0677
400000+ $ 0.0079 ¥ 0.0646
1000000+ $ 0.0071 ¥ 0.0584
库存: 1000000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 841
