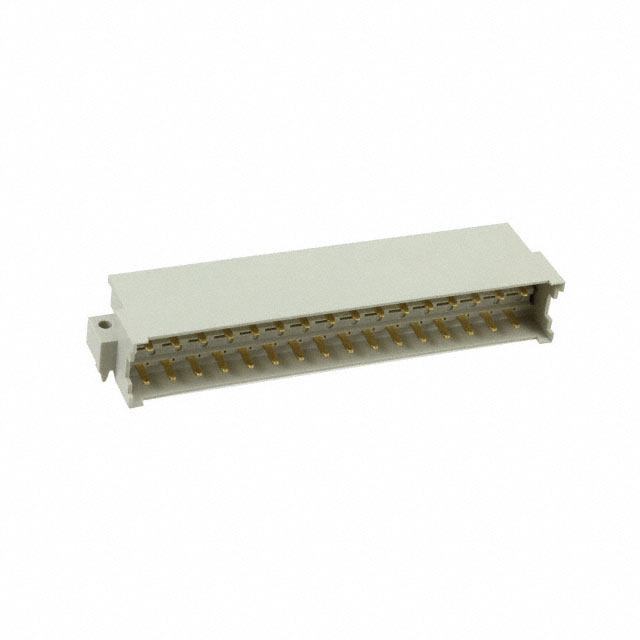

2-164306-4

产品分类: 背板连接器 - DIN 41612
厂牌: TE CONNECTIVITY
产品描述: Conn DIN 41612 PL 32 POS 5.08mm Solder RA Thru-Hole Tray
供应商型号: A124343-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 背板连接器 - DIN 41612 2-164306-4

2-164306-4概述

    # 32P.IEC-F Male Connector:产品技术手册及指南

    1. 产品简介


    基本介绍
    产品类型: 32P.IEC-F Male Connector(32P.IEC-F公连接器)
    主要功能: 作为Eurocard连接器,主要用于板对板(Board-to-Board)连接系统中,可以可靠地连接两块印刷电路板。
    应用领域:
    - 工业自动化
    - 通信设备
    - 测试与测量仪器
    - 医疗设备
    - 服务器和网络设备

    2. 技术参数


    技术规格:
    - 中心线间距(Pitch):5.08 mm (.2 in)
    - 位置数:32
    - 端子尾长:2.9 mm (.114 in)
    性能参数:
    - 额定电流:5.5 A
    - 焊接方式:通孔焊接(Through Hole Soldering)
    - 终端材质:黄铜
    - 接触面积电镀材料:金,厚度0.76 µm
    电气特性:
    - 终端电镀材料:锡铅合金
    - 插拔寿命:未指定
    工作环境:
    - 操作温度范围:-55°C 至 125°C(-67°F 至 257°F)
    - 防火等级:UL 94V-0

    3. 产品特点和优势


    - 高可靠性:通过严格的质量控制和测试,确保长期稳定运行。
    - 广泛兼容性:适用于多种行业标准,如UL和REACH。
    - 环境适应性强:可在极端环境下稳定工作,温度范围广。
    - 易于安装和维护:插拔式设计,方便安装和更换。

    4. 应用案例和使用建议


    应用场景示例:
    - 工业自动化设备中的传感器模块与控制模块之间的连接。
    - 医疗设备中不同功能模块间的信号传输。
    使用建议:
    - 在高振动环境中使用时,建议额外固定连接器以防止松动。
    - 使用高温焊接工艺(波峰焊可达265°C)确保可靠连接。
    - 注意保持良好的接地和屏蔽,避免电磁干扰影响。

    5. 兼容性和支持


    - 兼容性: 与多种Eurocard背板连接器兼容,适合于各种工业设备。
    - 支持与维护:
    - 客户服务热线:+1 800 522 6752
    - 产品页面:[访问TE网站](https://www.te.com/)

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器频繁松动 | 检查安装是否稳固,尝试增加防松措施。 |
    | 接触不良 | 清洁接触面并重新焊接。 |
    | 焊接时出现虚焊 | 使用适当的焊接工艺和焊料,确保焊点饱满。 |

    7. 总结和推荐


    总体评价
    32P.IEC-F Male Connector凭借其出色的电气性能和广泛的适用性,非常适合用于工业自动化、医疗设备等领域。其坚固的设计和广泛的温度适应性使得它在严苛环境中表现优异。
    是否推荐
    强烈推荐。这款连接器具备出色的性能和可靠性,能有效提升系统的稳定性和效率。对于需要高可靠性的应用场景,选择此款连接器将是一个明智的选择。

2-164306-4参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2-164306-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-164306-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - DIN 41612 TE CONNECTIVITY 2-164306-4 2-164306-4数据手册

2-164306-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
