1776309-2

产品分类: 接线座- 隔板块
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-1776309-2
供应商: 云汉优选
标准整包数: 1

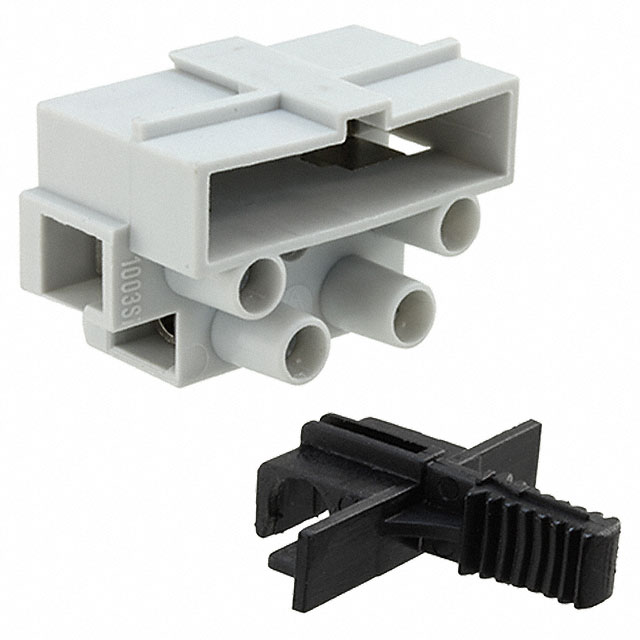

TE CONNECTIVITY 接线座- 隔板块 1776309-2

1776309-2概述

    Europa Terminal Blocks

    产品简介


    Europa Terminal Blocks 是一种用于连接电线的终端块,适用于多种应用场合。这些终端块具有模组化设计,提供多种型号以适应不同的电流和电压需求。它们广泛应用于电机控制、电源供应、电信、阀门执行器、浴缸控制器以及照明等领域。主要产品线包括TSB230系列、TSB500系列、TSB500SK系列、500Si系列、503Si系列、TSB1000系列、TSB1500系列以及TSB2000系列。

    技术参数


    - TSB230系列(8mm[.315"]间距):
    - 最大电流:30A
    - 工作电压:250V
    - 导线范围:12-26 AWG
    - 绝缘耐压:3000V
    - 连续工作温度:-35°C至+100°C
    - TSB500系列(10mm[.394"]间距):
    - 最大电流:30A
    - 工作电压:250V
    - 导线范围:10-22 AWG
    - 绝缘耐压:3500V
    - 连续工作温度:-35°C至+100°C
    - TSB500SK系列(10mm[.394"]间距,加长型):
    - 最大电流:30A
    - 工作电压:250V
    - 导线范围:10-22 AWG
    - 绝缘耐压:3500V
    - 连续工作温度:-35°C至+100°C
    - 500Si系列(10mm[.394"]间距,熔断块):
    - 最大电流:30A
    - 工作电压:250V
    - 导线范围:10-22 AWG
    - 绝缘耐压:3500V
    - 连续工作温度:-35°C至+100°C
    - TSB1000系列(12mm[.472"]间距):
    - 最大电流:40A
    - 工作电压:250V
    - 导线范围:10-22 AWG
    - 绝缘耐压:3500V
    - 连续工作温度:-35°C至+100°C
    - TSB1500系列(13.5mm[.531"]间距):
    - 最大电流:40A
    - 工作电压:300V
    - 导线范围:8-18 AWG
    - 绝缘耐压:3500V
    - 连续工作温度:-35°C至+100°C
    - TSB2000系列(14.5mm[.571"]间距):
    - 最大电流:65A
    - 工作电压:600V
    - 导线范围:6-14 AWG
    - 绝缘耐压:3500V
    - 连续工作温度:-50°C至+160°C

    产品特点和优势


    Europa Terminal Blocks 具备多种独特功能和优势:
    - 高电流和高电压:不同型号的终端块能承受最高达600V和65A的电流,确保在高压环境下的可靠性。
    - 广泛的导线范围:可支持从#6到#26 AWG的导线,满足不同应用场景的需求。
    - 模组化设计:可以裁剪成更小的部分而不影响电气特性,也可以订购预成型长度的产品。
    - 防火性能:标准配置为UL94V-2,高温度版本达到UL94V-0,提高安全性。
    - 高密度电路:多个型号提供每英尺21到38个电路,增加空间利用率。
    - “死前端”结构:螺丝和管状接触器均嵌入外壳内,避免短路风险并提升安全。
    - 耐久性:所有螺丝均采用镀锌镀铬钢,耐腐蚀。

    应用案例和使用建议


    Europa Terminal Blocks 在以下应用场景中表现优异:
    - 电机控制:在高压电机控制系统中,TSB2000系列能够承载高达65A的电流,满足高功率需求。
    - 电源供应:TSB1000系列和TSB1500系列适合用于电源供应系统,为稳定供电提供可靠保障。
    - 通信设备:在电信设备中,如路由器和交换机,TSB500系列因其高电压耐受性和紧凑的设计而广受欢迎。
    使用建议:
    - 确保选用正确的导线范围,以免因导线不匹配导致连接不可靠或故障。
    - 选择合适的安装位置,确保终端块周围的环境温度符合工作温度范围。

    兼容性和支持


    Europa Terminal Blocks 可与各种设备和电子元器件兼容,支持模块化安装。公司提供全面的技术支持和售后服务,确保客户能够顺利使用和维护产品。

    常见问题与解决方案


    - 问题1:导线松动怎么办?
    解决方法:检查并重新紧固螺丝,确保螺丝的扭矩符合推荐值。

    - 问题2:导线不能顺利插入管状接头怎么办?
    解决方法:确认导线的截面积是否在规定的范围内,并使用适当的工具剥离导线绝缘层。

    - 问题3:如何更换终端块?
    解决方法:首先断开电源,然后使用适当工具拆卸旧的终端块,安装新的终端块并确保所有连接都牢固。

    总结和推荐


    综上所述,Europa Terminal Blocks 集高性能、安全性和灵活性于一身,是各类电子设备和系统的理想选择。对于需要高电流和高电压支持的应用场景,强烈推荐使用这些产品。无论是工业设备还是商业系统,Europa Terminal Blocks 都能提供卓越的性能和可靠的解决方案。

1776309-2参数

参数
长*宽*高 24mm(长度)*39mm(高度)
安装方式 导线安装
零件状态 停产
包装方式 散装

1776309-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1776309-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 隔板块 TE CONNECTIVITY 1776309-2 1776309-2数据手册

1776309-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
