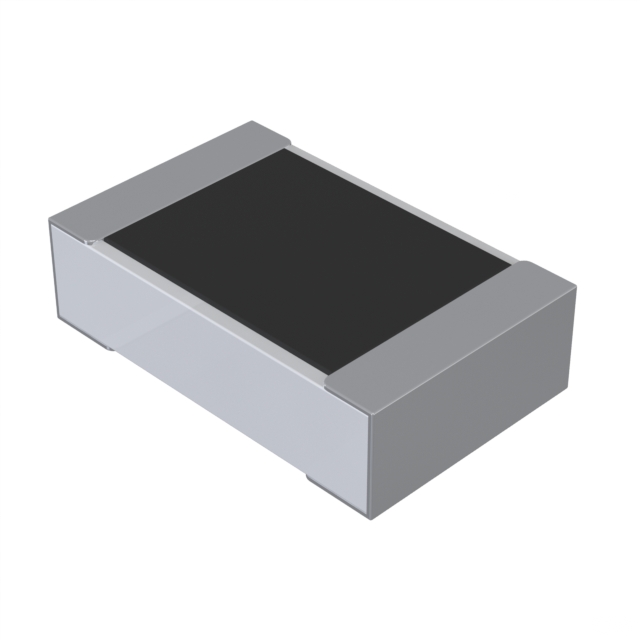

RN73C2A2K32BTDF

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 2.32KΩ ±0.1% ±10ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: 1140844
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 网络阵列电阻 RN73C2A2K32BTDF

RN73C2A2K32BTDF概述

    Thin Film Precision Resistors 技术手册

    1. 产品简介


    Thin Film Precision Resistors 是一款高精度芯片电阻,适用于通信、工业控制、仪器仪表和医疗设备等多个领域。这些电阻采用薄膜(镍铬合金)制造,终端镀层为100%纯锡。其核心特点在于卓越的温度系数(TCR),可在非常宽泛的工作温度范围内保持稳定性能。

    2. 技术参数


    | 规格 | 0402 | 0603 | 0805 | 1206 | 1210 | 2010 | 2512 |

    | 尺寸(毫米) | 1.00×0.50×0.30 | 1.55×0.80×0.45 | 2.00×1.25×0.55 | 3.05×1.55×0.55 | 3.10×2.40×0.55 | 4.90×2.40×0.55 | 6.30×3.10×0.55 |
    | 额定功率(@ 70°C) | 0.063W | 0.063W | 0.100W | 0.125W | 0.125W | 0.250W | 0.500W |
    | 最小阻值(Ω) | 49.9Ω | 49.9Ω | 24.9Ω | 24.9Ω | 24.9Ω | 24.9Ω | 24.9Ω |
    | 最大阻值(Ω) | 200KΩ | 100KΩ | 150KΩ | 150KΩ | 300KΩ | 300KΩ | 300KΩ |
    | 允许误差(%) | 0.01%-0.1% | 0.01%-0.1% | 0.01%-0.1% | 0.01%-0.1% | 0.01%-0.1% | 0.01%-0.1% | 0.01%-0.1% |
    | 温度系数(PPM/°C) | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 | 5/10 |
    | 最大工作电压(V) | 25/50 | 50/100 | 100/150 | 100/150 | 150/150 | 150/150 | 150/150 |
    | 最大过载电压(V) | 50/100 | 100/200 | 200/300 | 200/300 | 300/300 | 300/300 | 300/300 |

    3. 产品特点和优势


    - 高精度:温度系数TCR可低至5ppm/°C,阻值容差低至0.01%,确保在各种条件下的精确测量。
    - 优异的热稳定性:工作温度范围宽广,从-55°C到+155°C,适合极端环境应用。
    - 可靠性:通过多种严苛环境测试,如湿热、高温暴露、热冲击等。
    - 设计灵活:提供多种尺寸和封装选择,满足不同应用需求。

    4. 应用案例和使用建议


    - 通信设备:用于信号处理、电源管理等,需要极高的精度和稳定性。
    - 工业控制:适用于自动化生产线上的精密控制,保证长期运行的可靠性和一致性。
    - 仪器仪表:适用于医疗、科研等领域的高精度测量设备。
    - 建议:为了确保最佳性能,在焊接过程中,应根据具体尺寸调整焊盘宽度。例如,对于0402尺寸的电阻,焊盘宽度应小于或等于电阻宽度的0.7至0.8倍。

    5. 兼容性和支持


    这些电阻与常见的PCB制造工艺完全兼容。TE Connectivity 提供详细的电烙铁焊接曲线指导,以确保正确安装。如果在使用过程中遇到问题,可以通过网站(www.te.com/help)联系客服,获取技术支持和帮助。

    6. 常见问题与解决方案


    - 问题:电阻在高温环境下发生故障。
    - 解决方案:检查电路板是否有热集中现象,必要时增加散热措施或更换更高级别的电阻。
    - 问题:焊接过程中出现脱焊。
    - 解决方案:确认焊接参数符合制造商推荐的标准,适当调整焊料量和焊接温度。

    7. 总结和推荐


    综上所述,Thin Film Precision Resistors 以其卓越的性能和广泛的适用范围,成为众多高端应用的理想选择。我们强烈推荐这些电阻用于需要极高精度和稳定性的场合。通过全面的技术支持和详尽的产品文档,TE Connectivity 确保了用户的顺利使用和长期维护。

RN73C2A2K32BTDF参数

参数
电阻值 2.32KΩ
电阻个数 -
精度 ±0.1%
温度系数 ±10ppm/℃
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
单个电阻功率 -
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RN73C2A2K32BTDF厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RN73C2A2K32BTDF数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY RN73C2A2K32BTDF RN73C2A2K32BTDF数据手册

RN73C2A2K32BTDF封装设计

查看详情并下载
Symbol
Footprint
3D Model
