794956-4

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 带印记 压接 760nm 金 18-22 AWG 压入式 14.55mm(长度)*3.7mm(高度)
供应商型号: N-794956-4
供应商: 云汉优选
标准整包数: 3500

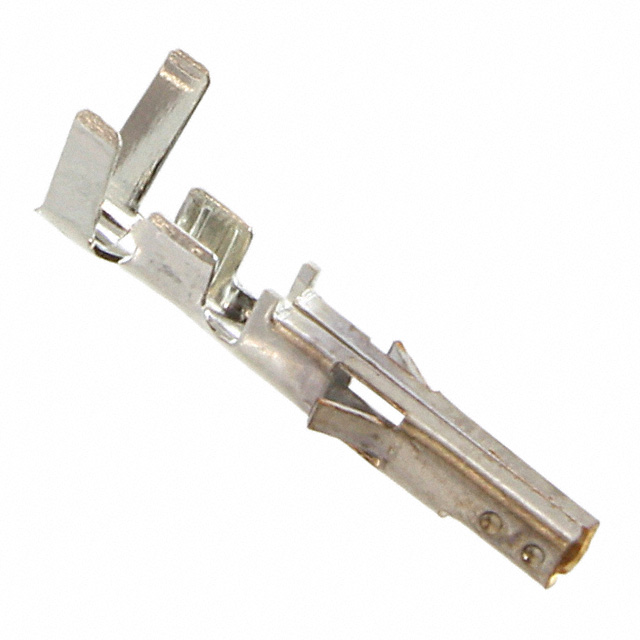

TE CONNECTIVITY 矩形连接器 - 触头 794956-4

794956-4概述


    产品简介


    产品类型:插座接触件
    主要功能:用于连接电线和电缆,提供稳定可靠的电气连接
    应用领域:广泛应用于电力系统、工业自动化、通信设备等领域

    技术参数


    - 额定电压:600 VAC
    - 导线尺寸:22 - 18 AWG,0.3 - 0.82 mm²
    - 接线方式:压接
    - 基材材料:磷青铜(Phosphor Bronze)
    - 接触件形状:单束型
    - 接触方向:直式
    - 接触面积镀层材料厚度:金镀层厚度0.76 µm[30 µin]
    - 绝缘直径范围:1.5 - 3.1 mm [0.059 - 0.122 in]
    - 工作温度范围:-40°C 至 105°C [-40°F 至 221°F]
    - 额定电流:最大9A
    - 认证标准:CSA、UL
    - 包装数量:3500个
    - 包装方式:盘式

    产品特点和优势


    - 高可靠性:采用磷青铜材料和金镀层,确保长期稳定运行。
    - 宽工作温度范围:-40°C 至 105°C,适应各种恶劣环境。
    - 高电气性能:额定电压600 VAC,支持多种导线尺寸。
    - 便于安装:通过压接方式实现可靠连接,简化装配过程。

    应用案例和使用建议


    应用案例:此插座接触件常用于高压配电系统、电机控制电路、工业自动化设备等领域。例如,在电力系统中,它可作为关键连接部件,确保电力传输的稳定性。
    使用建议:
    1. 在选择电线时,应确保其截面积符合接触件的要求(22 - 18 AWG)。
    2. 在进行压接操作前,确认电线绝缘部分已被正确去除,以保证良好的电接触。
    3. 安装时应确保接触件稳固地安装在对应的连接器中,避免松动导致的接触不良。

    兼容性和支持


    - 兼容性:此产品兼容多种标准,如CSA、UL等认证机构的标准要求。
    - 技术支持:如需技术支持,可拨打 +1 800 522 6752 联系厂商。

    常见问题与解决方案


    1. 问题:压接后接触电阻异常高。
    - 解决方案:检查压接工具的压力设置,确保压接力度达到标准要求;重新进行压接操作。
    2. 问题:接触件出现腐蚀现象。
    - 解决方案:保持接触件及其连接部位干燥清洁,避免暴露在潮湿环境中。
    3. 问题:无法将接触件牢固固定在连接器内。
    - 解决方案:检查接触件与连接器接口是否匹配,确保安装到位并紧固。

    总结和推荐


    综合评估:这款插座接触件凭借其高可靠性、宽工作温度范围及简便的安装方式,在多个领域表现出色。其适用于多种应用场景,具有显著的竞争优势。
    推荐结论:强烈推荐在高压配电系统、工业自动化设备及通信设备中使用这款产品,它能够有效提升系统的整体性能和稳定性。

794956-4参数

参数
触头镀层
触头端接 压接
触头镀层厚度 760nm
类型 带印记
线规 18-22 AWG
长*宽*高 14.55mm(长度)*3.7mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

794956-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

794956-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 794956-4 794956-4数据手册

794956-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3500+ $ 0.2586 ¥ 2.1984
7000+ $ 0.239 ¥ 2.0312
10500+ $ 0.2264 ¥ 1.9247
101500+ $ 0.2071 ¥ 1.76
500500+ $ 0.1877 ¥ 1.5953
库存: 3500
起订量: 3500 增量: 3500
交货地:
最小起订量为:3500
合计: ¥ 7694.4
