962936-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 功率 压接 1μm 锡 10-11 AWG 压入式
供应商型号: 3394439
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 962936-1

962936-1概述

    高质量文章:电子元器件产品技术手册解析

    产品简介

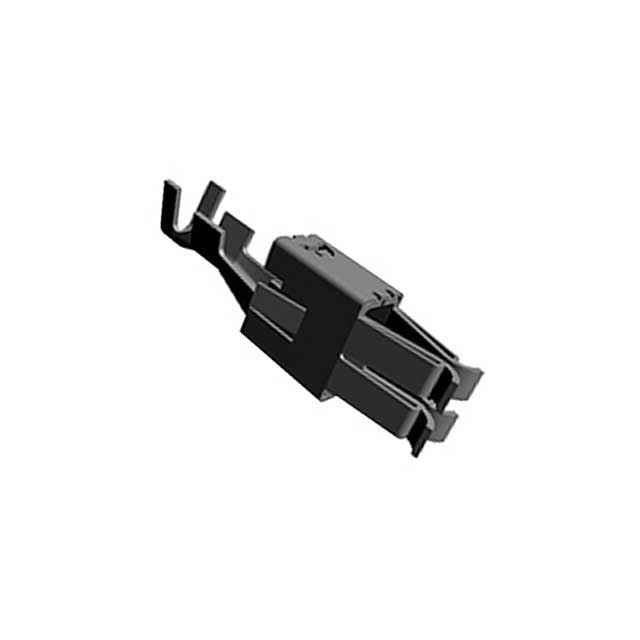

    本文将详细介绍型号为962936-1的接插件(Receptacle)的技术参数、产品特点、应用案例、兼容性及支持等内容。这款接插件适用于汽车终端应用,是Maxi Power Timer系列的一部分,主要功能是连接和传输高电流。该产品广泛应用于汽车及其他需要高电流传输的工业环境中。

    技术参数


    - 线径范围:11至9 AWG
    - 额定电流:41至100安培(高功率)
    - 接合端宽度:9.5毫米(0.374英寸)
    - 接合端厚度:1.2毫米(0.047英寸)
    - 端子材料:铜镀锡
    - 绝缘材料直径范围:10毫米(0.394英寸)
    - 操作温度范围:-40°C 至 130°C(-40°F 至 266°F)
    - 认证合规性:符合RoHS、REACH及ELV等标准

    产品特点和优势


    - 密封性:具有良好的密封性能,可以防止水分和其他污染物进入。
    - 主锁定功能:通过锁紧弹片实现可靠的物理锁定,确保连接的稳定性。
    - 单线密封端子:采用单线密封技术,适用于各类电线和电缆的连接。
    - 接触区域镀层:采用铜镀锡工艺,提高导电性和耐腐蚀性。
    - 典型电流等级:可达78安培,适用于高功率应用。
    - 冷压端子类型:采用F型冷压端子,确保稳定可靠的电气连接。

    应用案例和使用建议


    此接插件被广泛应用于汽车和其他工业自动化系统中。例如,在汽车发动机控制单元(ECU)中,这些接插件可用于连接电池、电机和其他关键组件,以实现稳定的高电流传输。
    使用建议:
    1. 在安装过程中,确保接插件和连接线之间的清洁和干燥,以提高接触效果和可靠性。
    2. 定期检查接插件的连接状态,及时发现并处理潜在的松动或损坏问题。
    3. 注意环境温度的变化,避免长期暴露在极端高温或低温环境下,以延长产品的使用寿命。

    兼容性和支持


    - 兼容性:该接插件与标准的11至9 AWG电线和电缆完全兼容。
    - 支持服务:如果需要进一步的技术支持或维护服务,可通过技术支持电话+1 800 522 6752 联系厂商获取帮助。

    常见问题与解决方案


    - 问题1:接插件接触不良或电阻增加。
    - 解决方案:检查接插件和连接线是否清洁干燥,确保端子正确安装且牢固。如有必要,重新安装或更换新的接插件。
    - 问题2:接插件在高温环境下性能下降。
    - 解决方案:选择符合特定温度要求的接插件型号,避免在超过最大允许工作温度的环境中使用。
    - 问题3:接插件发生损坏。
    - 解决方案:立即停止使用受损的接插件,并联系厂商获取替换件和技术支持。

    总结和推荐


    这款型号为962936-1的接插件凭借其高可靠性和优良的电气特性,非常适合作为高电流传输场合的首选部件。其独特的密封设计和主锁定功能使其在严苛的应用环境中表现出色。同时,厂商提供的全面支持和快速响应使得用户在使用过程中更加安心。
    总体来看,这款接插件不仅在性能上满足了高电流传输的需求,而且在使用过程中提供了多种保障和支持措施。因此,我强烈推荐这款产品用于任何需要高可靠性电气连接的应用场合。

962936-1参数

参数
触头镀层厚度 1μm
类型 功率
线规 10-11 AWG
触头镀层
触头端接 压接
安装方式 压入式
零件状态 在售
包装方式 卷带包装

962936-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

962936-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 962936-1 962936-1数据手册

962936-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
