770254-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Headers and PCB Receptacles 压接 锡 14-20 AWG 压入式 28.07mm(长度)*4.19mm(高度)
供应商型号: N-770254-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 770254-1

770254-1概述

    文章标题:TE Connectivity 770254-1 电子元器件产品技术手册解析

    产品简介

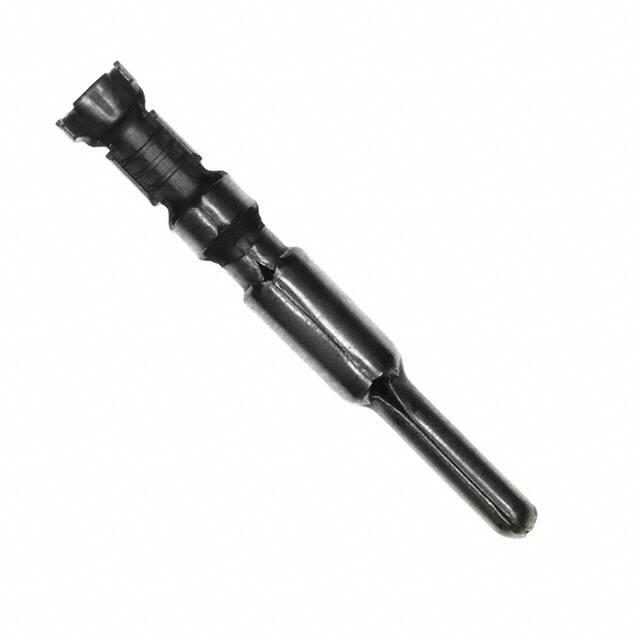

    TE Connectivity 的 770254-1 是一款适用于电源应用的插针接触件(Pin Contact),具有广泛的电气特性和可靠的工作温度范围。它属于 MATE-N-LOK 系列,设计用于 600 VAC 工作电压和 20 至 14 AWG 的电线尺寸,支持从 0.5 到 2 mm² 的导线横截面积。其镀锡表面处理提升了抗腐蚀性和导电性能,适用于各种工业和电力系统应用。

    技术参数


    | 参数类别 | 描述 |

    | 产品类型 | 插针接触件 |
    | 接触件镀层材料 | 镀锡 |
    | 最大工作电压 | 600 VAC |
    | 适用电线尺寸 | 20–14 AWG(0.5–2 mm²) |
    | 接触件类型 | 插针类型 |
    | 接触件材质 | 黄铜 |
    | 最大电流承载能力 | 7 A |
    | 操作温度范围 | -55°C 至 120°C (-67°F 至 248°F) |
    | 接线方法 | 压接 |

    产品特点和优势


    1. 高可靠性:支持高达 600 VAC 的工作电压,确保在高压环境下的稳定运行。
    2. 宽泛的应用温度范围:能够在极端环境下保持性能稳定,适合工业、电力和通信行业。
    3. 易用性强:采用直式接触设计和压接连接方式,方便安装与维护。
    4. 环保合规性:符合欧盟 RoHS 和 REACH 要求,对环境友好。
    5. 兼容性强:与多种行业标准(如 CSA、UL、VDE)兼容,广泛适配于不同系统。

    应用案例和使用建议


    应用场景:
    - 用于电力分配系统中的分接箱和开关柜。
    - 在汽车工业中作为电池连接部件。
    - 适用于可再生能源领域的太阳能逆变器和风力发电机组。
    使用建议:
    1. 在安装过程中,确保电线绝缘层在允许范围内(1.52–3.3 mm),以避免接触不良。
    2. 定期检查连接点是否存在腐蚀现象,必要时更换接触件。
    3. 避免将接触件暴露在极端温湿度环境中,以免影响使用寿命。

    兼容性和支持


    该接触件与 TE Connectivity 的其他 MATE-N-LOK 系列组件高度兼容,可配套使用。此外,制造商提供全面的技术支持和售后服务,客户可通过拨打支持热线 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻过高 | 检查电线与接触件之间的压接质量,重新压接直至合格 |
    | 温度过高导致性能下降 | 检查散热措施并降低工作负载 |
    | 触点松动 | 确保安装时正确锁定接触件,并定期维护以防止松脱 |

    总结和推荐


    TE Connectivity 770254-1 接触件以其出色的电气性能、高可靠性及广泛的适用性,在工业和电力行业中表现出色。其优异的温度适应能力和环保特性使其成为许多关键系统的理想选择。对于需要高效、安全连接解决方案的用户,我们强烈推荐此产品。

    推荐指数:★★★★★

770254-1参数

参数
触头端接 压接
触头镀层厚度 -
类型 Connector Headers and PCB Receptacles
线规 14-20 AWG
触头镀层
长*宽*高 28.07mm(长度)*4.19mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装

770254-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

770254-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 770254-1 770254-1数据手册

770254-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
