2292457-4

厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 5mm 1 4pin 16A 3.8μm 锡 通孔安装
供应商型号: A-2292457-4
供应商: 云汉优选
标准整包数: 200

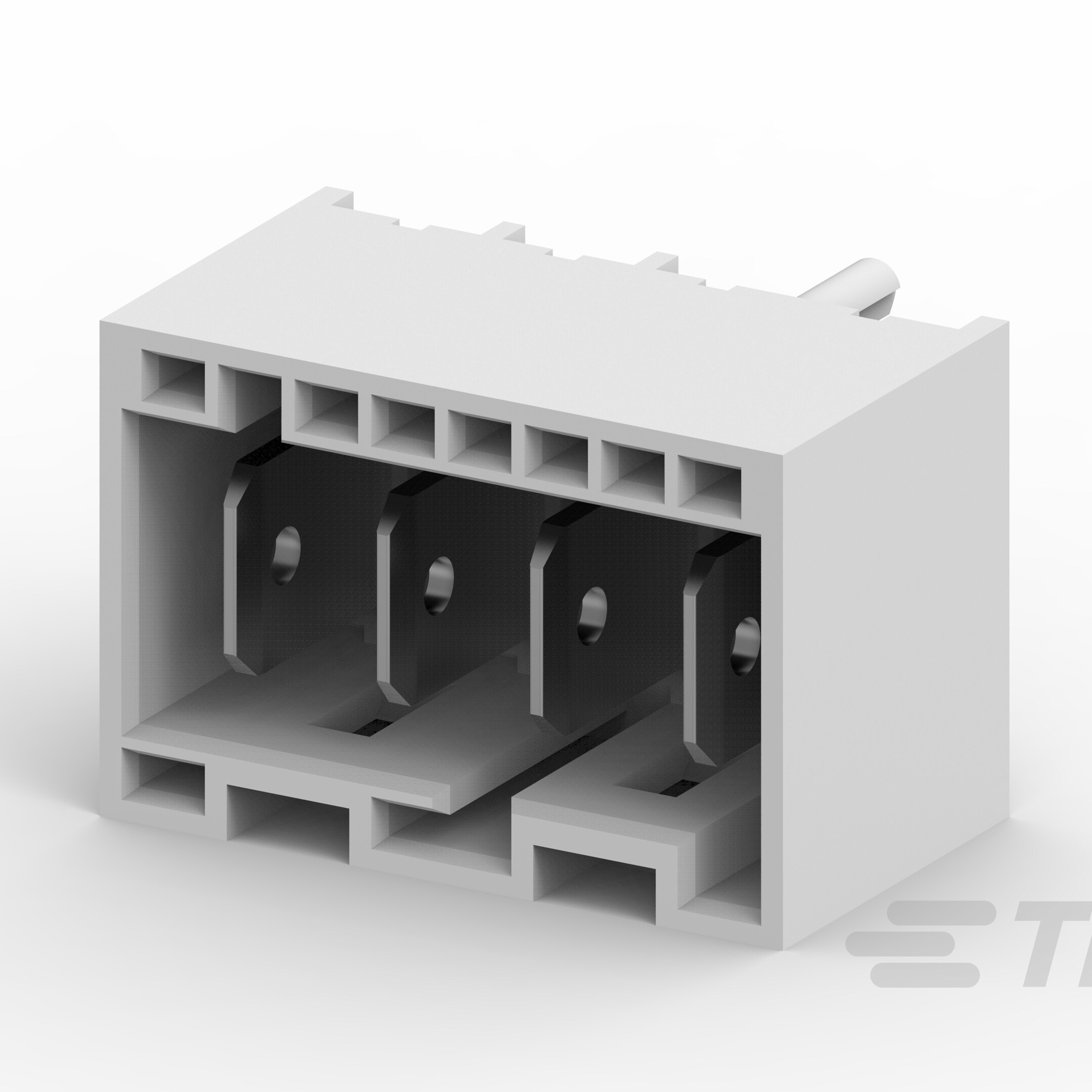

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2292457-4

2292457-4概述

    RAST 5 Tab Headers 产品技术手册

    产品简介


    RAST 5 Tab Headers(泰科电子)是一种专为实现安全可靠的连接而设计的电子元器件。这些接头适用于多种电气连接场景,尤其在家电、办公自动化设备以及工业控制系统等领域广泛应用。RAST 5 接头因其独特的锁定机制、防误插设计及高耐温性而在市场中具有较强的竞争力。

    技术参数


    RAST 5 Tab Headers 的关键技术参数如下:
    - 电压额定值:
    - 全负载时:400VAC/DC
    - 部分负载时:600VAC/DC
    - 电流额定值:
    - 锡镀层接触件:25安培(配合TE标准电源计时器,高电流版本),最多4个位置
    - 银镀层接触件:20安培,最多8个位置
    - 锡镀层接触件:20安培,最多8个位置
    - 锡镀层接触件:16安培(配合TE标准电源计时器),最多8个位置
    - 温度范围:-40℃ 至 +120℃
    - 材料:
    - 外壳:热塑性材料或高温热塑性材料,UL94V-0 和 GWFI 850℃,GWIT 775℃
    - 接触件:铜合金,锡或银镀层,镍基底镀层
    - 电气特性:
    - 绝缘电阻:初始和最终均为 5000M 欧姆最小
    - 介电强度:承受 3000VAC 测试电压,漏电流限制为 0.5mA 最大
    - 机械特性:
    - 接触保持力:至少 26.7N(6磅)
    - 环境要求:
    - 耐热性:通过 85℃±2℃ 的温度寿命测试 96 小时
    - 湿度-温度循环:通过 40℃±2℃ 和 90-95%RH 的湿度温度循环测试 96 小时
    - 焊锡能力:每个引脚的焊接面积必须覆盖 95% 或更多

    产品特点和优势


    RAST 5 Tab Headers 具有多项显著优势:
    - 耐高温:高达 120℃ 的工作温度范围,适应各种恶劣环境。
    - 可靠锁定:具有独特的锁定机制,确保连接的稳固性。
    - 防误插设计:独特的键控和极化设计,防止错误连接。
    - 高性能绝缘材料:采用UL94V-0认证材料,保证电气安全性。

    应用案例和使用建议


    RAST 5 Tab Headers 可广泛应用于家电、办公自动化设备及工业控制系统中。例如,在家用电器中,这些接头可连接电路板到控制面板;在工业控制设备中,它们可用于连接传感器和执行器。为了充分发挥这些接头的优势,建议在组装时注意以下几点:
    - 正确选择接触件:根据具体应用场景选择合适的接触件镀层。
    - 遵循制造商指南:严格按照制造商的安装指南进行安装,确保所有电气和机械要求得到满足。
    - 定期检查:对长期存放的产品进行定期检查,确保其焊锡能力不受影响。

    兼容性和支持


    RAST 5 Tab Headers 与其他符合 RAST 5 规格的接头兼容,可轻松替换现有系统中的组件。厂商提供详尽的技术支持和维护服务,确保客户能够顺利使用并享受其带来的便捷与高效。

    常见问题与解决方案


    以下是用户在使用过程中可能遇到的一些常见问题及其解决方案:
    - 问题一:接触保持力不足
    - 解决办法:检查接头是否按照制造商指南正确安装,必要时重新安装。

    - 问题二:绝缘电阻不达标
    - 解决办法:确认接头没有物理损坏,并确保安装环境符合要求。
    - 问题三:焊锡能力下降
    - 解决办法:长时间存储后,建议进行焊锡能力检查,并重新焊接以确保连接可靠性。

    总结和推荐


    RAST 5 Tab Headers 是一款性能卓越、可靠稳定的电子元器件,特别适用于需要高电压和高温环境的应用场合。其独特的锁定机制、防误插设计及出色的电气特性使其在市场上具有明显优势。我们强烈推荐在家电、办公自动化设备及工业控制系统中选用 RAST 5 Tab Headers。

2292457-4参数

参数
额定电流 16A
针脚数 4pin
类型 Header,Latch Holder
间距-配接 5mm
触头镀层厚度 - 配接 3.8μm
排数 1
颜色 -
触头镀层 - 配接
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 袋装

2292457-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2292457-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2292457-4 2292457-4数据手册

2292457-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
