5-1437646-0

产品分类: 接线条和转动板
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: JY-5-1437646-0
供应商: 云汉优选
标准整包数: 1

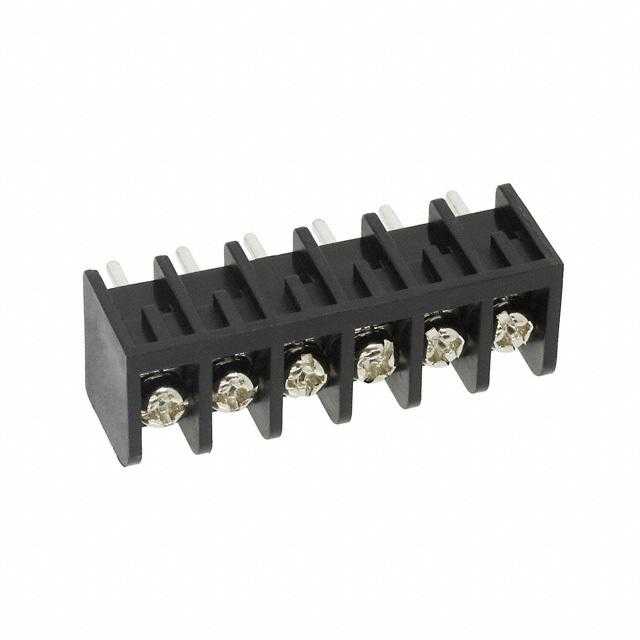

TE CONNECTIVITY 接线条和转动板 5-1437646-0

5-1437646-0概述

    Barrier Strip Style Terminal Blocks by TE Connectivity

    产品简介


    Barrier Strip Style Terminal Blocks是由TE Connectivity生产的终端块,主要分为双屏障(Dual-Barrier)、三屏障(Tri-Barrier)和双排屏障(Double Row Barrier)三大类。这些终端块适用于多种应用领域,如机器控制、电源供应、测试与测量设备、自动化设备、安全报警装置、HVAC控制系统、车库门开启器以及供暖、热水和锅炉系统等。

    技术参数


    | 类型 | 中心线间距 | 电路数量 | 最大电流 | 最高电压 | 导线范围(AWG) | 备注 |
    ||
    | 双屏障 | 0.250” - 0.4375” | 2-30 | 10A | 300V | 16-30 | 模制到长度 |
    | 双屏障 | 0.375” | 2-16 | 20A | 300V | 12-22 | 高起模制到长度 |
    | 双屏障 | 0.4375” | 2-16 | 20A | 300V | 12-22 | 模制到长度 |
    | 三屏障 | 0.250” | 2-32 | 10A | 300V | 18-22 | 模制到长度 |
    | 三屏障 | 0.325” | 2-30 | 20A | 300V | 12-22 | 模制到长度 |
    | 三屏障 | 0.375” | 2-8 | 15A | 300V | 14-22 | 模制到长度 |
    | 三屏障 | 0.4375” | 2-30 | 25A | 300/600V | 12-22 | 模制到长度 |

    产品特点和优势


    - 灵活的中心线间距选择:提供从0.250”到0.4375”的不同中心线间距,满足高密度到高电流的不同需求。
    - 多位置选项:支持2到30个位置的选择。
    - 广泛的导线接受范围:根据不同的型号可接受10-30 AWG的导线。
    - 丰富的配件选择:包括跳线、快速连接片和某些盖子在内的全套配件。
    - 不同的紧固件选择:绑定头式螺丝和平头螺丝都可选,其中绑定头螺丝通常用于快接片和跳线。
    - 适用的导线类型:裸导线应用适合使用螺丝夹紧方式。

    应用案例和使用建议


    - 典型应用场景:如电源供应、测试仪器、自动化设备、安全报警装置等。
    - 使用建议:例如,在高密度控制布线上可以考虑使用3系列三屏障或3DB双屏障;若需要UL认证到600伏的产品,则可以考虑使用SSB7或#8系列。

    兼容性和支持


    - 兼容性:与其他电子元器件或设备兼容性良好,可以广泛应用于不同类型的电路板和面板安装。
    - 技术支持:TE提供了详细的技术支持服务,包括美国、加拿大、墨西哥、拉丁美洲、德国、英国、法国、荷兰和中国的客户支持热线。

    常见问题与解决方案


    1. 如何选择合适的导线范围?
    - 根据具体的应用需求,可以选择适合的导线范围(如10-30 AWG)。
    2. 双屏障与三屏障的区别是什么?
    - 双屏障有两个屏障,而三屏障有三个屏障,提供更多的防护功能。
    3. 如何正确安装和维护这些终端块?
    - 确保按照制造商的说明正确安装和维护,定期检查是否有腐蚀或其他损坏迹象。

    总结和推荐


    总体而言,Barrier Strip Style Terminal Blocks具有高度的灵活性和多功能性,特别适合于高密度和高电流的应用场景。其丰富的配件选择和广泛的兼容性使其在市场上具有很强的竞争力。推荐给那些需要可靠且易于安装的终端块的用户。

5-1437646-0参数

参数
长*宽*高 31.75mm(长度)*13.97mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5-1437646-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-1437646-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线条和转动板 TE CONNECTIVITY 5-1437646-0 5-1437646-0数据手册

5-1437646-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
