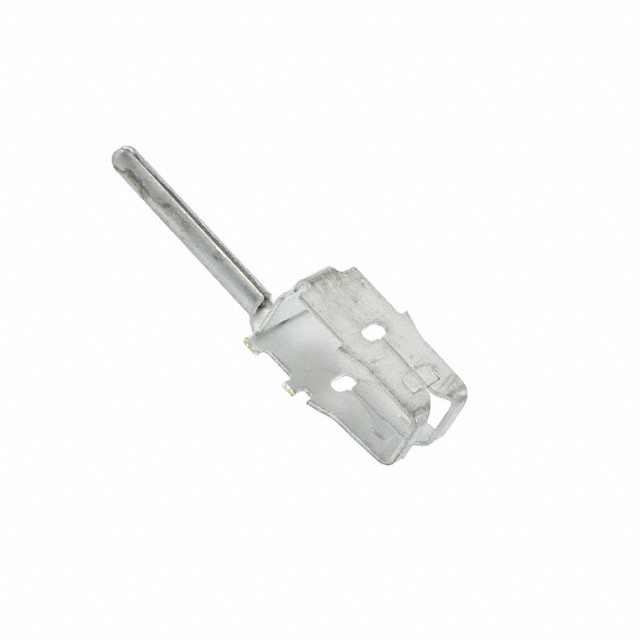

63569-1

产品分类: 端子 - 磁线端子
厂牌: TE CONNECTIVITY
产品描述: Mag-Mate Terminal 28-31AWG Brass PIN 16.76mm Tin Reel
供应商型号: A117991TR-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 端子 - 磁线端子 63569-1

63569-1概述

    电子元器件产品技术手册

    产品简介


    产品名称:MAG-MATE 磁线端子
    产品类型:MAG-MATE系列磁线端子
    主要功能:本产品用于绝缘置换连接(IDC),适用于铜质导线的连接,适合2号腔体大小和直径为1.22mm的针。磁线端子的类型为插针型,终端电镀材料为锡,可以适应磁线尺寸为0.23mm至0.32mm,磁线规格为31至28AWG。此端子适用于各种需要高可靠性和安全性的电路连接场合。
    应用领域:广泛应用于汽车、航空航天、工业控制、消费电子等领域。

    技术参数


    - 磁线规格:0.23mm至0.32mm(31至28AWG)
    - 腔体兼容性:2号腔体
    - 针直径:1.22mm (0.048英寸)
    - 终端电镀材料:锡
    - 终端方向:左向
    - 终端高度:7.62mm (0.3英寸)
    - 产品长度:16.76mm (0.66英寸)
    - 存储厚度(磁线侧):0.25mm (0.01英寸)
    - 操作温度范围:-65°C至150°C (-85°F至302°F)
    - 绝缘选择:无绝缘
    - 焊料工艺能力:不适用
    - 包装数量:12000个/卷
    - 包装方法:卷盘包装
    - 认证信息:符合欧盟RoHS、ELV及中国RoHS要求;低卤素含量,不含BFR/CFR/PVC

    产品特点和优势


    - 可靠连接:采用绝缘置换技术(IDC),提供可靠的机械连接和电气连接,减少错误和松动。
    - 耐用性高:电镀层选用锡材质,提高产品抗腐蚀能力。
    - 温度适应性强:能在广泛的温度范围内工作,适用于严苛的工作环境。
    - 环保合规:产品符合多项国际环保标准,如RoHS、ELV、REACH,确保安全无害。

    应用案例和使用建议


    应用案例:广泛应用于汽车电子系统中,用于传感器信号传输的可靠连接。此外,在航空航天和工业自动化领域也有成功应用实例,如用于精密仪表和控制系统中。
    使用建议:
    - 在安装前请检查磁线规格是否匹配。
    - 确保接头干净且无油污,以便获得更好的连接效果。
    - 安装过程中应小心操作,避免过度弯折导致损坏。

    兼容性和支持


    - 兼容性:兼容各类规格的磁线,且适用于多种电子模块和设备。
    - 厂商支持:提供技术支持热线+1 800 522 6752,解答用户疑问并提供必要的维护服务。

    常见问题与解决方案


    - 问题1:连接不稳定。
    - 解决方案:检查磁线规格是否正确,确认安装过程无误。
    - 问题2:无法正常焊接。
    - 解决方案:该型号不适合焊接,可采用其他固定方式或更换适合焊接的型号。
    - 问题3:环境温度过高造成损坏。
    - 解决方案:考虑选用更高温限的型号,或者采取散热措施。

    总结和推荐


    MAG-MATE 磁线端子凭借其出色的连接可靠性、宽广的操作温度范围以及优良的环保特性,成为众多应用领域的理想选择。其独特的设计使其在高可靠性和耐用性方面具有显著优势。无论是汽车、航空航天还是工业控制领域,它都能提供卓越的表现。因此,强烈推荐在相关项目中选用此款产品。
    通过上述分析可以看出,MAG-MATE 磁线端子是一款值得信赖的产品。无论是在性能还是应用范围上,都具有明显的优势,能够满足多样化的市场需求。

63569-1参数

参数
长*宽*高 2mm(长度)*2mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

63569-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63569-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 磁线端子 TE CONNECTIVITY 63569-1 63569-1数据手册

63569-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12000+ $ 0.1599 ¥ 1.3382
库存: 84000
起订量: 12000 增量: 1
交货地:
最小起订量为:12000
合计: ¥ 16058.4
直接购买
加入购物车
