HCF166J150RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±200ppm/℃ 150Ω 160W 螺纹安装 166mm*76mm*15mm
供应商型号: 3565643
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HCF166J150RJ

HCF166J150RJ概述

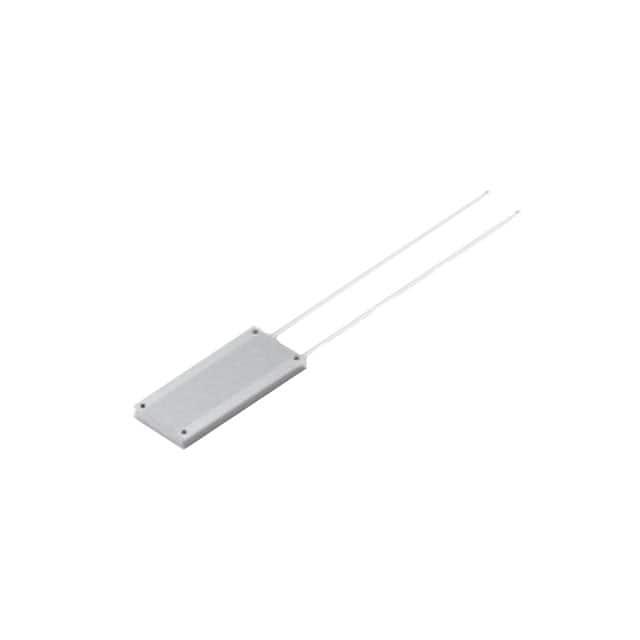

    铝壳制动电阻 —— HCF 系列

    产品简介


    TE Connectivity 最新推出的铝壳制动电阻旨在应对高功率过载需求,适用于制动应用。这些电阻具有15毫米的低厚度设计,使得它们在空间受限的应用场合中尤其有用。HCF系列具备强大的功能,能够提供稳定的电能吸收能力,适合于各种严苛的工作环境。

    技术参数


    - 功率额定值:根据具体型号(HCF80, HCF110, HCF166, HCF216)不同,功率额定值(@ 40°C)分别为75瓦、100瓦、160瓦和200瓦。
    - 最高工作温度:分别为200°C、260°C、265°C 和 275°C。
    - 电阻范围:各型号的电阻范围为 4.7Ω 至 1KΩ。
    - 最大工作电压:1100V。
    - 绝缘电阻:≥1000MΩ @ 1000VDC。
    - 介电强度:3500VAC(对于终端至铝体)。
    - TCR:±200ppm/°C。
    - 飞线长度:标准长度为300mm,采用PTFE绝缘材料,耐压等级为600V。
    - 侵入防护等级:IP54。

    产品特点和优势


    HCF系列铝壳制动电阻的独特优势在于:
    - 高功率过载能力:能够在高功率条件下稳定工作。
    - 低轮廓设计:仅有15毫米厚,便于在空间受限的情况下安装。
    - 高防护等级:提供IP54防护等级,可有效防止灰尘和湿气的侵入。
    - PTFE绝缘飞线:增加连接的灵活性,保证更高的安全性。
    - 高可靠性和稳定性:通过了严格的负载寿命、潮湿热循环、脉冲过载和振动测试。

    应用案例和使用建议


    HCF系列铝壳制动电阻适用于需要大功率处理能力和紧凑空间布置的应用场景,例如电动车辆、工业电机、风力发电系统等。考虑到其优异的散热特性和较高的功率额定值,建议在接线过程中尽量减小接触电阻,以提高整体系统的效率。

    兼容性和支持


    这些铝壳制动电阻与大多数控制系统和驱动器高度兼容,可轻松集成到现有或新设计的电路系统中。TE Connectivity 提供全面的技术支持和售后服务,包括快速响应的电话、电子邮件和在线聊天服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 在高温环境下工作时电阻值变化较大 | 使用具备高TCR(温度系数)的产品,或者考虑使用温度补偿电路。|
    | 设备启动时电流冲击过大 | 安装适当的缓冲电路以降低初始冲击。 |
    | 运行时出现异常噪音 | 检查安装是否牢固,排除接触不良的可能性。 |

    总结和推荐


    HCF系列铝壳制动电阻是一款高性能、多功能的电子元器件,在处理高功率负荷和有限空间应用方面表现出色。其独特的设计理念和严格的质量控制确保了产品的高可靠性。如果你正在寻找一个能在恶劣环境中提供稳定电力的解决方案,HCF系列铝壳制动电阻是理想的选择。我们强烈推荐这一系列产品用于各种高要求的应用场合。

HCF166J150RJ参数

参数
温度系数 ±200ppm/℃
精度 ±5%
额定功率 160W
电阻个数 -
引脚数量 -
电阻值 150Ω
长*宽*高 166mm*76mm*15mm
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

HCF166J150RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HCF166J150RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HCF166J150RJ HCF166J150RJ数据手册

HCF166J150RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
