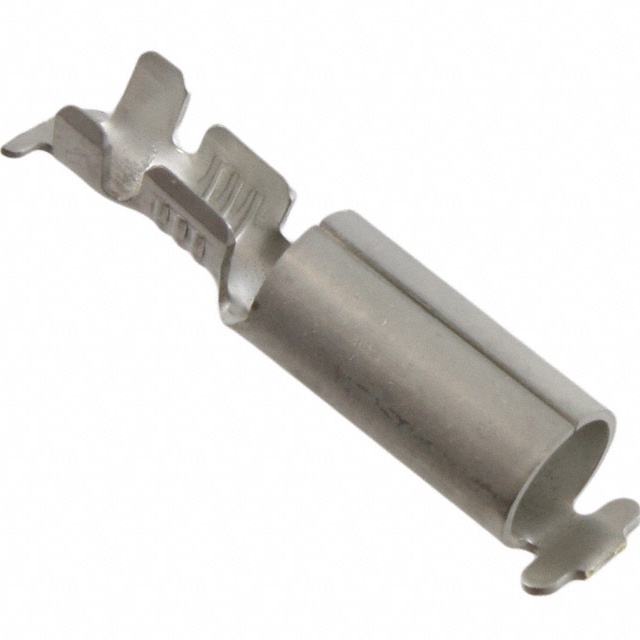

60799-5

产品分类: 端子 - 端子壳体
厂牌: TE CONNECTIVITY
产品描述: Shur-Plug 14-18AWG Brass F 19.94mm Tin T/R Automotive
供应商型号: 18E8-60799-5
供应商: 云汉优选
标准整包数: 10
TE CONNECTIVITY 端子 - 端子壳体 60799-5

60799-5概述


    产品简介


    Shur-Plug 180 Crimp Wire Pins
    Shur-Plug 180 是一款专为工业应用设计的高性能电线连接器,主要适用于直径在0.8 mm²至2 mm²范围内的导线。该产品提供多种配置,包括直型端子、Tin 镀层材料和多种接触特征,可以用于不同类型的电气系统中。其独特的机械和电气特性使其在多个行业中广泛使用,包括汽车、家电和工业自动化等领域。

    技术参数


    - 接线范围: 0.8 – 2 mm²
    - 适配绝缘直径范围: 2.29 – 3.18 mm, 3.17 mm [0.09 – 0.125 in, 0.125 in]
    - 对接插针直径: 4.57 mm [0.18 in]
    - 端子内部直径: 1.65 mm, 2.66 mm [0.065 in, 0.105 in]
    - 端子材料厚度: 0.39 mm [0.016 in]
    - 总体产品长度: 22.73 mm [0.895 in]
    - 安装温度范围: -40 – 105 °C [-40 – 221 °F]
    - 包装数量: 12000
    - 包装方式: 卷盘式
    - 焊接过程能力: 不适用

    产品特点和优势


    独特功能和优势:
    - 兼容性强: Shur-Plug 180 可以与固态线和绞合线兼容,适应多种线缆类型。
    - 可靠的机械连接: 采用直型端子设计,提供稳固的电气连接。
    - 广泛的应用范围: 适用于从汽车到家用电器等多个领域。
    - 环保合规: 符合欧盟RoHS、ELV和REACH等指令,不含高卤素和限制物质。
    - 高可靠性: 经过严格的测试,确保长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 汽车行业: 用于传感器连接器。
    - 家电设备: 用于电机控制线路。
    - 工业自动化: 用于机器控制系统。
    使用建议:
    - 在选择电线时,请确保电线尺寸符合0.8 – 2 mm²的要求,以确保最佳连接效果。
    - 安装时请注意对接插针直径为4.57 mm [0.18 in],确保匹配准确。
    - 确保绝缘层直径在2.29 – 3.18 mm之间,以实现最佳绝缘效果。

    兼容性和支持


    - 兼容零件: 该产品与多种其他TE Connectivity部件兼容,如1742656-1, 1-1904045-2, 240639-1等。
    - 技术支持: 如需技术支持,请致电 +1 800 522 6752。

    常见问题与解决方案


    - 问题1: 连接不稳固。
    - 解决方案: 确认插针直径和电线尺寸匹配,检查是否有足够的插入力。
    - 问题2: 绝缘层损坏。
    - 解决方案: 重新安装前,检查绝缘层是否完好,如有损坏,请更换新部件。
    - 问题3: 温度范围超出。
    - 解决方案: 确保使用环境温度在-40 – 105 °C范围内,超出此范围可能导致故障。

    总结和推荐


    综合评估:
    Shur-Plug 180 是一款经过严格测试且具有广泛兼容性的高性能电线连接器,特别适合于工业、汽车和家电领域的多种应用。其坚固耐用的设计和环保特性使其成为市场上极具竞争力的产品。
    推荐:
    鉴于其出色的技术特性和广泛应用范围,强烈推荐使用 Shur-Plug 180 在各类工业项目中,尤其是在要求高可靠性和稳定性的场合。

60799-5参数

参数
安装方式 支架安装
零件状态 在售
包装方式 卷带包装

60799-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

60799-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 端子壳体 TE CONNECTIVITY 60799-5 60799-5数据手册

60799-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.6685
1000+ ¥ 0.6189
12000+ ¥ 0.4128
库存: 712
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 6.68
直接购买
加入购物车
