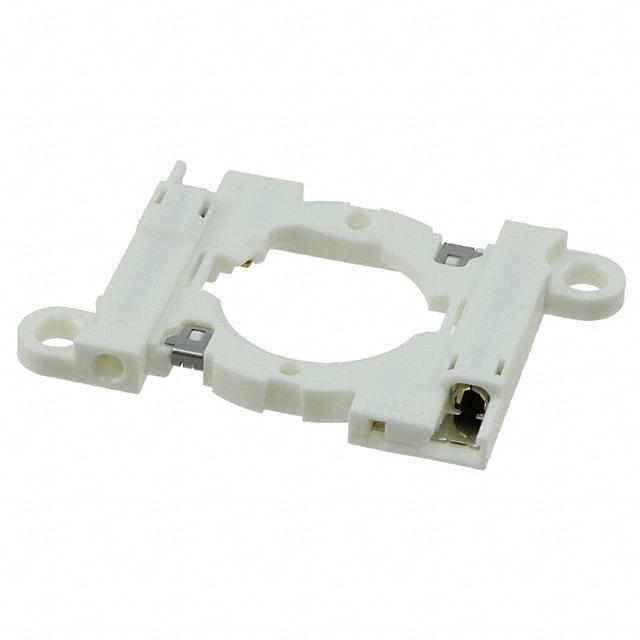

2174024-1

产品分类:
厂牌: TE CONNECTIVITY
产品描述: Solderless LED Sockets
供应商型号: JY-2174024-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY  2174024-1

2174024-1概述

    LUMAWISE LED HOLDER, TYPE NL2 技术手册概述

    1. 产品简介


    LUMAWISE LED HOLDER, TYPE NL2 是一款专为LED灯具设计的连接器组件。它具有坚固的设计和优良的性能,适用于广泛的照明应用场合,如商业照明、工业照明以及家庭照明等。该产品通过铜合金材料提供稳定可靠的电气连接,同时也确保了良好的散热效果。

    2. 技术参数


    - 电压等级:100 V DC
    - 电流等级:2A(通过测试后的温升不超过30℃)
    - 使用温度范围:-25°C 至 105°C
    - 绝缘电阻:最低500兆欧姆(施加500V DC电压1分钟)
    - 耐压能力:1500V AC持续1分钟(无表面放电、闪络)
    - 温度升高:2A电流条件下温度升高不超过30℃
    - 插入力:单线15.6N,绞线和预镀锡线29.9N
    - 拔出力:单线40.0N,绞线和预镀锡线22.2N
    - 终端保持力:45.0N(在轴向方向上)
    - 低水平总电阻:最大30毫欧姆
    - 适用电线规格:18 AWG (Solid, Stranded, Prebond),20 AWG (Solid, Prebond),22 AWG (Solid)

    3. 产品特点和优势


    LUMAWISE LED HOLDER, TYPE NL2的主要特点是其出色的电气性能和机械强度。采用铜合金材料制成的接触部分能够提供稳定的连接,而PBT 15% GF (UL94V-0)材料的外壳则保证了优异的耐热性能和机械稳定性。此外,该产品经过严格的振动和冲击测试,确保在各种恶劣环境下的可靠性和耐用性。

    4. 应用案例和使用建议


    这种连接器广泛应用于需要稳定和高效LED连接的应用中。例如,在商业建筑和大型仓库中的智能照明系统中,这类连接器可以提供高效可靠的电气连接,减少由于频繁更换导致的成本增加。对于用户来说,为了确保最佳性能和延长使用寿命,应遵循正确的安装指南,并确保电线的选择符合产品的适用标准。

    5. 兼容性和支持


    LUMAWISE LED HOLDER, TYPE NL2 在设计时充分考虑了与其他标准电子元器件的兼容性。产品规格严格遵循相关行业标准,如EIA 364,从而使其能够在不同制造商的产品之间实现良好的互操作性。同时,厂商提供详尽的技术支持,包括产品认证测试序列、详细的测试方法和步骤,以便用户进行必要的安装和维护工作。

    6. 常见问题与解决方案


    - Q: 温度升高问题
    - A: 若发现温度升高超过规定的30℃,请检查电路负载情况及散热措施,必要时应减少负载或改善散热系统。
    - Q: 插入和拔出力过大
    - A: 这可能是因为安装不当或使用的电线规格不符。请重新检查并确保电线与连接器相匹配,按照正确的安装步骤操作。
    - Q: 绝缘电阻过低
    - A: 这可能是由于污染或损伤造成的。检查连接器是否有物理损坏,如有必要,请清洁并重新安装。

    7. 总结和推荐


    综上所述,LUMAWISE LED HOLDER, TYPE NL2 在各个方面都表现出色,具有高可靠性、长寿命和广泛适用性。无论是在商业照明还是家用照明领域,它都是一个理想的选择。强烈推荐在高要求环境中使用这款连接器,特别是在对连接稳定性和电气性能有较高要求的情况下。

2174024-1参数

参数
长*宽*高 28mm(长度)*44.1mm(宽度)
安装方式 支架安装
零件状态 在售
包装方式 托盘

2174024-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2174024-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 2174024-1 2174024-1数据手册

2174024-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
