2-320564-2

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 环形端子
供应商型号: N-2-320564-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 2-320564-2

2-320564-2概述


    产品简介

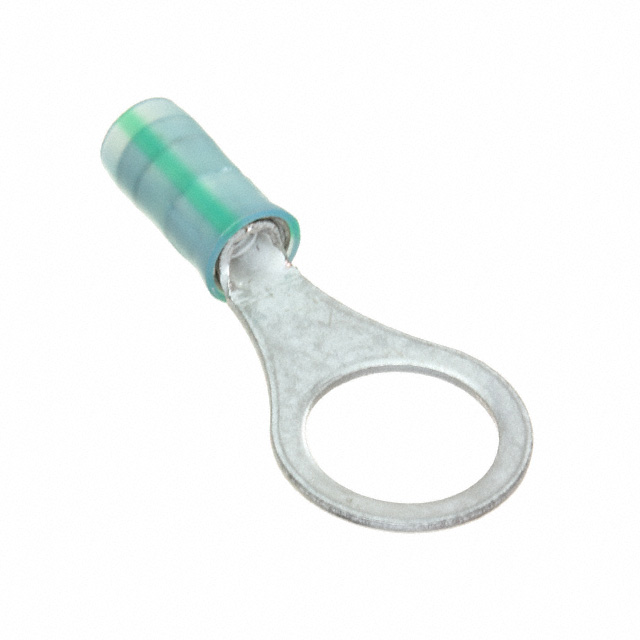

    产品类型:闭口环舌端子
    主要功能:用于电线与接线柱之间的可靠连接
    应用领域:广泛应用于工业自动化、汽车制造、电气设备等领域

    技术参数


    - 产品型号:2-320564-2
    - 端子类型:闭口环舌端子
    - 导体尺寸:14 AWG(美国线规)
    - 固定孔直径:3/8英寸
    - 绝缘类型:部分绝缘
    - 电线横截面积:4234 CMA
    - 环舌厚度:0.79 mm(0.031 in)
    - 产品长度:32.51 mm(1.28 in)
    - 兼容绝缘直径范围:1.98 – 3.3 mm(0.078 – 0.13 in)
    - 适用温度范围:105°C(221°F)
    - 电压等级:300 V
    - 终端导向方式:直型
    - 终端电镀材料:锡
    - 重量:1.408 g

    产品特点和优势


    - 密封性:非密封设计,适用于部分绝缘的应用场景
    - 颜色标识:绿色条纹,便于识别
    - 电气特性:符合美国材料与试验协会(ASTM)标准,电压等级为300 V
    - 兼容性:适用于铜基材料及镀锡的电线
    - 行业标准认证:符合欧盟RoHS、ELV、REACH等多项环保指令

    应用案例和使用建议


    应用案例:该闭口环舌端子常用于汽车电池连接器、工业自动化设备的接线盒等场景。例如,在汽车制造中,该端子可以用于固定电池和电子控制单元之间的连接。
    使用建议:
    1. 确保电线横截面积:选择符合4234 CMA要求的电线,以保证良好的机械和电气性能。
    2. 正确绝缘处理:确保绝缘直径在指定范围内,以避免损坏端子或影响电气性能。
    3. 注意使用温度:在极端温度条件下使用时,确保温度不超过105°C,避免因高温导致端子损坏。

    兼容性和支持


    兼容性:该产品与多种设备和部件兼容,如CRIMP-HT、CERTI-LOK DIE、47806-2、DIES PIDG 22-16 DIE SET等。具体型号参见技术手册相关部分。
    支持和服务:
    - 技术支持:如有任何技术问题,请拨打客服热线 +1 800 522 6752
    - 在线资源:访问TE网站获取更多文档和CAD文件

    常见问题与解决方案


    1. 问题:端子安装后接触不良
    解决方案:检查安装是否正确,确保电线完全插入端子内,并且端子安装紧密。

    2. 问题:长时间使用后端子出现松动
    解决方案:定期检查端子连接情况,确保安装紧固。必要时重新压接。
    3. 问题:绝缘层损坏
    解决方案:确保绝缘层的直径在1.98至3.3 mm之间,更换超出此范围的绝缘层。

    总结和推荐


    综合评估:
    - 主要优点:该闭口环舌端子具有高电压等级(300 V),适用于广泛的温度范围(105°C),且符合多项国际环保标准。
    - 推荐:对于需要高可靠性连接的工业和汽车应用,这款闭口环舌端子是理想的选择。其优良的电气性能和严格的质量控制使其在市场上具备较高的竞争力。
    通过详细的技术手册内容和技术参数的展示,可以看出这款闭口环舌端子在应用领域的稳定性和可靠性。建议在具体项目中选用时,充分考虑其电气特性和环境适应性,以获得最佳使用效果。

2-320564-2参数

参数
长*宽*高 30.93mm*13.49mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

2-320564-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-320564-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 2-320564-2 2-320564-2数据手册

2-320564-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
