4-2176405-0

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 470KΩ ±5% 5W ±100ppm/℃ 4320
供应商型号: N-4-2176405-0
供应商: 云汉优选
标准整包数: 1000

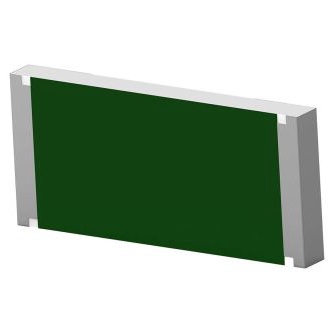

TE CONNECTIVITY 贴片电阻 4-2176405-0

4-2176405-0概述

    # TE Connectivity 3550 系列 SMD 高功率电阻

    产品简介


    TE Connectivity 推出的3550系列SMD高功率电阻是厚膜高功率装置的代表之一,可适用于大批量自动化放置,并且几乎可以用于所有类型的电路设计中。这种新型电阻与我们非常受欢迎的3522系列相类似,其标称封装尺寸为4320,能够承受高达70°C的环境温度。每个卷盘上包含1000个电阻,由7英寸的料带装箱提供。本系列产品具有出色的性能指标,在广泛的应用中展现出卓越的功能和稳定性。

    技术参数


    以下是该系列产品的关键规格:
    - 工作温度范围:-55°C 至 155°C
    - 额定功率(@ 70°C):5W
    - 阻值范围:1Ω 至 10MΩ
    - 电阻容差:±1%,±5%
    - 最大工作电压:300V
    - 最大过载电压:600V
    - 击穿电压:600V
    - 焊接强度:最小波峰焊覆盖率为95%
    - 热循环性能:温循5次后电阻变化率不大于±1%
    - 湿热老化性能:在湿度测试箱内暴露240小时后电阻变化率不大于±1%
    - 终端弯曲:端子弯曲测试后电阻变化率不大于±1%
    - 额定负载电压(RCWV)计算公式:\( \text{RCWV} = \sqrt{\text{P} \times \text{R}} \)

    产品特点和优势


    该系列高功率电阻具备多种独特的优势和特性:
    - 高功率承受能力:能够在高达70°C的环境下持续承载5W的功率。
    - 自动化生产兼容性:特别适合自动化生产和回流焊接工艺,提高了生产的效率和可靠性。
    - 广泛的阻值范围:提供从1Ω到10MΩ的多种阻值选择,满足不同应用需求。
    - 高温稳定性能:能在极低和极高温度下保持稳定的性能表现。
    - 良好的耐久性:具备良好的湿热、振动、机械冲击等方面的耐久性。

    应用案例和使用建议


    应用场景
    这种电阻常用于电力系统、汽车电子、通信设备、消费电子产品等领域。例如,在电力转换系统中作为功率调节器;在电动汽车电池管理系统中作为电流检测和保护元件;在无线通讯基站中作为阻抗匹配元件。
    使用建议
    - 在高温环境中使用时,需注意按照产品规格进行降额使用。
    - 遵循正确的焊接工艺,以确保电阻与电路板之间的良好连接。

    兼容性和支持


    此产品具有良好的焊接兼容性,能与大多数常见的表面贴装技术和设备相兼容。此外,TE Connectivity公司提供了全面的技术支持和售后服务,帮助客户解决各种应用难题。若需要更多信息或技术支持,可通过网站www.te.com/help获取帮助。

    常见问题与解决方案


    1. 问题:电阻器在高温环境下工作,性能如何?
    - 解答:即使在高达155°C的高温下,这些电阻器也能保持良好的性能和可靠性。但是需要注意的是,要遵循额定功率降额曲线的规定,以避免损坏。
    2. 问题:焊接过程中电阻器会发生什么变化?
    - 解答:标准的焊接过程不会引起电阻器的重大变化。然而,在极端条件下(如长时间高温焊接),可能会出现轻微的电阻值漂移。为此,建议使用适当的焊接工艺来减少对电阻器的影响。
    3. 问题:电阻器在湿热环境下的表现如何?
    - 解答:该系列电阻器在湿热环境下经过了严格测试,确保了在相对湿度高达95%的情况下仍能保持稳定的性能。长期暴露于高湿度环境可能引起微小的电阻值变化,但通常都在可接受范围内。

    总结和推荐


    综上所述,TE Connectivity的3550系列SMD高功率电阻在性能、可靠性和适应性方面均表现出色,适用于广泛的工业和商业应用。强烈推荐给需要高可靠性和高性能电阻器的工程师和制造商使用。如果您对这些产品感兴趣或有任何疑问,可以直接访问官网获得进一步的支持和服务。

4-2176405-0参数

参数
电阻值 470KΩ
精度 ±5%
额定功率 5W
温度系数 ±100ppm/℃
通用封装 4320

4-2176405-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2176405-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 4-2176405-0 4-2176405-0数据手册

4-2176405-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.6254 ¥ 5.3159
2000+ $ 0.4738 ¥ 4.0273
20000+ $ 0.4488 ¥ 3.8148
40000+ $ 0.4284 ¥ 3.6414
100000+ $ 0.3978 ¥ 3.3813
200000+ $ 0.3774 ¥ 3.2079
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 5315.9
