42067-1

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 插簧端子 裸扁形端子, FASTON .110系列, 母座, 2.79 x 0.51mm接片, 最大线规0.4mm²
供应商型号: 26M-42067-1
供应商: 云汉优选
标准整包数: 1

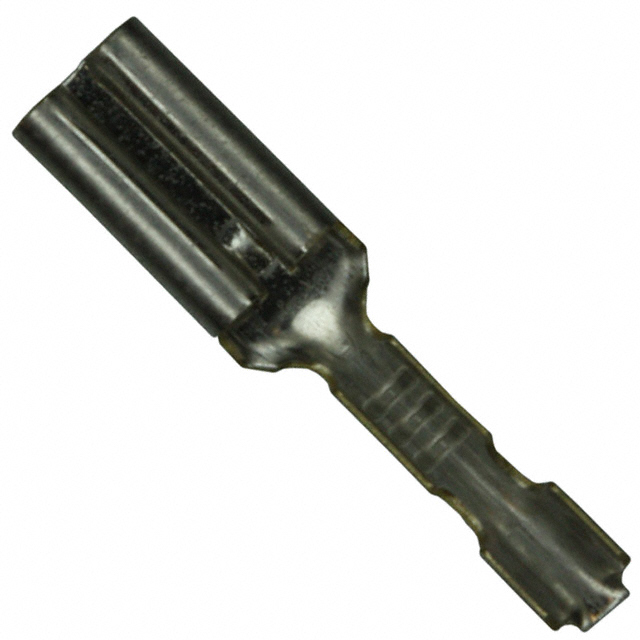

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 42067-1

42067-1概述


    产品简介


    产品名称:FASTON 110系列接插件
    产品型号:42067-1
    基本介绍:
    FASTON 110系列接插件是一种快速断开式端子(Quick Disconnect Terminal),主要用于连接电线与设备,适用于工业和电子领域。它设计用于多种行业标准,具有可靠的机械性能和电气性能。其主要用途包括汽车、家用电器、工业控制、通信设备等需要快速安装与拆卸的场景。

    技术参数


    以下为该产品的技术规格和性能参数:
    - 连接方式:快速断开式(Quick Disconnect)
    - 端子类型:插座(Receptacle)
    - 电线尺寸范围:
    - 美制线规(AWG):24–22
    - 公制截面积(mm²):0.2–0.35
    - 表面积单位(CMA):404–643 CMA
    - 适配插针宽度:2.8 mm [0.11 in]
    - 端子材料厚度:0.25 mm [0.01 in]
    - 终端长度:16.13 mm [0.635 in]
    - 绝缘直径范围:1.01–1.52 mm [0.04–0.06 in]
    - 接触基材:黄铜(Brass)
    - 端子电镀层:锡(Tin)
    - 兼容绝缘选项:裸端子(Uninsulated)
    - 工作温度范围:-40°C 至 105°C [-40°F 至 221°F]
    - 包装方式:盘装(Reel),每卷20,000个
    其他特性:
    - 支持快速连接和断开操作
    - 符合欧盟RoHS、ELV和REACH法规
    - 经过UL认证

    产品特点和优势


    1. 可靠性高:采用黄铜材质并进行锡电镀处理,确保长期稳定性和抗腐蚀能力。
    2. 快速连接:设计紧凑,支持快速插拔操作,提高装配效率。
    3. 通用性强:兼容多种电线尺寸和规格,适用于广泛的工业应用场景。
    4. 环保合规:符合多项国际环保法规,确保产品对环境无害。
    5. 高性价比:大批量生产模式降低了成本,提供更具竞争力的价格。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备:用于传感器和执行器之间的信号传输。
    - 家用电器:连接微波炉、冰箱等设备的电源线。
    - 汽车电子系统:作为车载布线系统的一部分,用于电池连接或模块间通信。
    使用建议:
    - 在高温或潮湿环境下使用时,需检查端子表面是否有氧化现象,必要时可涂抹防锈剂。
    - 连接时确保电线插入到位,避免虚接或接触不良。
    - 定期检查端子的磨损情况,及时更换以确保连接可靠。

    兼容性和支持


    - 兼容性:与TE Connectivity旗下的多种Faston端子及配件兼容,如42067-1与62850-1系列快速断开端子配合使用效果更佳。
    - 技术支持:如需帮助,可拨打+1 800 522 6752联系TE Connectivity的技术支持团队。
    - 文档支持:用户可通过TE官网下载产品数据表、图纸和CAD文件,方便集成到设计中。

    常见问题与解决方案


    1. 问题:端子无法完全插入电线。
    解决方案:检查电线是否符合规定的尺寸范围,确保电线绝缘被正确剥除并插入端子。
    2. 问题:端子出现接触不良现象。
    解决方案:检查端子表面是否有污染物(如灰尘、油污),必要时清洁后再重新插入。
    3. 问题:端子过热。
    解决方案:确认负载电流是否超过额定值,同时检查连接点是否松动或未完全接触。

    总结和推荐


    综合评价:
    FASTON 110系列接插件以其可靠性、通用性和环保特性在市场上占据重要地位。它的适配范围广、连接便捷且价格合理,非常适合工业和消费电子领域的广泛应用。
    推荐结论:
    对于需要快速连接和高效运行的应用场景,FASTON 110系列接插件是理想的选择。我们强烈推荐此产品用于新项目的设计和现有系统的升级,以提升整体性能和用户体验。

    如需进一步了解或购买,请访问TE Connectivity官方网站:[www.te.com](http://www.te.com)。

42067-1参数

参数
长*宽*高 16.12mm*3.75mm*3.81mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,袋装

42067-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

42067-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 42067-1 42067-1数据手册

42067-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.5814
10+ ¥ 0.4876
100+ ¥ 0.3956
500+ ¥ 0.3502
1000+ ¥ 0.3068
库存: 36396
起订量: 1 增量: 20000
交货地:
最小起订量为:1
合计: ¥ 0.58
