2294417-1

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 迷你 I/O 连接器, 8路, 表面, 黑色
供应商型号: 2294417-1
供应商: 国内现货
标准整包数: 1

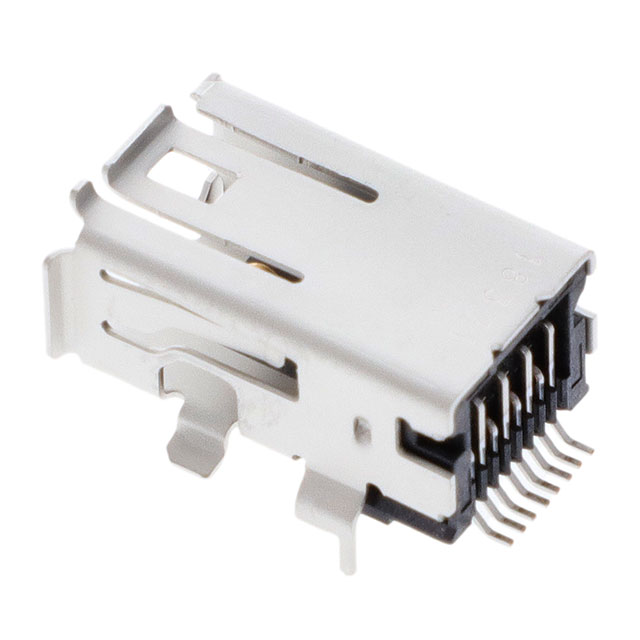

TE CONNECTIVITY 模块化连接器 - 接线块 2294417-1

2294417-1概述

    #

    产品简介


    本产品是一款工业级小型I/O连接器(Industrial Mini I/O),型号为2294417-1。它属于高密度连接器,主要用于电缆到板卡连接,具有屏蔽功能,并且符合Cat 6A标准。这类连接器广泛应用于工业自动化、通信设备、网络基础设施等领域,能够满足高性能信号传输的需求。
    #

    技术参数


    基本参数
    - 产品型号:2294417-1
    - 连接器系统:电缆到板卡(Cable-to-Board)
    - 连接器样式:插孔(Jack)
    - 配置:1 x 1端口矩阵
    - 触点数:8个
    - 数据速率:10 Mb/s, 100 Mb/s, 1000 Mb/s, 10000 Mb/s
    - 最大接触电流:1.5 A
    - 工作温度范围:-40°C 至 85°C
    材料与结构
    - 屏蔽材料:不锈钢
    - 接触面电镀材料:金
    - 接触基材:铜合金
    - 终端方式:表面贴装至PCB
    - 连接器与PCB的固定方式:SMT + 通孔
    - 模具颜色:黑色
    - 屏蔽层电镀材料:锡镍合金
    - 中心线(间距):1.27 mm
    - 屏蔽标准:UL 94V-0
    - 环境标准:符合欧盟RoHS、ELV、REACH等法规
    包装及认证
    - 包装方式:卷带(Tape & Reel)
    - 其他合规信息:符合中国RoHS 2 Directive、欧盟REACH规定,不含SVHC物质,低卤素含量(Br, Cl, F, I < 900 ppm),可焊接至260°C
    #

    产品特点和优势


    1. 高密度连接:8个触点提供高密度连接能力,适合紧凑空间内的信号传输需求。
    2. 屏蔽设计:采用不锈钢屏蔽材料和锡镍合金电镀,有效防止电磁干扰,确保信号完整性。
    3. 高性能:支持高达10 Gb/s的数据传输速率,适用于高速信号传输应用。
    4. 可靠稳固:采用SMT + 通孔固定方式,增强连接器在极端环境下的可靠性。
    5. 环保合规:通过多种国际标准认证,符合严格的环保要求。
    #

    应用案例和使用建议


    应用案例
    该连接器广泛应用于工业自动化、服务器、数据中心、电信基础设施等领域,例如用于机器人控制系统的数据接口,或是数据中心内部的高速信号传输。
    使用建议
    - 在安装时需确保连接器正确对齐,避免物理损坏。
    - 高速信号传输时需注意线路阻抗匹配,以避免信号反射等问题。
    - 由于其高密度设计,建议在布局设计时考虑散热和屏蔽效果。
    #

    兼容性和支持


    - 该连接器与其他工业标准Mini I/O配件兼容,例如相关类型的线缆、插头等。
    - 厂商提供详细的安装指南和技术支持服务,包括电话咨询(+1 800 522 6752)和在线文档下载(如安装手册、产品图纸等)。
    #

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装过程中出现接触不良 | 确认所有触点均已正确插入,并重新焊接 |
    | 信号传输不稳定 | 检查线路阻抗是否匹配,必要时进行调整 |
    | 连接器过热 | 确保良好的通风和散热措施,避免长时间高温操作 |
    #

    总结和推荐


    综合评估
    该工业级Mini I/O连接器具备高密度连接、屏蔽设计、高性能传输等显著特点,特别适用于工业自动化和高速数据传输领域。其通过多种国际标准认证,体现了较高的可靠性和环保性。
    推荐结论
    鉴于其优秀的性能和广泛的适用性,我们强烈推荐此款工业级Mini I/O连接器。无论是对于需要高速、稳定信号传输的应用场合,还是追求环保和高性能的企业客户,这款连接器都将是理想的选择。

2294417-1参数

参数
长*宽*高 9.81mm(宽度)*7.36mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2294417-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2294417-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 模块化连接器 - 接线块 TE CONNECTIVITY 2294417-1 2294417-1数据手册

2294417-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 31.2229
75+ ¥ 30.5405
150+ ¥ 29.8917
300+ ¥ 21.8493
600+ ¥ 21.3034
1200+ ¥ 20.9756
库存: 1242
起订量: 17 增量: 0
交货地:
最小起订量为:1
合计: ¥ 31.22
直接购买
加入购物车
