160467-2

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 13-17AWG Brass 29.8mm Tin T/R
供应商型号: 160467-2
供应商: 云汉优选
标准整包数: 2000
TE CONNECTIVITY 端子 - 环形端子 160467-2

160467-2概述

    电子元器件产品技术手册

    1. 产品简介

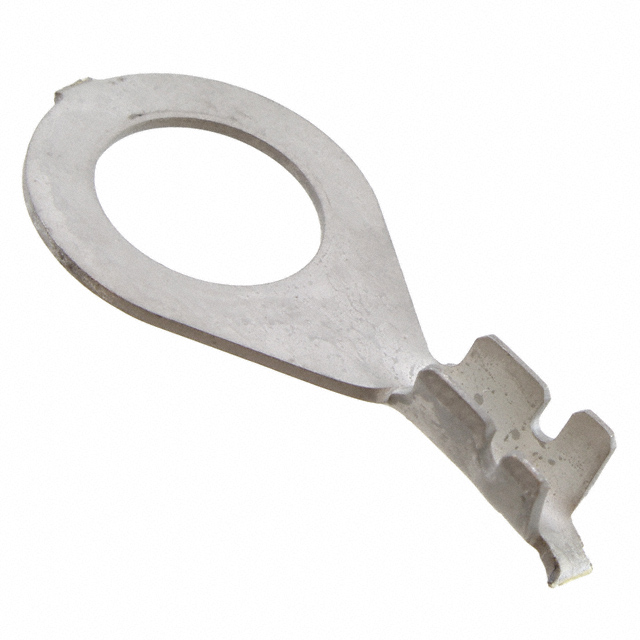

    产品类型: 闭口环舌端子
    主要功能: 用于连接电线到螺母,特别适用于铜质导线。
    应用领域: 主要应用于工业设备、汽车制造、航空航天等领域,用于稳定可靠的电气连接。

    2. 技术参数


    - 型号: 160467-2
    - 螺母尺寸: M10
    - 适用线径范围: 17 – 13 AWG(2048 – 5178 CMA)
    - 环直径: 10.5 mm [0.413 in]
    - 舌厚度: 0.76 mm [0.03 in]
    - 长度: 29.72 mm [1.17 in]
    - 绝缘支持直径范围: 2.5 – 3.8 mm [0.098 – 0.15 in]
    - 最大绝缘支持直径: 3.81 mm [0.15 in]
    - 接触基材: 黄铜
    - 接触镀层材料: 镍
    - 终端镀层材料: 锡
    - 工作温度范围: -40 – 110 °C [-40 – 230 °F]

    3. 产品特点和优势


    - 独特的封闭环舌设计: 该端子采用封闭环舌结构,确保了连接的稳定性,同时减少了因振动导致的松动。
    - 高强度黄铜材料: 采用黄铜材料,具备良好的耐腐蚀性和抗拉强度。
    - 镀镍和锡处理: 接触基材镀镍,表面镀锡,增强了端子的抗氧化性和导电性能。
    - 广泛的温度适应性: 工作温度范围宽泛,适合各种恶劣环境下的应用。
    - 符合多项环保标准: 满足欧盟RoHS、REACH等环保要求,无卤素污染,环境友好。

    4. 应用案例和使用建议


    应用场景: 本产品广泛应用于电力传输系统、工业控制设备及家用电器等场景,特别适用于需要可靠电气连接的场合。
    使用建议:
    - 在安装过程中,应确保导线的截面积符合规定范围,以保证连接的稳固性和可靠性。
    - 为避免腐蚀,建议在潮湿环境中使用时增加防护措施,如使用防水胶带或其他防潮材料。
    - 定期检查连接点的紧固情况,确保其处于良好状态,防止因松动引起的安全隐患。

    5. 兼容性和支持


    - 兼容性: 适用于M10螺母尺寸的设备,可与各种类型的导线(如绞合导线)配合使用。
    - 支持和服务: TE Connectivity 提供了详尽的技术支持服务,包括产品选型指南、安装指导手册和技术咨询热线,确保用户能够顺利使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保导线的截面积在允许范围内,并紧固螺母 |
    | 端子变色 | 检查是否受到腐蚀,必要时更换新的端子 |
    | 使用寿命较短 | 确认使用环境是否满足温度要求,选择适当的防护措施 |

    7. 总结和推荐


    总结: 160467-2 闭口环舌端子凭借其稳定的机械性能、良好的电气性能以及环保特性,在多个工业应用领域具有显著的优势和市场竞争力。
    推荐: 基于上述特点和优势,强烈推荐该产品用于需要高度可靠电气连接的应用场合。无论是工业自动化还是家用电器,这款端子都将是您理想的选择。如果您对产品的具体规格或应用有任何疑问,欢迎随时联系我们的技术支持团队。

160467-2参数

参数
长*宽*高 29.8mm*16.5mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,卷带包装

160467-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

160467-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 160467-2 160467-2数据手册

160467-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.3911
4000+ ¥ 1.3617
8000+ ¥ 1.3206
库存: 4000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 2782.2
