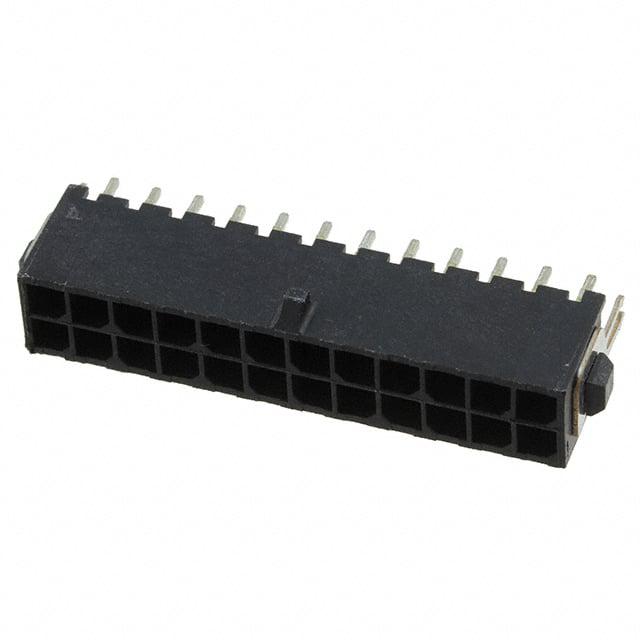

5-794682-4

厂牌: TE CONNECTIVITY
产品描述: 24pin 3mm 2 3mm Header,Locking Ramp 5A 760nm 金 黑色 通孔安装
供应商型号: Q-5-794682-4
供应商: 期货订购
标准整包数: 5005
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-794682-4

5-794682-4概述


    产品简介


    本次技术手册介绍的是由TE Connectivity生产的一款垂直母线排(Vertical Header Assembly),型号为794682。这款垂直母线排主要应用于印刷电路板(PCB)的设计中,通过提供稳定的电气连接,适用于各种高密度连接需求的应用场合,例如计算机、通讯设备及工业自动化系统等领域。

    技术参数


    - 材料与工艺:
    - 外壳:尼龙,UL 94V-0防火等级,黑色。
    - 接触点:黄铜。
    - 表面处理:接触区最小镀金量为0.000762英寸,镍层最小厚度为0.00254英寸,焊尾最小锡铅厚度为0.00254英寸。

    - 尺寸与公差:
    - A尺寸范围:4.30mm(最小值)至7.00mm(最大值)。
    - Z尺寸范围:3.00mm(最小值)至10.00mm(最大值)。
    - Y尺寸范围:2.0mm(最小值)至4.0mm(最大值)。
    - X尺寸范围:3.86mm(最小值)至15.86mm(最大值)。
    - 组装与安装:
    - 建议的安装孔图案已在附图中给出。
    - 插入力不大于30磅。
    - 板厚推荐值为1.57mm。

    产品特点和优势


    1. 高性能连接:这款垂直母线排采用高质量材料制成,确保长期稳定可靠的电气连接。
    2. 耐用性:接触区表面处理提供了良好的耐腐蚀性,延长了使用寿命。
    3. 灵活性:适用于多种尺寸的PCB设计,满足不同应用场景的需求。
    4. 安全性:UL 94V-0防火等级的外壳材料保证了产品的安全性。

    应用案例和使用建议


    该垂直母线排广泛应用于高密度连接需求的PCB设计中。例如,在工业自动化系统中,可以通过这种母线排实现多个电路之间的稳定连接。为了最大化利用这一产品的优势,建议在设计PCB布局时充分考虑其电气特性和机械限制,以确保最佳性能。

    兼容性和支持


    这款垂直母线排与市面上主流的PCB和连接器兼容,提供了广泛的适用性。TE Connectivity为其产品提供全面的技术支持和服务,包括产品文档、应用指南和技术咨询服务,确保用户能够充分利用该产品的性能。

    常见问题与解决方案


    1. 问题:如何确定最佳的插入力?
    - 解答:建议按照制造商提供的规格进行,通常不应超过30磅。

    2. 问题:安装孔图案应该如何选择?
    - 解答:可参考附图中的建议图案,确保足够的强度和稳定性。

    总结和推荐


    总体而言,这款由TE Connectivity生产的垂直母线排794682是一款性能优异、可靠性强的产品。其广泛的兼容性、优秀的表面处理和稳定的电气性能使其成为许多应用场景的理想选择。我们强烈推荐此款产品用于需要高密度电气连接的PCB设计中。

5-794682-4参数

参数
针脚数 24pin
间距-配接 3mm
排数 2
排距 3mm
触头镀层 - 配接
额定电流 5A
触头镀层厚度 - 配接 760nm
防护等级 -
颜色 黑色
类型 Header,Locking Ramp
安装方式 通孔安装
零件状态 在售
包装方式 托盘

5-794682-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-794682-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-794682-4 5-794682-4数据手册

5-794682-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
