350585-4

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 焊盘 6pin Polyamide (PA) 19A 金 通孔安装 20.32mm(长度)*14.73mm(高度)
供应商型号: A31751-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 圆形连接器 350585-4

350585-4概述


    产品简介

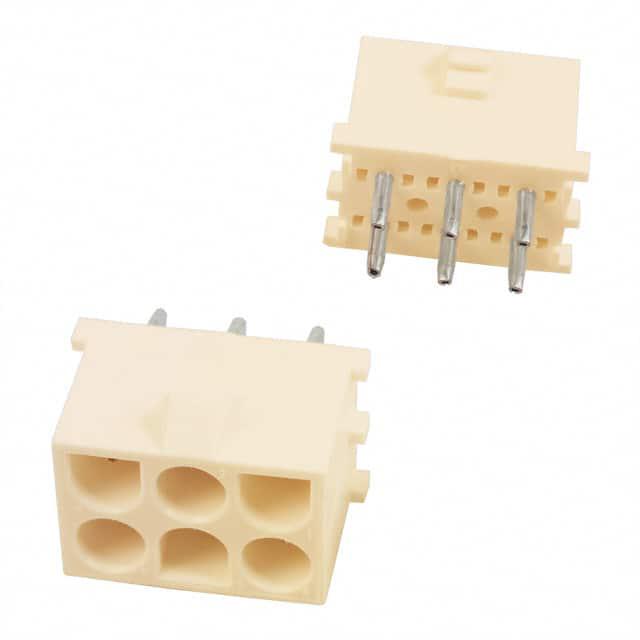

    本文将介绍一款型号为350585-4的PCB安装垂直插针连接器,属于线到板连接器系统。这款连接器主要用于印刷电路板(PCB)之间的电气连接。具有六位置布局,适用于各种工业和电子产品应用。该产品采用全屏蔽设计,并具备金镀层,保证了出色的电气性能和耐用性。

    技术参数


    - 中心线(间距):6.35毫米(0.25英寸)
    - 排数:2排
    - 位置数:6个位置
    - 连接器系统:线到板
    - PCB连接器组装类型:PCB安装垂直插针
    - 完全屏蔽
    - 端接方式:通孔焊接
    - 工作电压:交流600伏特
    - 最大电流承载能力:12安培
    - 接触尺寸:2.2毫米
    - 接触材料:磷青铜基材,表面镀金
    - 接触区域电镀材料厚度:0.76–0.91微米(30–36微英寸)
    - 工作温度范围:-40°C至105°C(-40°F至221°F)

    产品特点和优势


    1. 六位置设计:提供了更高的灵活性和适应性。
    2. 全屏蔽设计:防止电磁干扰,确保稳定可靠的信号传输。
    3. 金镀层接触:提高了耐磨性和抗腐蚀性,延长了产品的使用寿命。
    4. 高电流承载能力:最高可承载12安培的电流,适合各种高功率应用。
    5. 兼容性强:能够与其他符合标准的设备和组件进行兼容。

    应用案例和使用建议


    这款连接器常用于需要可靠且紧凑的电气连接的应用场合,如电源管理模块、电机控制、工业自动化系统和家用电器等。以下是几个实际使用场景及相应的使用建议:
    - 电源管理模块:确保连接稳固且导电性能优良,避免因松动导致的接触不良。
    - 工业自动化系统:选择合适的电线和接头规格,以保证长期稳定的运行。
    - 家用电器:在高湿度环境下,可以增加防护措施以防止短路。

    兼容性和支持


    此连接器与其他MATE-N-LOK系列连接器兼容,可实现快速组装和拆卸。TE公司提供全面的技术支持,包括在线资源和客户服务热线(+1 800 522 6752),以便客户获得及时的帮助和解决方案。

    常见问题与解决方案


    1. 问题:接触不良。
    解决方案:检查接触部位是否有灰尘或氧化物,清理后重新焊接。

    2. 问题:过热。
    解决方案:检查连接器和电路的设计是否合理,确保良好的散热条件,并考虑使用更大尺寸的连接器。

    3. 问题:接触不稳。
    解决方案:确保连接器完全插入,并正确锁紧。如果仍然存在问题,可能需要更换新的连接器。

    总结和推荐


    综上所述,350585-4型PCB安装垂直插针连接器是一款功能强大、可靠性高的产品。其独特的六位置设计、全屏蔽结构和高电流承载能力使其在各种应用场景中表现出色。此外,其广泛的兼容性和TE公司的优质技术支持也为用户带来了极大的便利。因此,我强烈推荐这一款产品给那些需要高性能连接器的工程师和制造商。

350585-4参数

参数
针脚数 6pin
触头镀层 - 配接
类型 Header,Locking Ramp
颜色 -
端接 焊盘
额定电流 19A
外壳材料 Polyamide (PA)
长*宽*高 20.32mm(长度)*14.73mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

350585-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

350585-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 350585-4 350585-4数据手册

350585-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
