6609016-9

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 泰科电源线滤波器 Corcom ED系列, 250 V 交流, 法兰安装
供应商型号: 1863800
供应商: 海外现货
标准整包数: 1

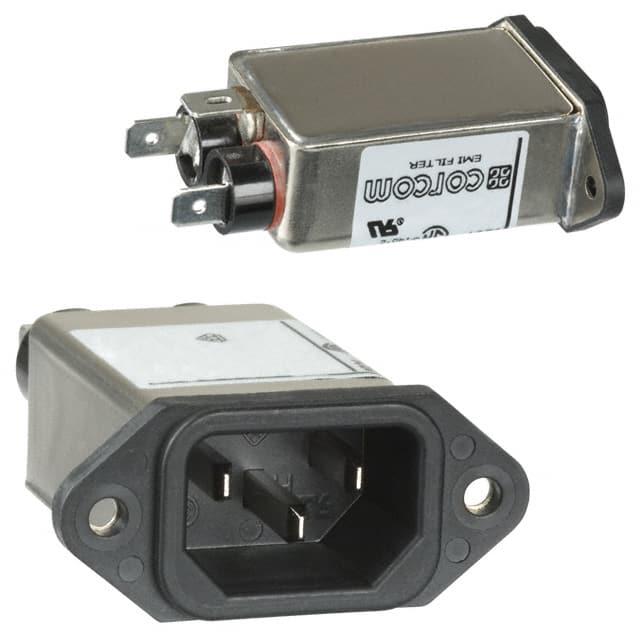

TE CONNECTIVITY EMI滤波器 6609016-9

6609016-9概述

    Corcom ED系列中型性能紧凑型EMI电源滤波器技术手册

    1. 产品简介


    Corcom ED系列是中型性能的紧凑型电磁干扰(EMI)电源滤波器。该产品设计用于提供中等程度的EMI衰减,适合广泛应用在工业和商业环境中。此外,此系列还提供内部接地电感器版本(C版本),能够将设备机箱与电源线地面在射频范围内隔离。ED系列涵盖了电流范围从1A到15A的不同型号,类似于EEJ系列但具有不同的引脚选项。如果您需要更好的差模性能,则可以考虑使用EC系列。

    2. 技术参数


    - 认证标准: UL Recognized、CSA Certified、VDE Approved
    - 电路配置: 两元件电路设计,可提供中等程度的EMI衰减
    - 最大电流: 15A(测试通过UL,适用于美国和加拿大,VDE认证为10A,250VAC)
    - 泄漏电流:
    - 120 VAC 60 Hz时为0.22 mA
    - 250 VAC 50 Hz时为0.38 mA
    - 绝缘耐压(一分钟): 线路对地2250 VDC,线路对线路1450 VDC
    - 额定电压: 最大250 VAC
    - 工作频率: 50/60 Hz
    - 工作环境温度: 额定电流下工作温度范围为-10°C至+40°C;当环境温度高于+40°C时,最大工作电流根据公式计算:Io = Ir (85 - Ta) / 45

    3. 产品特点和优势


    - 紧凑设计: 体积小,便于安装在空间受限的应用中。
    - 高可靠性: UL Recognized、CSA Certified和VDE Approved认证确保了产品的质量和可靠性。
    - 中等EMI衰减: 适合作为通用电源过滤器,用于各种不同应用场景。
    - 接地电感器选项: C版本的内置接地电感器可以隔离设备机箱与电源线地面,提高射频性能。
    - 宽广的工作温度范围: 可以适应多种工作环境,适用于工业及商业应用。

    4. 应用案例和使用建议


    ED系列广泛应用于工业控制、自动化设备、电信设备和办公自动化设备等。在实际应用中,为了确保最佳性能,应注意以下几点:
    - 正确的面板切割尺寸: 推荐的前部和后部面板切割尺寸分别为.140英寸(3.56毫米)和.820英寸(20.8毫米)。确保切口尺寸符合要求,以便于滤波器的安装。
    - 合理选择电流版本: 根据设备的实际功率需求选择合适的电流版本,例如1A、3A、6A、10A或15A。
    - 安装位置: 尽量选择远离强电磁干扰源的位置进行安装,以确保EMI过滤效果。
    - 保持良好的接地: 保证滤波器的良好接地,有助于降低噪声并提高系统稳定性。

    5. 兼容性和支持


    - 兼容性: ED系列与各种标准插头和插座兼容,如NEMA 5-15P和IEC 60320-1 C-13线缆。此外,配套的配件包括绝缘套筒(FA601),这些都能进一步提高安装的便捷性和安全性。
    - 支持: 厂商提供了全面的技术支持和维护服务。如果遇到任何问题,用户可以通过访问te.com/help获得帮助。

    6. 常见问题与解决方案


    - 问题一: 安装后滤波器无法正常工作。
    - 解决方案: 检查连接是否正确,确认接地良好。确保滤波器正确插入面板,且所有连接点紧固无松动。
    - 问题二: 滤波器在高温环境下工作不稳定。
    - 解决方案: 确认工作环境温度不超过规定范围,必要时考虑使用散热措施。
    - 问题三: 过载导致滤波器故障。
    - 解决方案: 更换为更高电流版本的滤波器。避免负载超出设备最大承受能力。

    7. 总结和推荐


    综上所述,Corcom ED系列中型性能紧凑型EMI电源滤波器是一款设计精良、性能可靠的设备。它不仅提供了中等程度的EMI衰减,还能有效降低射频干扰,特别适用于需要较高稳定性和可靠性的工业和商业应用。对于需要在紧凑空间内安装的设备来说,该系列产品无疑是理想的选择。强烈推荐用户选用该产品来增强其系统的EMI防护能力和整体稳定性。

6609016-9参数

参数
额定电流 6A
电容值 -
滤波器阶数 -
电阻 -
通道数 -
中心频率 -
截止频率 -
电路技术 -
ESD保护 -
电感值 -
额定电压-DC -
长*宽*高 50.3mm*20.6mm*56mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

6609016-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6609016-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 6609016-9 6609016-9数据手册

6609016-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
