RN73C2A1K5BTDF

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 1.5KΩ ±0.1% 100mW ±10ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: RN73C2A1K5BTDF
供应商: 国内现货
标准整包数: 10

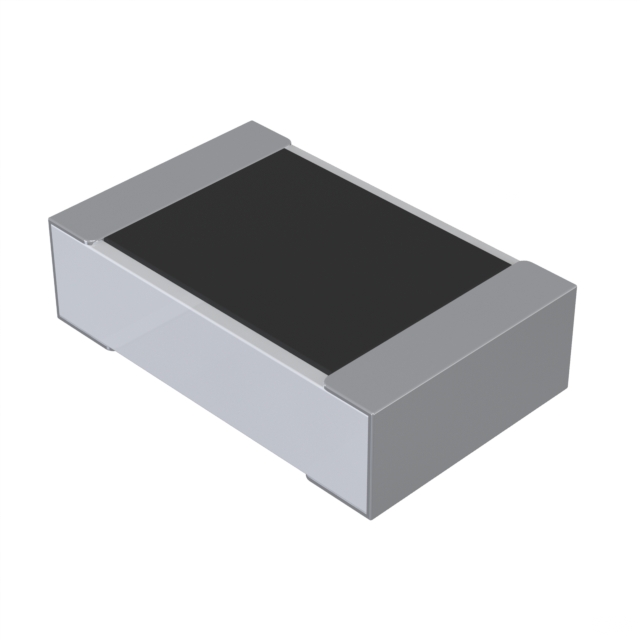

TE CONNECTIVITY 贴片电阻 RN73C2A1K5BTDF

RN73C2A1K5BTDF概述

    # 高精度薄膜电阻器 RN73 系列技术手册

    产品简介


    RN73系列高精度薄膜电阻器是一款专为需要高稳定性的精密应用而设计的产品。其主要特点是具有极低的温度系数(TCR)和高精度的电阻值。此系列产品广泛应用于通讯、工业控制、仪表、医疗等领域。

    技术参数


    | 尺寸 | 额定功率 @ 70°C | 电阻范围 | 温度系数(PPM/°C) | 容差(%) |

    | 0402 | 0.063W | 49.9Ω - 20KΩ | 5, 10 | 0.01, 0.05, 0.1 |
    | 0603 | 0.063W | 49.9Ω - 20KΩ | 5, 10 | 0.01, 0.05, 0.1 |
    | 0805 | 0.1W | 24.9Ω - 150KΩ | 5, 10 | 0.01, 0.05, 0.1 |
    | 1206 | 0.125W | 24.9Ω - 200KΩ | 5, 10 | 0.01, 0.05, 0.1 |
    | 1210 | 0.25W | 24.9Ω - 499KΩ | 5, 10 | 0.01, 0.05, 0.1 |
    | 2010 | 0.25W | 24.9Ω - 499KΩ | 5, 10 | 0.01, 0.05, 0.1 |
    | 2512 | 0.5W | 24.9Ω - 499KΩ | 5, 10 | 0.01, 0.05, 0.1 |
    工作环境
    - 最高工作电压:0402-0603:25V;0805-2512:100V - 300V
    - 最大过载电压:0402-0603:50V - 100V;0805-2512:100V - 300V
    - 操作温度范围:-55°C 至 +155°C

    产品特点和优势


    RN73系列高精度薄膜电阻器具备以下几个显著特点和优势:
    1. 高精度:电阻值精度可达0.01%,同时具有低至5 ppm/°C的温度系数。
    2. 稳定性能:采用三重溅射层技术,确保产品性能的稳定性和一致性。
    3. 高可靠性:符合多种标准测试要求,如耐热冲击、湿热负载等,表现出卓越的耐久性和稳定性。
    这些特点使RN73系列电阻器在严苛的应用环境中依然能保持出色的性能,满足高精度、高稳定性的需求。

    应用案例和使用建议


    应用案例:RN73系列电阻器已成功应用于各种高精度仪器仪表、通讯设备、工业自动化控制系统等领域。特别是在医疗设备和精密测量设备中,它们能够提供可靠的信号调节和电流限制功能。
    使用建议:
    - 在设计电路时,考虑到电阻的工作温度范围,确保选择合适的型号。
    - 对于高温环境下应用的电路板,建议在电阻器周围增加散热片以降低热效应的影响。
    - 使用焊接工艺时,需遵循特定的焊锡曲线,以避免过高的焊接温度导致电阻损坏。

    兼容性和支持


    RN73系列高精度薄膜电阻器具有良好的兼容性,可以与其他标准尺寸的电子元件无缝集成。生产厂家提供详细的技术文档和支持服务,包括电话、邮件及在线聊天支持,帮助用户解决使用过程中的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电阻器温度过高 | 检查并调整焊接曲线,确保不超过推荐的最大温度 |
    | 电路噪声大 | 更换更高精度的电阻器,确保阻值误差小 |
    | 长期使用后性能下降 | 检查电路布局,增加散热措施 |

    总结和推荐


    总结:RN73系列高精度薄膜电阻器以其高精度、低温度系数、高稳定性和良好的兼容性,使其成为各类高精度应用场合的理想选择。无论是在通讯设备还是医疗设备中,它都能发挥出色的表现。
    推荐:强烈推荐使用RN73系列高精度薄膜电阻器,特别是对于需要极高稳定性和精确性的应用场合。这些电阻器不仅能满足当前的需求,还能在未来提升系统的可靠性和精度。

RN73C2A1K5BTDF参数

参数
电阻值 1.5KΩ
精度 ±0.1%
额定功率 100mW
温度系数 ±10ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RN73C2A1K5BTDF厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RN73C2A1K5BTDF数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY RN73C2A1K5BTDF RN73C2A1K5BTDF数据手册

RN73C2A1K5BTDF封装设计

查看详情并下载
Symbol
Footprint
3D Model
