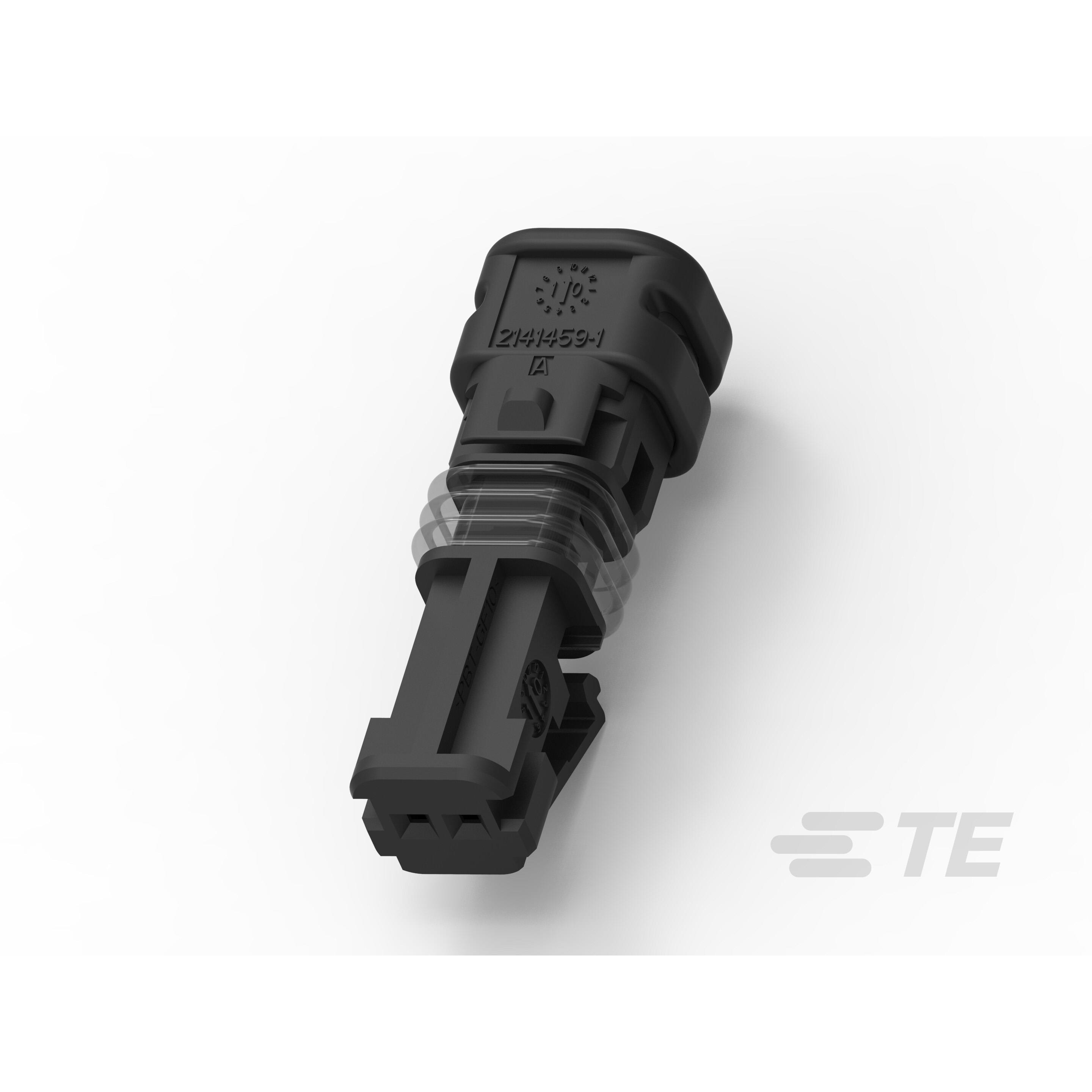

2141467-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Lock,Receptacle 1 2pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 7.6mm*22.05mm*8.2mm
供应商型号: Q-2141467-1
供应商: 国内现货
标准整包数: 4000
TE CONNECTIVITY 矩形连接器 - 外壳 2141467-1

2141467-1概述


    产品简介


    MQS互连系统是为汽车工业专门设计的,符合RoHS标准,适用于各种应用领域。该系统的接触点采用高密度设计,结合坚固的结构和高性能要求,能够在小型化设计的同时满足汽车应用中的各种需求。无论是在防水还是非防水环境中,MQS互连系统都能提供广泛的适用性。

    技术参数


    - 连接材料: CuNiSi/CuSn
    - 接触面积: 锡镀层:0.8-2.2 μm Sn;银镀层:1.8-5 μm Ag
    - 电线尺寸范围: 0.13-0.35 mm²
    - 电流承载能力: 最大电流承载能力为7.5 A(在80°C时)
    - 温度范围: 锡镀层:-40°C ... +105°C;银镀层:-40°C ... +170°C
    - 循环次数: 锡镀层:20次;银镀层:50次
    - 中心线间距: 2.54 mm

    产品特点和优势


    MQS互连系统具有以下显著特点和优势:
    1. 高密度设计: 能够实现更高的布线密度,适用于空间有限的应用场合。
    2. 坚固结构: 采用高强度材料和设计,能够承受振动和机械应力。
    3. 多功能性: 支持多种应用场合,既适用于防水环境也适用于非防水环境。
    4. 可靠性高: 具备独立的电气和机械功能,确保连接的稳定性和可靠性。
    5. 多种选择: 提供多种尺寸和类型的接头,满足不同应用需求。

    应用案例和使用建议


    MQS互连系统广泛应用于汽车电子电气系统,例如引擎控制单元、车身控制系统和安全气囊系统等。这些系统对可靠性和抗振性能有着严格的要求。为了优化使用效果,建议:
    1. 严格遵守安装指南: 确保正确安装接头,以达到最佳电气和机械性能。
    2. 定期检查和维护: 定期检查连接器的状态,确保长期稳定运行。
    3. 合理选择型号: 根据具体应用场景和需求选择合适的接头型号。

    兼容性和支持


    MQS互连系统与现有的许多其他电子元器件和设备兼容。TE Connectivity提供了详细的技术文档和支持服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1: 连接器接触不良
    - 解决方案: 检查接头是否安装正确,并确保所有部件均无损坏。
    - 问题2: 温度过高导致故障
    - 解决方案: 确保接头安装位置通风良好,并且避免超过规定的温度范围使用。
    - 问题3: 接头腐蚀
    - 解决方案: 定期清洁接头,并确保接头表面镀层完好无损。

    总结和推荐


    MQS互连系统以其高密度设计、坚固结构和多功能性,在汽车电子电气系统中表现出色。它不仅具备卓越的电气性能,还能够承受各种恶劣的工作环境。考虑到其广泛的应用领域和良好的市场反馈,强烈推荐MQS互连系统用于各种汽车电子电气系统的设计与实施。

2141467-1参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 2pin
类型 Latch Lock,Receptacle
颜色 黑色
触头类型 Female Socket
长*宽*高 7.6mm*22.05mm*8.2mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装,袋装

2141467-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2141467-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 2141467-1 2141467-1数据手册

2141467-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 6.7055
库存: 400000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 26822
