LR1F2K0

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 2KΩ ±1% 600mW ±50ppm/℃ 通孔安装 6.2mm(长度)
供应商型号: 2330086
供应商: 海外现货
标准整包数: 10

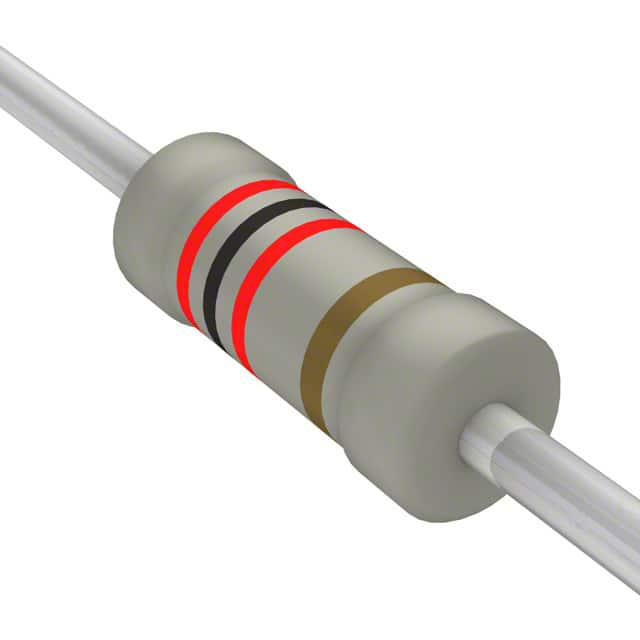

TE CONNECTIVITY 通孔电阻 LR1F2K0

LR1F2K0概述

    LR1F2K0 技术手册详解

    1. 产品简介


    LR1F2K0 是一款通用型薄膜电阻器,适用于广泛的电子应用。这种电阻器通过金线引脚设计,并且采用了铜端子,尺寸为6.2 x 2.3毫米,能够承受6瓦的功率,提供精准的2千欧姆(2KΩ)阻值,具有1%的精度和±50 ppm/°C的温度系数。它特别适合需要稳定电阻值和良好温度特性的场合。

    2. 技术参数


    - 电阻值: 2KΩ
    - 电阻类型: 薄膜电阻
    - 额定功率: 0.6W
    - 最大工作电压: 350V
    - 容差: ±1%
    - 温度系数: ±50 ppm/°C
    - 环境温度范围: -55°C 至 +155°C
    - 封装方式: 轴向引脚,子弹式包装
    - 物理尺寸: 6.2 x 2.3 mm
    - 端子材料: 铜

    3. 产品特点和优势


    - 高稳定性: 1% 的精确度保证了在各种环境下的高度稳定性。
    - 宽温范围: 工作温度范围从-55°C 到 +155°C,适应多种环境。
    - 低温度系数: ±50 ppm/°C 的温度系数确保在温度变化时阻值的变化最小。
    - 高可靠性: 采用薄膜技术和铜端子,提高了产品的可靠性和耐用性。

    4. 应用案例和使用建议


    - 应用案例: LR1F2K0 适用于需要稳定电阻值和良好温度特性的电子设备,例如电源转换器、传感器电路、音频设备等。
    - 使用建议: 在焊接过程中,应确保焊点质量以避免损坏,且焊点温度不宜超过265°C。

    5. 兼容性和支持


    - 兼容性: 该产品可与标准轴向引脚组件轻松配合使用,兼容多种PCB布局。
    - 支持服务: 通过拨打+1 800 522 6752 获取技术支持。此外,厂商还提供了详尽的产品文档,包括CAD文件和产品图纸,便于设计和生产过程中的参考。

    6. 常见问题与解决方案


    - 问题1: 焊接过程中发现电阻颜色变黑。
    - 解决方案: 检查焊接温度是否超出265°C,适当调整焊接工艺以避免高温损伤。
    - 问题2: 使用中发现电阻值不稳定。
    - 解决方案: 确认安装是否正确,检查连接是否松动,并确认周围环境温度变化是否符合温度系数要求。

    7. 总结和推荐


    综上所述,LR1F2K0 作为一款通用型薄膜电阻,具备高精度、稳定性和宽工作温度范围等优势。它不仅适用于电源、传感器、音频设备等多种应用场合,而且在焊接过程中表现优秀。因此,我们强烈推荐使用这款电阻器,特别是在需要高稳定性和可靠性的应用场景中。
    总结来说,LR1F2K0 以其卓越的性能和广泛的应用范围,成为市场上极具竞争力的选择。如果您正在寻找一款通用、可靠且易于集成的电阻器,LR1F2K0 绝对是您值得考虑的最佳选择。

LR1F2K0参数

参数
电阻值 2KΩ
精度 ±1%
额定功率 600mW
温度系数 ±50ppm/℃
长*宽*高 6.2mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

LR1F2K0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

LR1F2K0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY LR1F2K0 LR1F2K0数据手册

LR1F2K0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.1899
100+ ¥ 0.1703
500+ ¥ 0.1439
2500+ ¥ 0.1381
6000+ ¥ 0.1289
12000+ ¥ 0.1266
60000+ ¥ 0.1243
120000+ ¥ 0.1243
库存: 11353
起订量: 300 增量: 0
交货地:
最小起订量为:100
合计: ¥ 17.03
直接购买
加入购物车
