RR02J27RTB

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 27Ω ±5% 2W ±300ppm/℃ 通孔安装 9mm(长度)
供应商型号: Q-RR02J27RTB
供应商: 期货订购
标准整包数: 2000

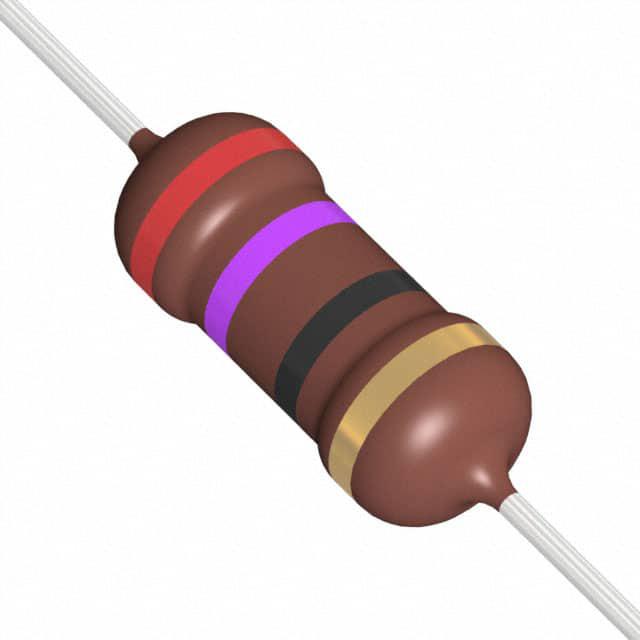

TE CONNECTIVITY 通孔电阻 RR02J27RTB

RR02J27RTB概述


    产品简介


    金属膜电阻(RR系列)
    RR系列电阻是通过将均匀的金属合金薄膜沉积在高纯度陶瓷基体上制造而成。此系列产品适用于各种需要高功率密度和稳定性的应用场景。由于其卓越的性能,这些电阻广泛应用于工业控制、电源管理、通信设备及汽车电子等领域。

    技术参数


    - 电阻范围:RR01:0.22Ω-1MΩ;RR02:10Ω-1MΩ;RR03:0.33Ω-1MΩ
    - 额定功率:RR01:1W;RR02:2W;RR03:3W
    - 耐温范围:-55°C至+155°C
    - 最大容差:±5%,±1%
    - 额定电压:RR01:350V;RR02:500V;RR03:750V
    - 热阻:RR01:120K/W;RR02:80K/W;RR03:65K/W
    - 温度系数:±300ppm/°C
    - 基本规格:IEC 60115-1 和 60115-4
    - 气候分类:IEC 60068 55/155/56

    产品特点和优势


    1. 金属膜技术:保证了电阻的高稳定性、高可靠性及良好的一致性。
    2. 非可燃材料:使用红色、不可燃的清漆,提供电气、机械和气候保护。
    3. 高功率小尺寸:能够在较小的体积内提供更高的功率。
    4. 优良的脉冲性能:适用于脉冲应用场合。
    5. 明确的断路行为:定义了熔断时间,确保安全操作。
    6. 多种封装形式:适应不同的安装需求。

    应用案例和使用建议


    这些电阻在多个工业应用中表现优异,如开关电源、逆变器、工业控制设备等。为了确保最佳性能,建议遵循以下几点:
    - 在高温环境中使用时,要特别注意散热。
    - 确保所有连接点接触良好,避免因接触不良导致的过热。
    - 根据具体的应用场景选择合适的型号和规格,以获得最优的性能表现。

    兼容性和支持


    - 兼容性:可以轻松集成到现有的电路设计中,无需额外的适配装置。
    - 支持:制造商提供了详尽的技术文档和支持服务,帮助客户解决问题并优化设计。

    常见问题与解决方案


    1. 电阻值不准确:检查接线是否松动或腐蚀,如有必要更换连接线。
    2. 发热严重:确保周围有足够的通风条件,以增强散热效果。
    3. 过载保护失效:检查负载是否超过额定值,调整负载使其符合要求。

    总结和推荐


    总体而言,RR系列电阻以其高功率密度、稳定性及可靠性,在众多应用中表现出色。无论是作为独立组件还是作为整个系统的一部分,这些电阻都能提供可靠的服务。对于需要高性能、高可靠性的应用场景,我们强烈推荐使用RR系列金属膜电阻。

RR02J27RTB参数

参数
电阻值 27Ω
精度 ±5%
额定功率 2W
温度系数 ±300ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

RR02J27RTB厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RR02J27RTB数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY RR02J27RTB RR02J27RTB数据手册

RR02J27RTB封装设计

查看详情并下载
Symbol
Footprint
3D Model
